Popis

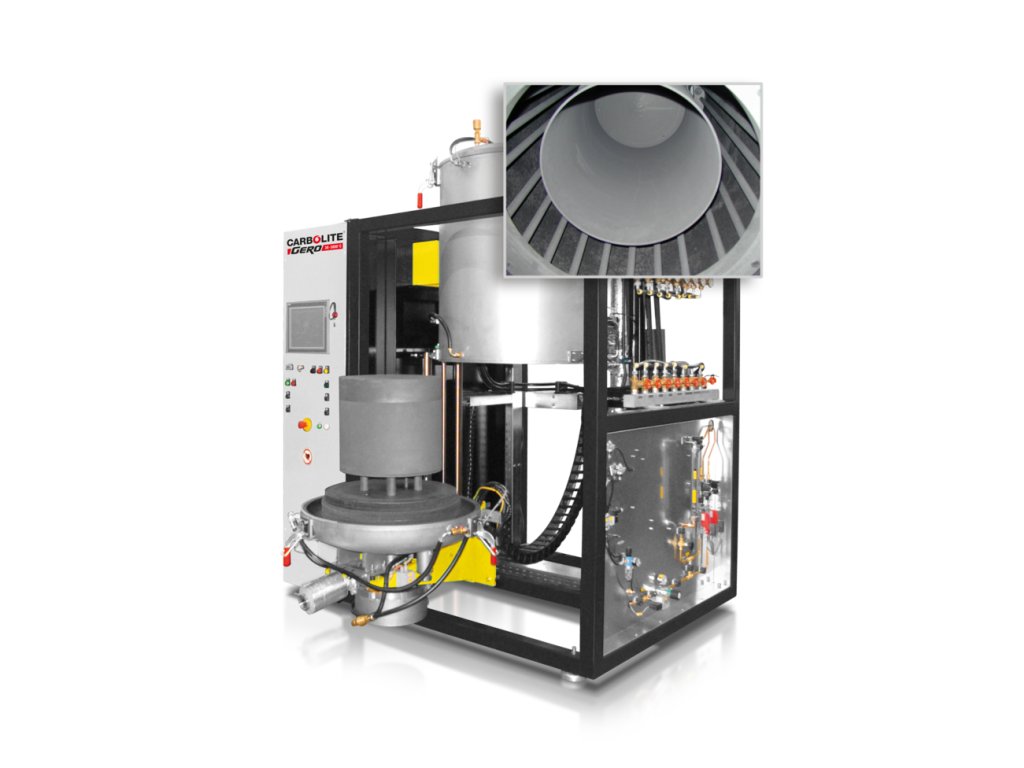

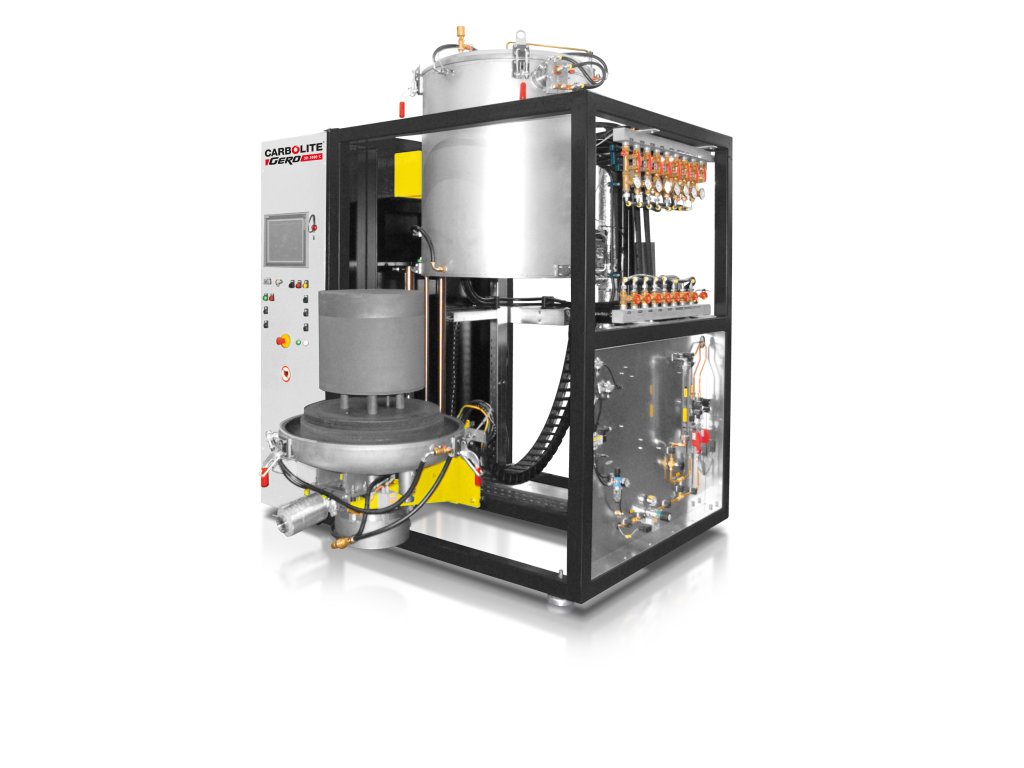

HTBL GR - Spodem plněné pece s grafitovou izolací
Spodem plněné grafitové pece HTBL nabízí na požádání teploty 2200 °C nebo 3000 °C. Grafitové modely HTBL nabízíme v objemech 50, 80 a 200 litrů.
Jednou výhodou je snadné plnění a vykládání pecí typu HTBL. Jakmile je vyzdívka pece spuštěna, vzorek je přístupný ze všech stran bez omezení. Vložení vzorků je velmi snadné, zvláště s jemnými vzorky. Navíc termočlánky mohou být umístěny na určených místech uvnitř komory. V HTBL lze použít také retortu. Pohyb plnící plochy je plně automatizován a poháněn hydraulickým ramenem. Jakmile plnící plocha dosáhne nejnižší polohy, uživatel může ručně otočit nákladovou plošinu směrem ven o 90 °.
Dusík, argon a vodíkové plyny jsou k dispozici jako čistý plyn nebo směsi plynu. Na požádání lze instalovat i jiné plyny. Mírný přetlak nebo řízený parciální tlak pro stanovení definovaného průtoku plynu lze použít. Provoz se vzduchem v této peci není možný.
Různá dávkovací a kontrolní zařízení kontrolují všechny plyny. V závislosti na požadavcích na vakuum jsou vakuová čerpadla konfigurována speciálně pro aplikaci nebo podle požadavku. Teplota je nezávisle řízena, aby se dosáhlo co nejlepší uniformity.
PŘÍKLADY APLIKACÍ
kalení, karbonizace, keramické vstřikování plastů, kovové vstřikování - metal injection molding (MIM), letování, odplyňování, odstraňování pojiva, pájení, pyrolýza, rychlé prototypování, spékání, sušení, sublimace, sycení křemíkem, syntéza, temperování, vytvrzování, žíhání
POPIS (STANDARDNÍ VÝBAVA)
- Grafitové pece nabízejí nejvyšší možné teploty
- Provoz s částečným tlakem vodíku na vyžádání
- Přesně řízená rychlost vakuové pumpy vhodná pro prášky
- Plně automatický provoz
- Záznam dat pro řízení kvality
TECHNICKÉ ÚDAJE

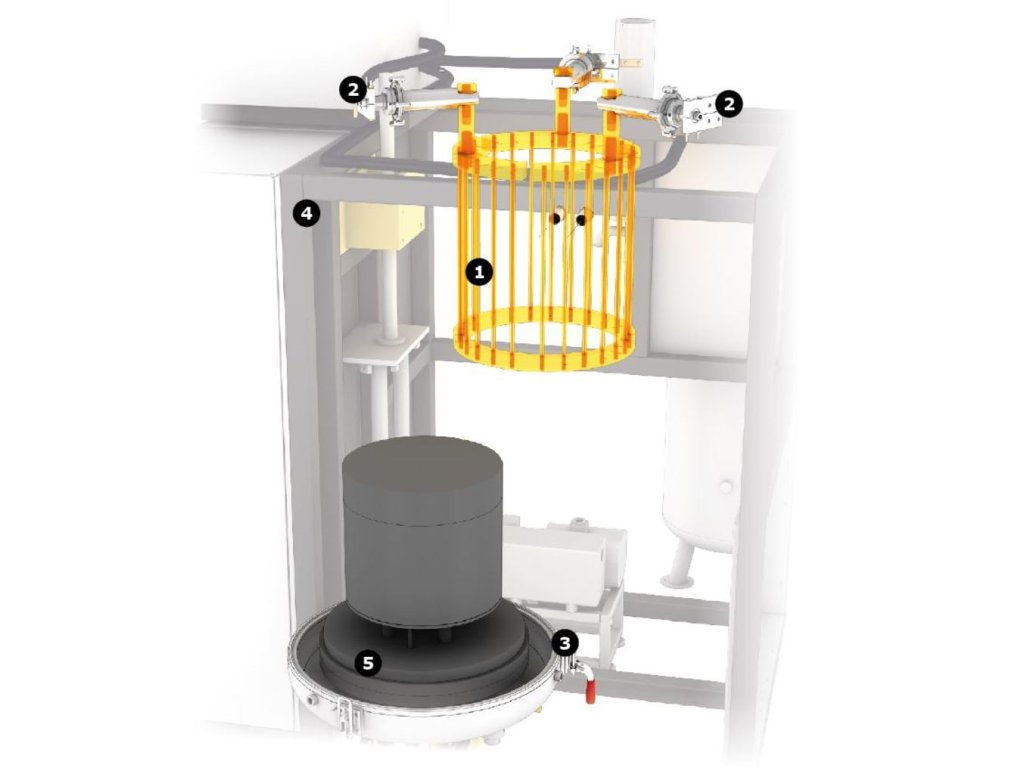

Pohled dovnitř pece HTBL GR
|
 |
Pec HTBL GR má jednu topnou zónu vyrobenou z grafitu. Opláštěný ohřívač je řízen softwarem a je vybaven regulátorem a termočlánkem určeným pro ochranu před nadměrnou teplotou. Opláštěný ohřívač se skládá z několika grafitových tyčí uspořádaných pod cylindrickou vyzdívkou, které jsou připevněny k horní části komory. Izolace tohoto systému se skládá z grafitu. Systém je obklopen vodou chlazenou nádobou.
Pro plnění a vyložení pece se používá ručně ovládané uzamykací upínaní. Vakuové trubky musí být také připevněny ručně. Kromě těchto dvou kroků jsou všechny zbývající pohyby cylindrické vyzdívky plně automatizované. Po spuštění spodní, plnící plošiny na nejnižší pozici může uživatel plošinu otáčet směrem ven o 90°. Automatické funkce zařízení HTBL jsou ideální pro velkovýrobu.
Grafitová pec HTBL je vybavena pyrometrem a klouzavým termočlánkem. Na požádání lze dodat retortu. Grafit je velice univerzální konstrukční materiál pro vysokoteplotní pece. Je-li však vzorek citlivý na uhlík, musí být použita kovová pec.
ke stažení zde
TECHNICKÉ ZPRÁVY
HEAT TREATMENT AT LOW PRESSURES (285.7 kB)
Vacuum, Inert and Reactive Gas Furnaces up to 3000 °C (9.4 MB)
