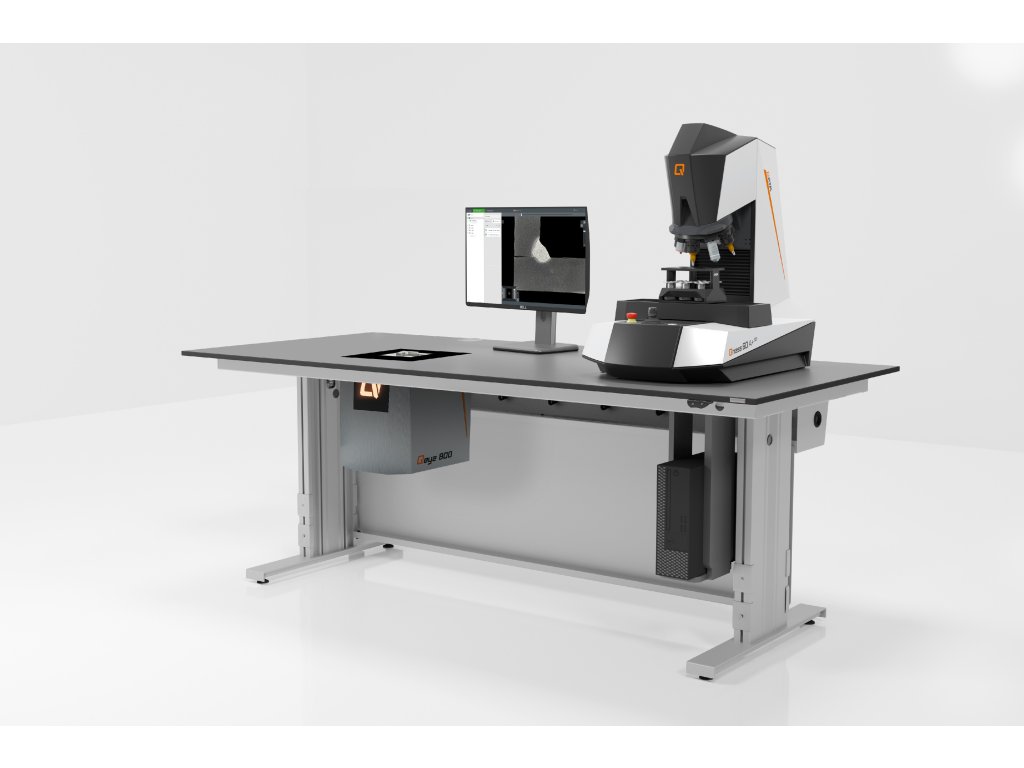

Qeye 800 - univerzální invertovaný makroskop integrovaný do stolu

IAI = Intelligent Area Illumination (inteligentní osvětlení plochy). Systém Qeye se vyznačuje inovativním LED osvětlením měřeného vzorku. Každý ze 4 profilů osvětlení (pravý, levý, přední, zadní) lze plynule a individuálně zapínat nebo vypínat. Toto umožňuje rychlejší a přesnější měření bez rušení světelnými vlivy nebo odrazů.

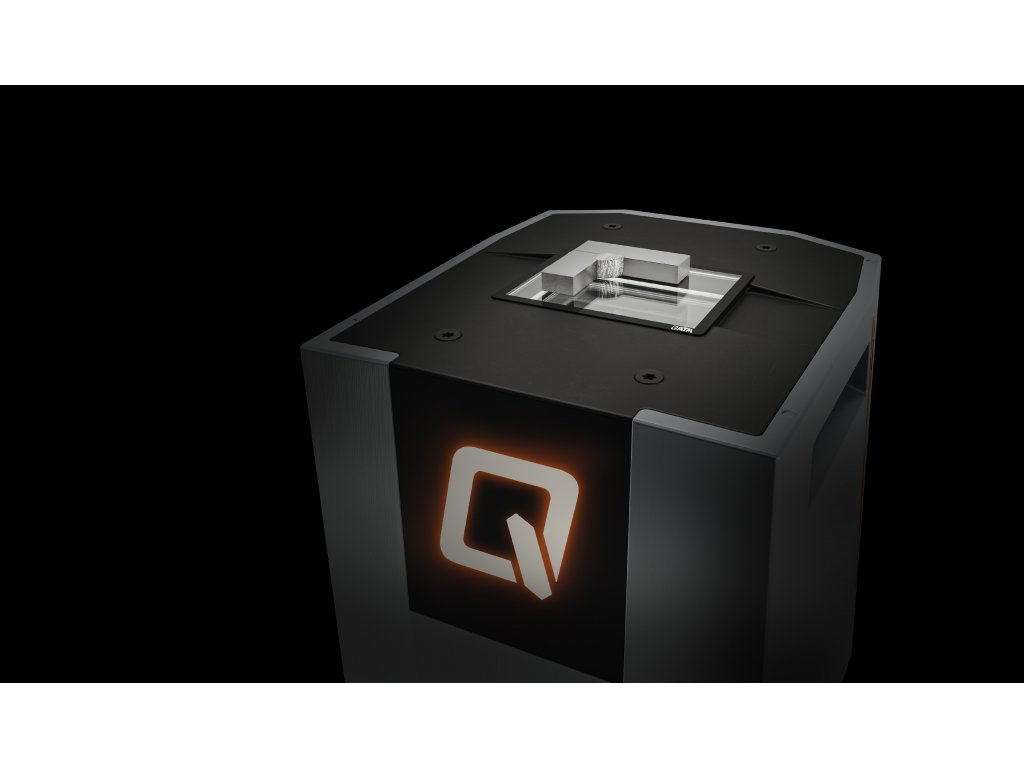

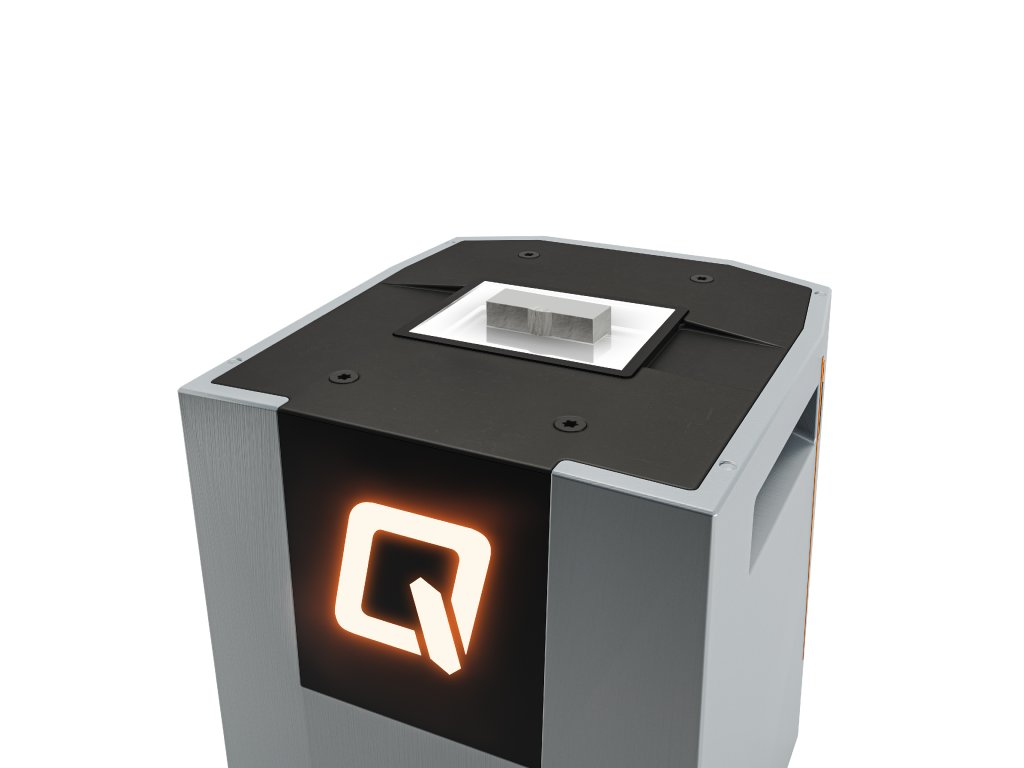

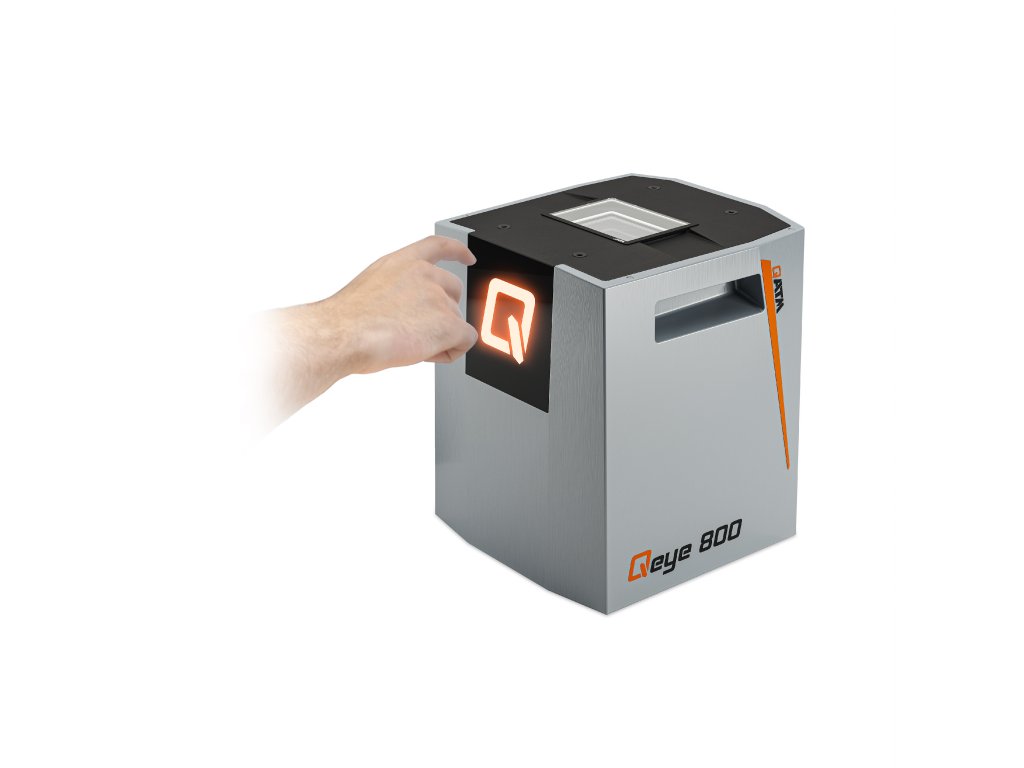

Makroskop na svary Qeye se ovládá pomocí čtyř průmyslových kapacitních tlačítek, které jsou umístěny v rozích panelu. Uprostřed panelu svítí písmeno Q, které ukazuje aktuální stav přístroje. Tlačítka lze libovolně nakonfigurovat dle přání uživatele (nastavení LED osvětlení, zoom, zorné pole, jas) Dotykový ovládací panel je navržen tak, aby odolal náročným pracovním podmínkám a lze jej ovládat i v rukavicích.

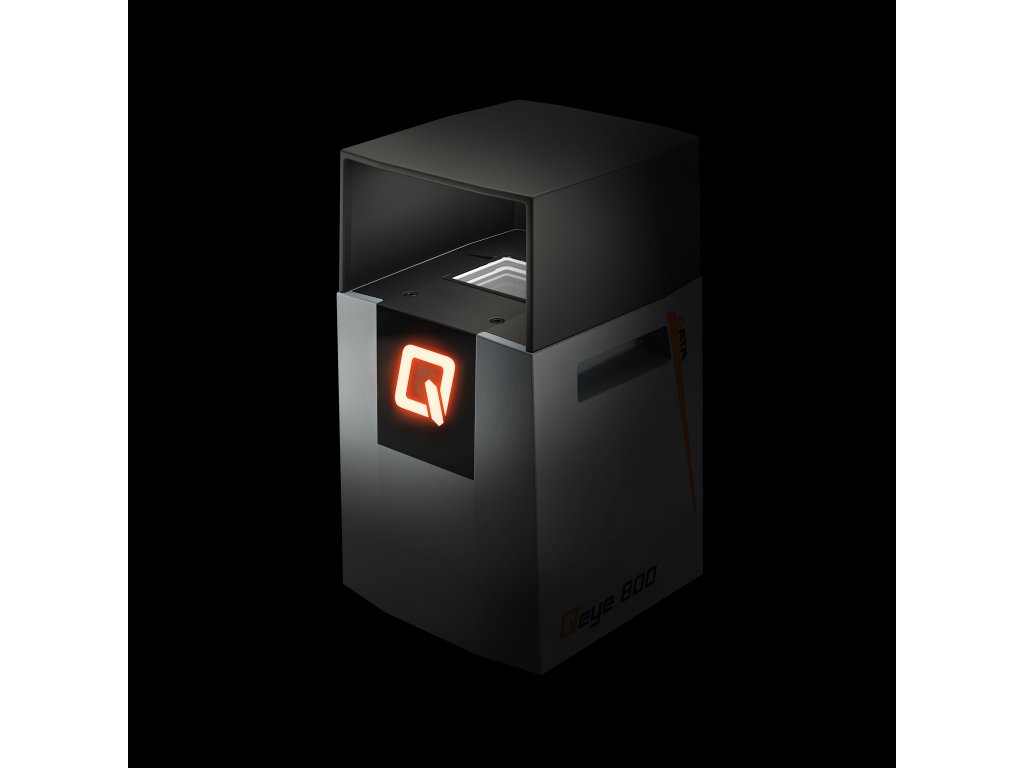

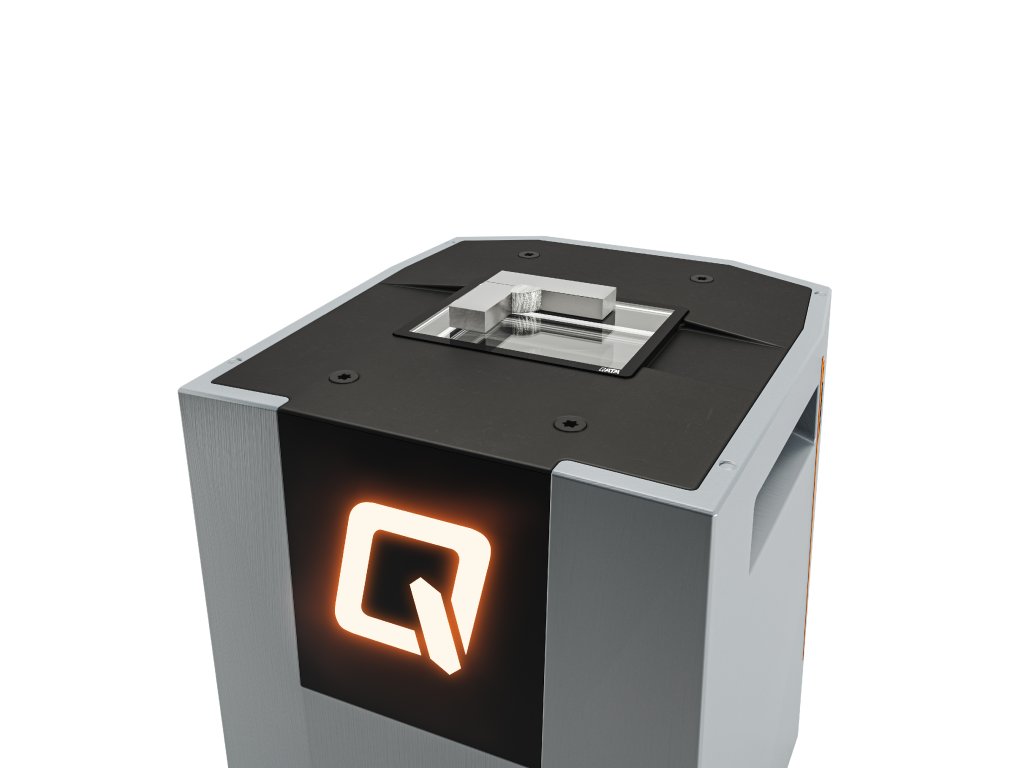

Qeye je vybaven v horní části krytem, který zabraňuje při vyhodnocování vzorků světelným, rušivým vlivům (vnější světlo, odrazy) a díky tomu jsou výsledky měření výrazně přesnější. Tento kryt je na přístroji připevněn pomoci magnetu, takže jej lze kdykoliv snadno a rychle sundat.

Přístroj Qeye je ovládán pomocí osvědčeného softwaru Qpix Control 2. V případě, že již tento SW maté na svém tvrdoměru, je možné tímto SW ovládat i makroskop Qeye. Při vyhodnocování svarů platí stejné výhody SW jako při měření tvrdosti - Efektivní měření a kontrola během několika sekund, živý obraz, 3D Smartview a jednotný systém zpráv pro testování tvrdosti a makroanalýzu.

Měření koutového svaru s celou řadou intuitivně ovládaných měřicích nástrojů:

• snadné nastavení měřicích čar
• hodnocení kvality švu
• snadná tvorba poznámek

Přesné měřicí nástroje zajišťují rychlé a snadné měření svařovaných vzorků. Délky, úhly, kružnice, mnohoúhelníky pro výpočty plochy nebo obvodu. Zoom a jas lze individuálně nastavit a kalibrovat.

Jednotlivé šablony zákazníků lze snadno uložit a kdykoli vyvolat. V systému jsou také předinstalované již předdefinované měřicí prvky a standardní seznam šablon QATM.

Makroskop Qeye byl navržen tak, aby měření svarů bylo snadné, rychlé a splňovalo všechny standardy. Součástí SW jsou všechny potřebné nástroje pro měření svaru dle DIN EN ISO 5817.

Pro každý vzorek je možné vyvolat vlastní šablony, které je možné spravovat v přehledném správci dat. Vytvořené šablony načítají všechny informace a měřených vzorcích, včetně měřících metod, značení a informacích o vzorků.

Měřící Software Qpix Control 2 má integrován celou řadu exportních funkcí dat. Data mohou být exportovány do CSV/TXT a XML. Protokoly z měření lze uložit do MS Word, Excel, PowerPoint a PDF. Nabízí se zde i velká možnosti individuálních řešení na míru dle potřeb zákazníka.

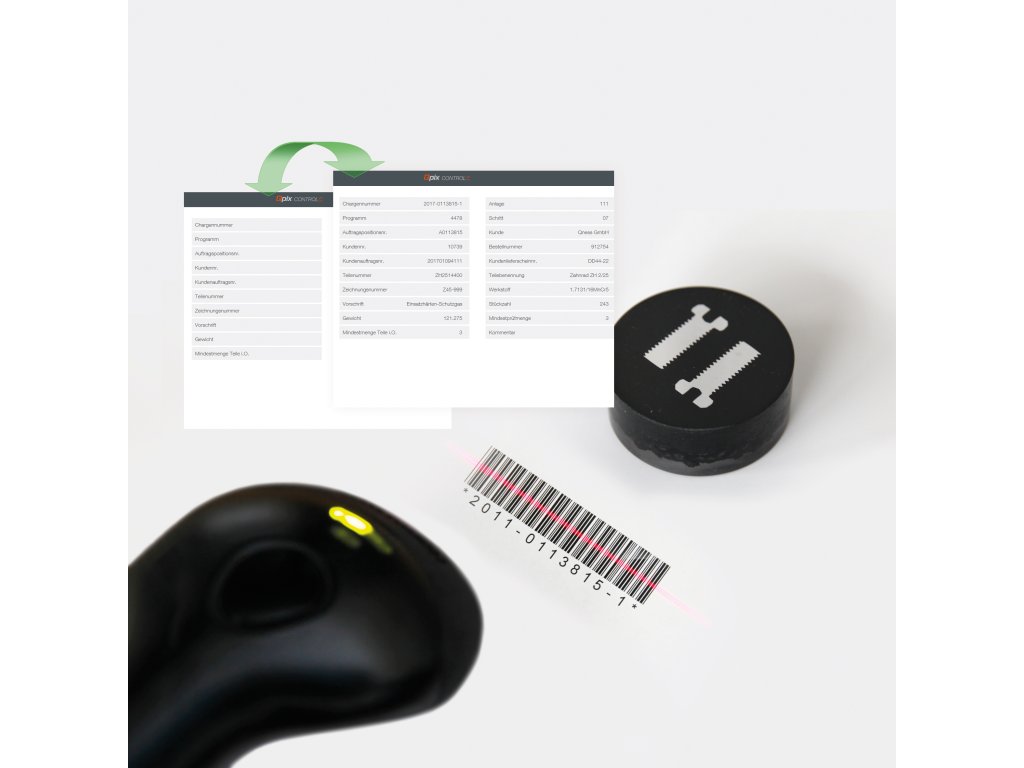

Softwarové platformy Qpix podporují používání čteček čárových / QR / DMC kódů. Toto zjednodušuje pracovní postupy a zabraňuje chybám operátora. Tento systém importu dat může automaticky vyplňovat hlavičku informací o měřeném vzorku, načítat příslušné šablony, případně načítat další informace ze systémů zákazníka (tato funkce je volitelné příslušenství)

Qconnect je rozhraní v softwaru QATM Qpix Control 2, které zákazníkům poskytuje celé portfolio připojení mezi zařízeními. Komunikace může být dle požadavků zákazníka - sériová výroba, otevřená rozhraní XML a nebo předurčená řešení zásuvných modulů, jako je například QDAS Plug-In a mnohé další. Samozřejmostí jsou i zákaznická řešení konektivity implementovaná kompletně společností QATM. Máme profesionální řešení pro každý aplikační požadavek.

Jedná se o velmi důležité příslušenství při analýze vzorků. Jsou k dispozici v sadách po 5ks. Vyrobených z borosilikátového skla s antireflexní vrstvou. Volitelně k dispozici v tvrzeném borosilikátovém skle.

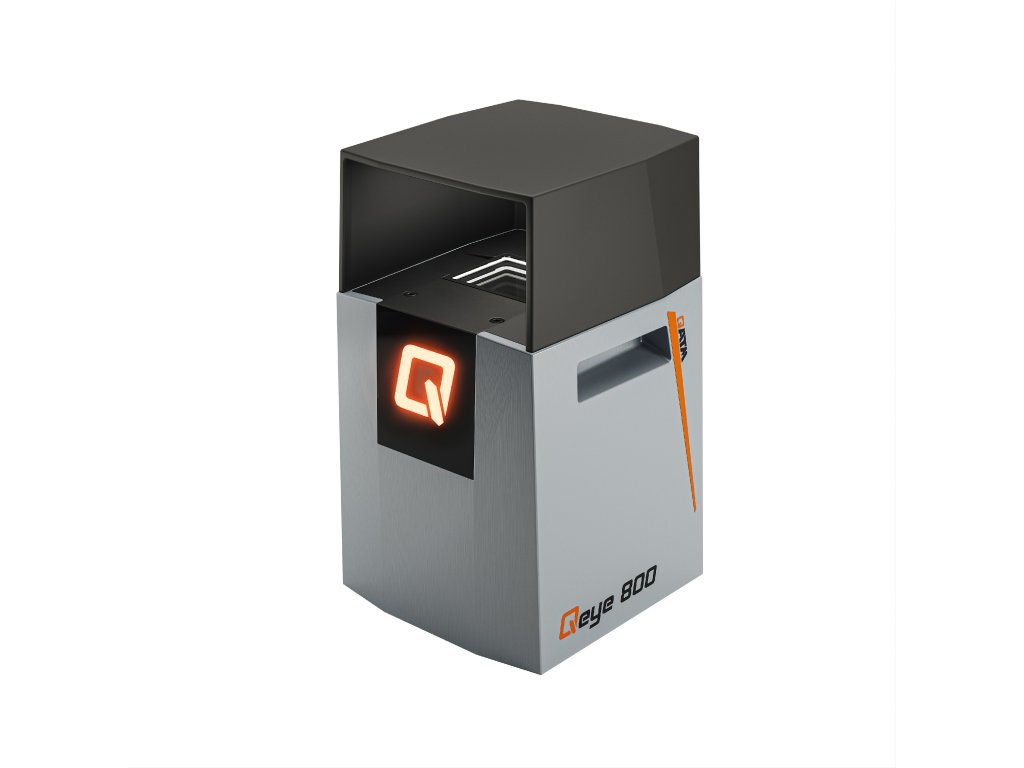

Qeye je vybaven v horní části krytem, který zabraňuje při vyhodnocování vzorků světelným, rušivým vlivům (vnější světlo,odrazy) a díky tomu jsou výsledky měření výrazně přesnější. Tento kryt je na přístroji připevněn pomoci magnetu, takže jej lze kdykoliv snadno a rychle sundat.

Mikrometr s rozsahem 50 mm a s rozlišením 0,1 mm zaručuje snadné a přesné ovládání optického zvětšení. Volitelně k dispozici s certifikátem UKAS.

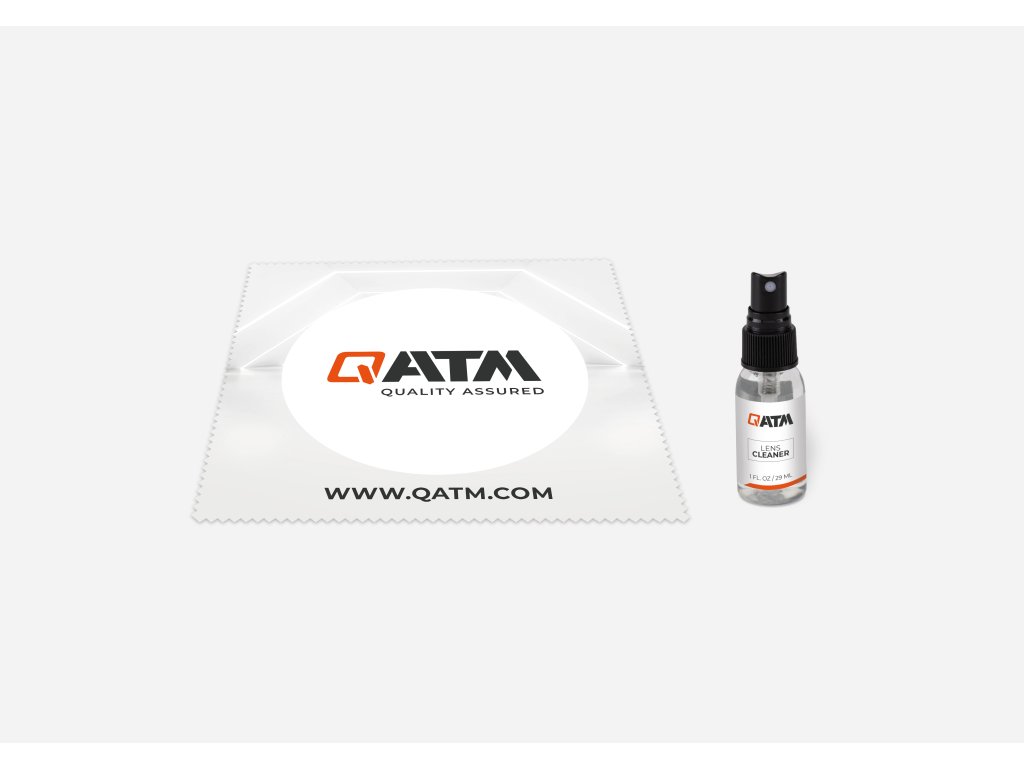

Vysoce kvalitní utěrky z mikrovlákna, čisticí utěrky a speciální čističe na sklo pro dokonalý lesk. Doporučujeme používat speciálně vyvinutý čisticí prostředky QATM.
