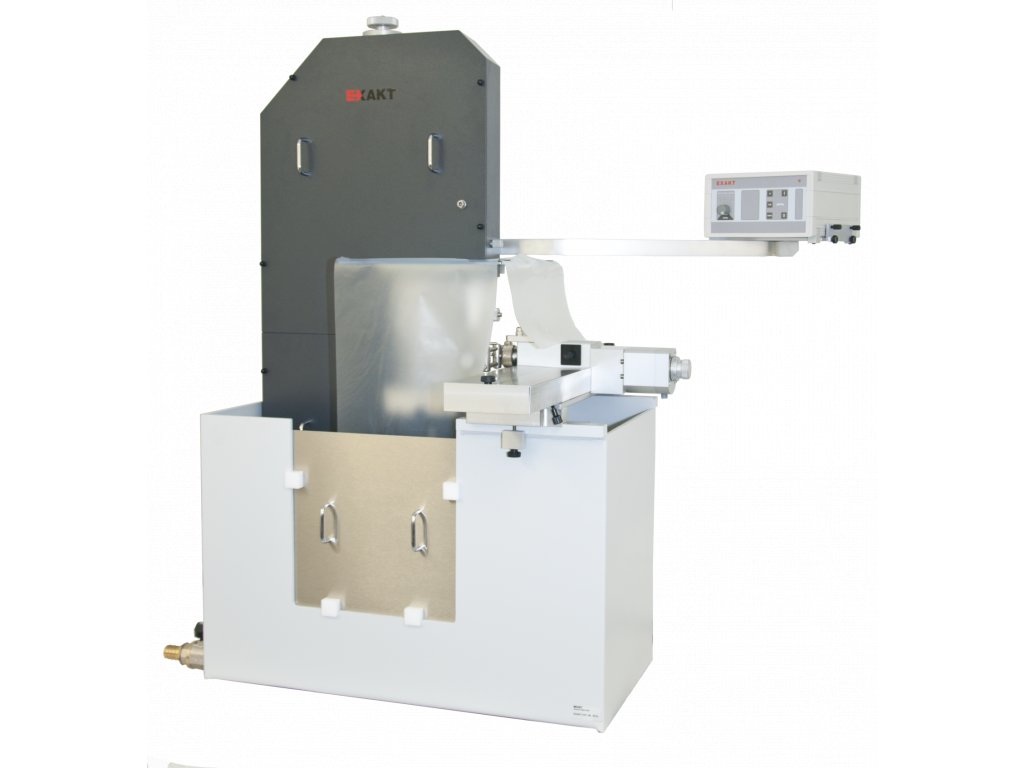

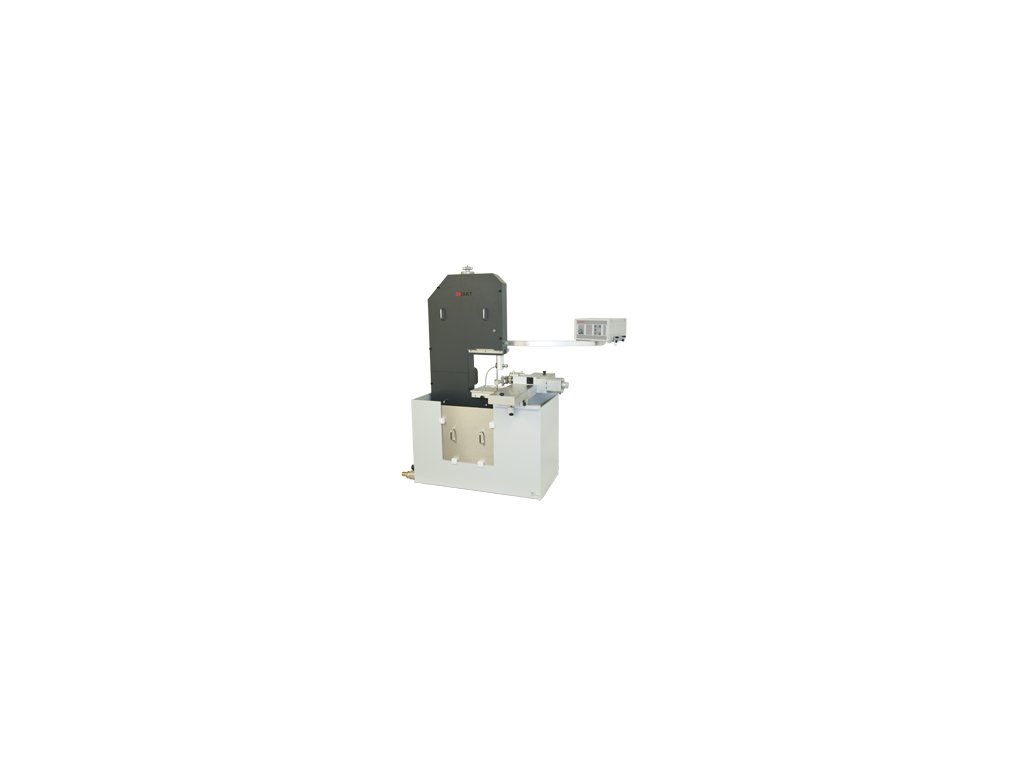

PÁSOVÁ PRECIZNÍ PILA EXAKT 310 CP/CL
Diamantová pásová precizní pila pro dělení prakticky čehokoliv. Vysoce přesné diamantové pásové pily EXAKT 300, 310 a 311 se používají k přesnému řezání téměř jakýkoliv materiálů a sloučenin.
DIAMOND BAND SAW EXAKT 300 & 310 / CL & CP
GENTLY CUTTING THE UNCUTTABLE
The high-precision EXAKT 300 and 310 diamond bandsaws are used to cut highly sensitive tissue and tissue combinations for the histological analysis of bone and muscle tissue, in particular bone with implants or screws. Fresh as well as embedded samples can be processed.
The crucial interface between the different tissue structures is optimally prepared. Burr-free, plane-parallel surfaces and thicknesses of down to 100 µm allow many slices to be cut in order to obtain as much structural information as possible from the original sample.
A very wide range of sample sizes can be processed – from dental clinical centers or cardiology to veterinary medicine, for instance.
To adapt the process to the material and workflow, the EXAKT system provides alternative cutting characteristics that are distinguished by the contact of the sample to the cutting belt, CL (Contact Line) and CP (Contact Point). Many different shapes can be accurately processed with a variety of clamping options.
DIAMANT BAND SAW EXAKT 310 CL & CP UND EXAKT 311 CL

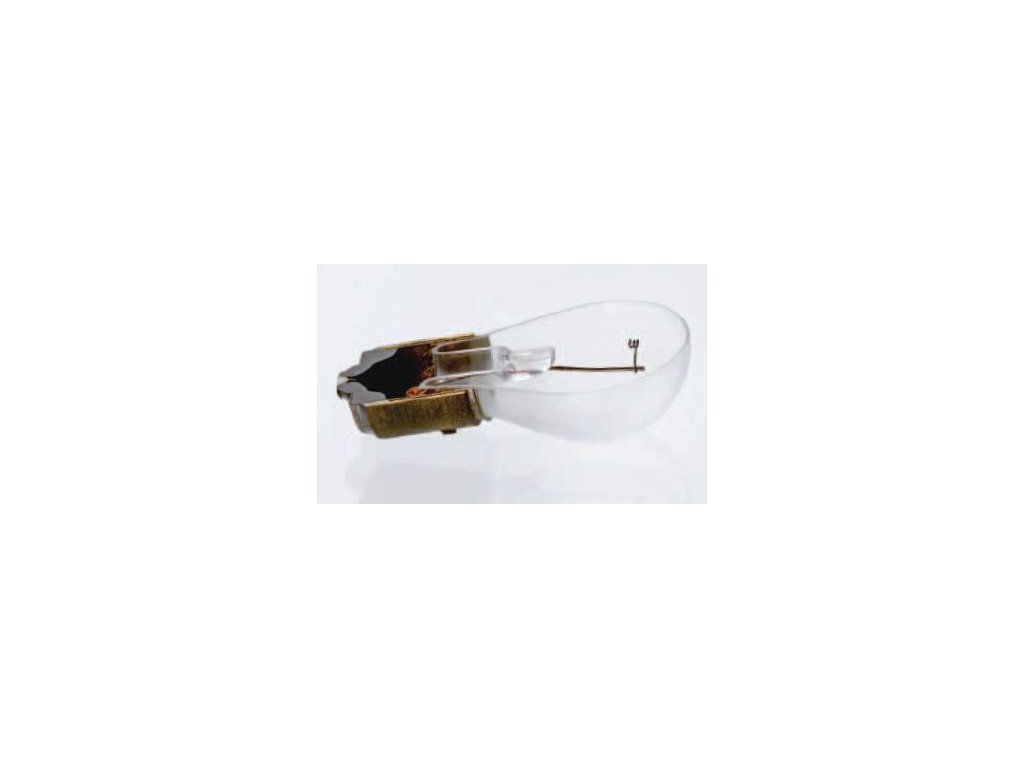

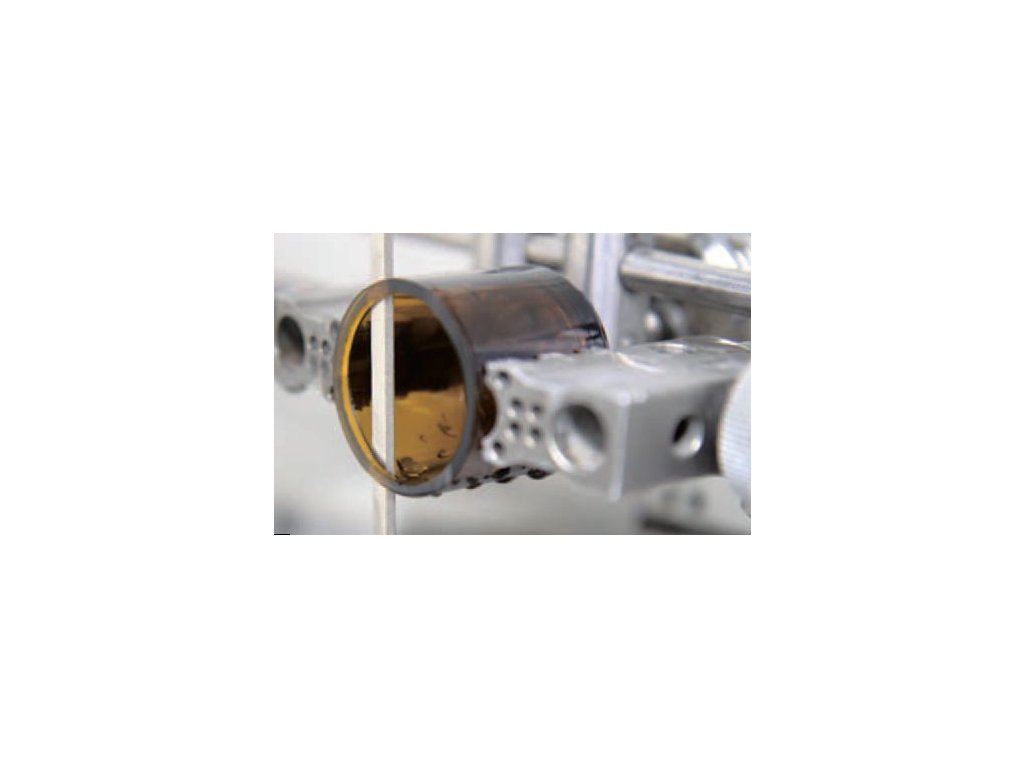

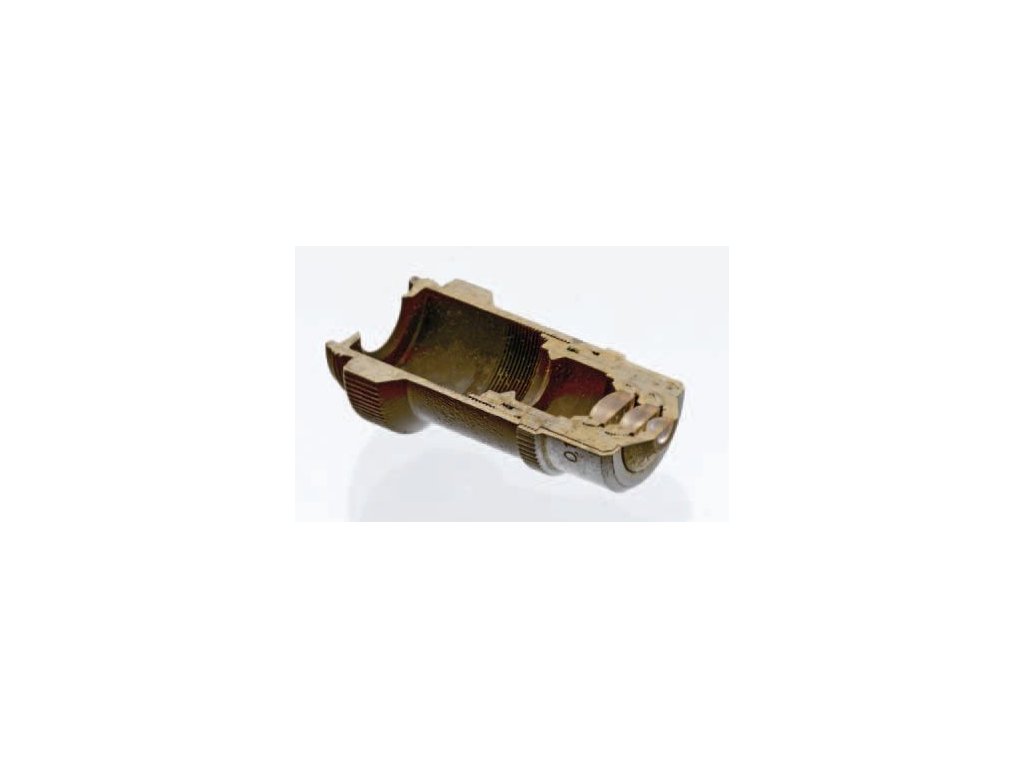

The high-precision EXAKT 310 & 311 Diamond Band Saws are excellently suitable for cutting a wide variety of different materials and material combinations. This results in smooth, coplanar

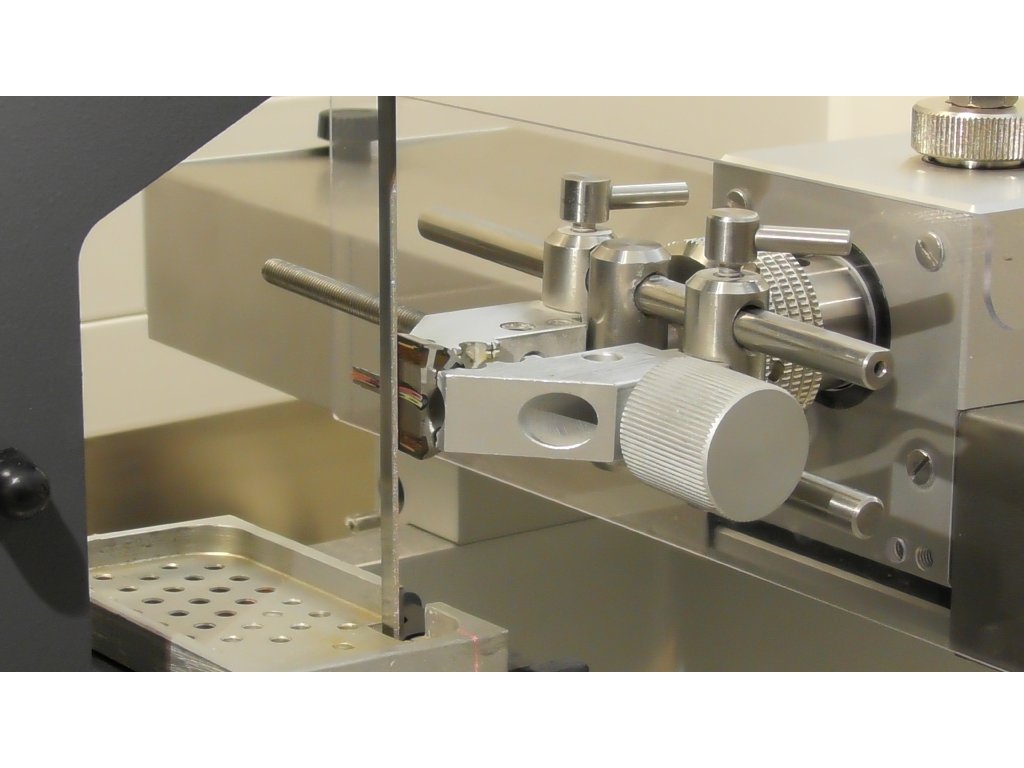

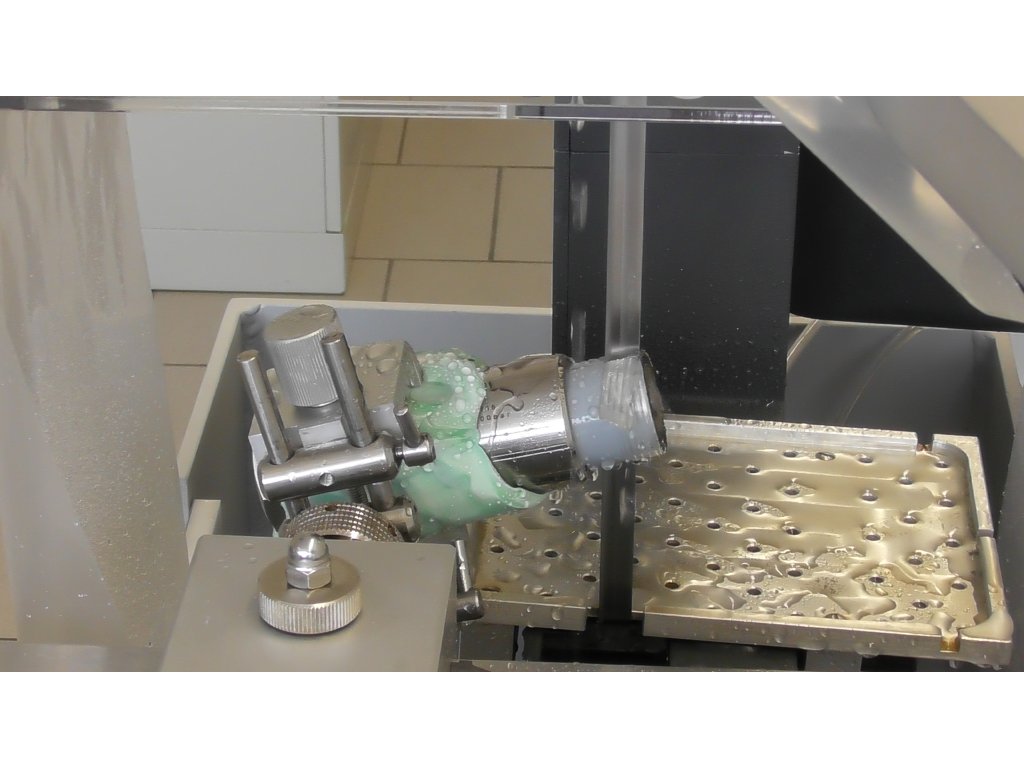

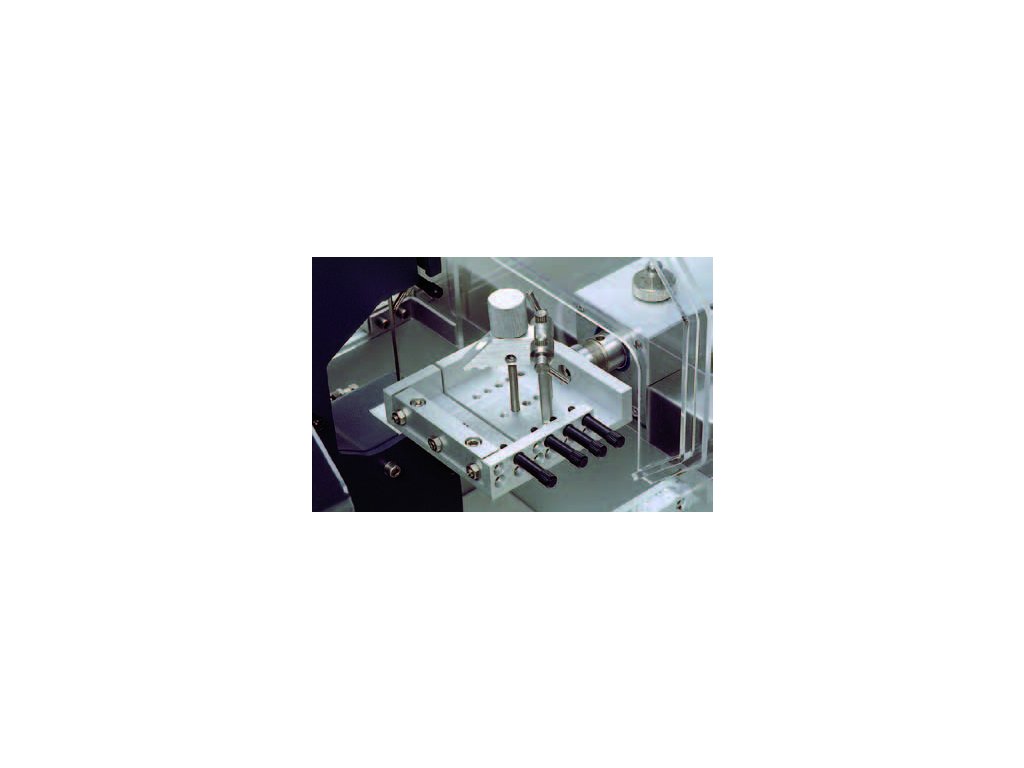

cuts which, depending on the material and the grit of the diamond band used, fulfill the most stringent roughness value requirements. The EXAKT 310 is supplied with a parallel guide and tailstock, and the EXAKT 311 also features a large workbench. Samples of different geometries can be secured directly to the work plate, or the tailstock can be mounted, which can also be outfitted with a wide variety of different sample holders. An available option for the tailstock is CP mode, i.e. the sample can continuously oscillate in different deflections. This process achieves even better roughness values and enables up to 10 times faster cutting.
POPIS STROJE:
• vynikající kvalita provedení
• dělící pásy s diamanty v kovové matrici - špičková přesnost bez deformace
• vysoká bezpečnost práce (pásy nemají zuby, zrna jsou vázána v matrici)
• možnost dělení v ruce bez nebezpečí poranění (pásu je možné se dotýkat i za chodu)
• pro dělení kompozitů, plastů, skla, keramiky, gumy, lidských tkání a mnoha dalšího…
• možnost dělení mnoha přesných plan-paralelních plátků o tloušťce pod 200um bez deformace
• velmi čisté řezy bez otřepů i při dělení měkkých materiálů jako guma
 |
 |
 |
 |
 |
 |
|
|||||
 |
CONTACT LINE (CL)Vzorek je ve fixní poloze vůči dělícímu pásku Lineární kontakt mezi vzorkem a diamantovým páskem
The cutting technology named by us after Contact Line (CL) is the usual procedure for all band saws. Here, there is a line-like contact between cutting band and sample. This simple method is sufficient for a number of applications. However, in conparision to the contact point (CP) method, this method generates more friction due to the larger contact area between the cutting band and the sample. Higher feed forces are required for the cutting process and this results in higher thermal and mechanical stress applied to the sample. A lower surface quality and even structural damages can be the result. Furthermore, the cutting band will wear more quickly, too. |
||||
 |

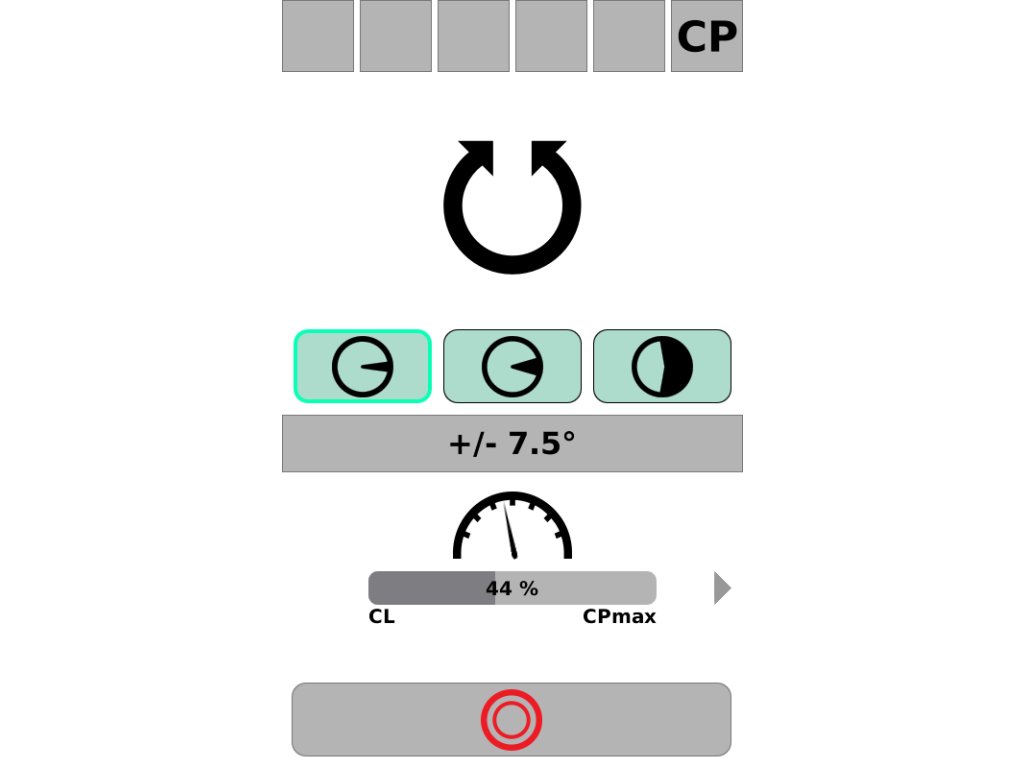

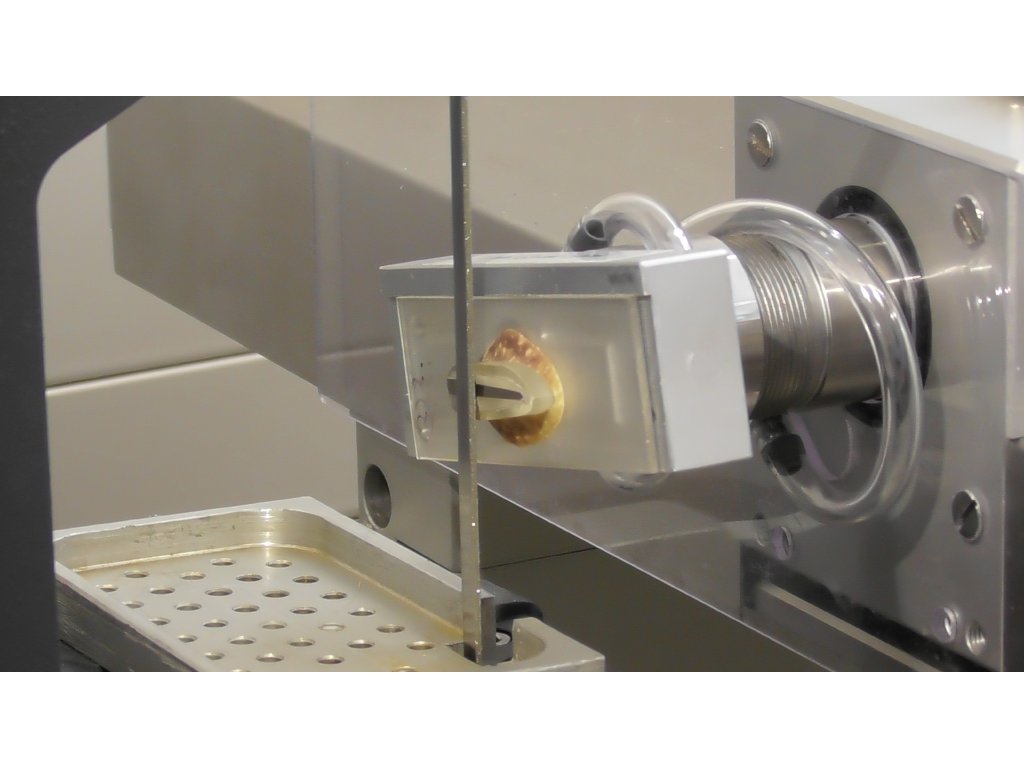

CONTACT POINT (CP)Vzorek osciluje vůči dělícímu pásku
In contrast, the cutting technology named by us after Contact Point (CP) only shows a point-like contact between cutting band and sample. This is achieved by a especially designed, servo driven clamping fixture which is oscillating the sample in a rotary movement. Osciallating speed as well as the swing can be adjusted. This technology guarantess higher cutting speed, a superior quality of the cutted surface and less wear of the cutting band. |
||||
PARAMETRY:
| Rozměr (Š x V x H) zařízení | 1000 x 800 x 850 mm |
| Pracovní výška | 350 mm |
| Hmotnost | 50 kg |
| Řezná rychlost | 10-560 m/min |
| Max výška řezu | 100 mm |
| Délka řezu | 70 mm |
| Přívod vody | Ø 6 mm |
| Doplňování vody | max. 5 l |
| Systém chlazení | oběhové čerpadlo / čerstvá voda |
| Maximální teplota okolí | 40 °C |
| Výkon | 120 W |
| Frekvence | 50-60 Hz |
| Napájení | 220-240 V |
PARAMETRY:
| Rozměr (Š x V x H) zařízení | 1000 x 1200 x 1350 mm |
| Výška | 1290 mm |
| Pracovní výška | 570 mm |
| Hmotnost | 160 kg |
| Řezná rychlost | 10-800 m/min |
| Max výška řezu | 205 mm |
| Délka řezu | 165 mm |
| Přívod vody | Ø 6 mm |
| Odtok vody | Ø 28 mm |
| Doplňování vody | max. 10 l |
| Maximální teplota okolí | 40 °C |
| Systém chlazení | oběhové čerpadlo / čerstvá voda |
| Výkon | 220 W |
| Frekvence | 50-60 Hz |
| Napájení | 220-240 V |
Brožura k produktu - PÁSOVÁ PRECIZNÍ PILA EXAKT 300/310 - CP/CL (1.6 MB)
Brožura k produktu - PÁSOVÁ PRECIZNÍ PILA EXAKT 310/311 - CP/CL industrie (916.6 kB) EXAKT Kompletní řešení přípravy (5.8 MB) Diamantové pásové pily EXAKT - celkový přehled (3.1 MB)
VIDEO:
OSTATNÍ VIDEA KE SHLÉDNUTÍ.....
| Číslo celního sazebníku | |
| Země původu | |
| Rozměr (Š x V x H) zařízení | 1000 x 1200 x 1350 mm |
| Výška | 1290 mm |
| Pracovní výška | 570 mm |
| Hmotnost | 160 kg |
| Řezná rychlost | 10-800 m/min |
| Max výška řezu | 205 mm |
| Délka řezu | 165 mm |
| Přívod vody | Ø 6 mm |
| Odtok vody | Ø 28 mm |
| Doplňování vody | max. 10 l |
| Maximální teplota okolí | 40 °C |
| Systém chlazení | oběhové čerpadlo / čerstvá voda |
| Výkon | 220 W |
| Frekvence | 50-60 Hz |
| Napájení | 220-240 V |
Brožura k produktu - PÁSOVÁ PRECIZNÍ PILA EXAKT 310/311 - CP/CL industrie (916.6 kB)

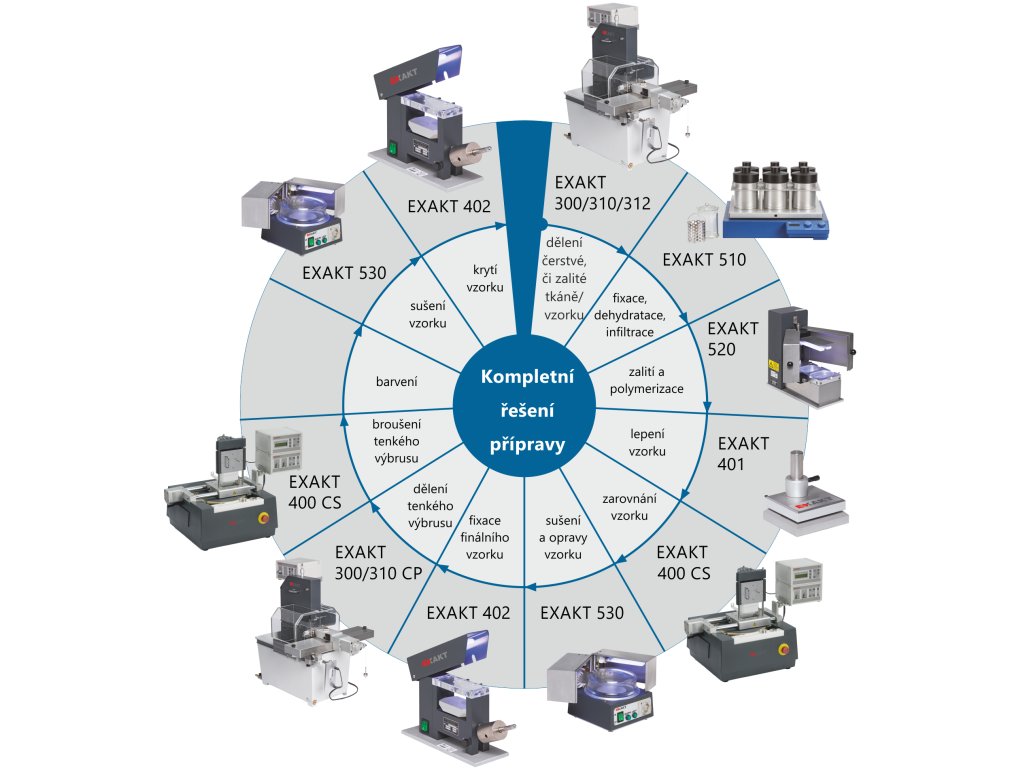

EXAKT Kompletní řešení přípravy (5.8 MB)
Diamantové pásové pily EXAKT - celkový přehled (3.1 MB)
Brožura k produktu - PÁSOVÁ PRECIZNÍ PILA EXAKT 300/310 - CP/CL (1.6 MB)
