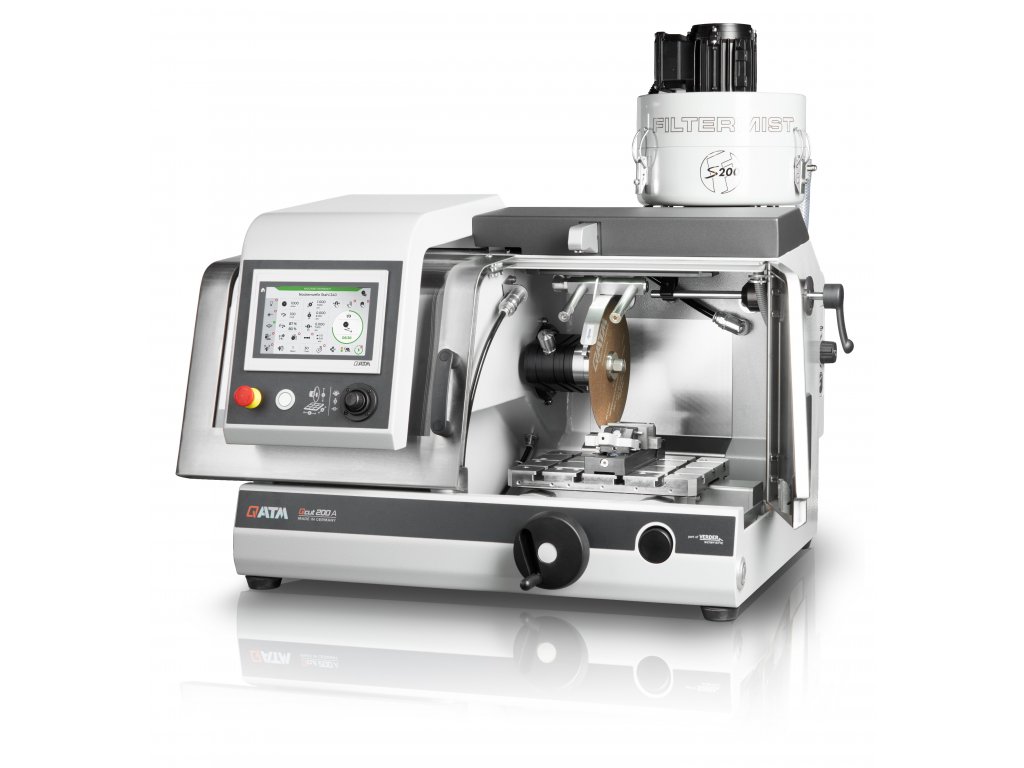

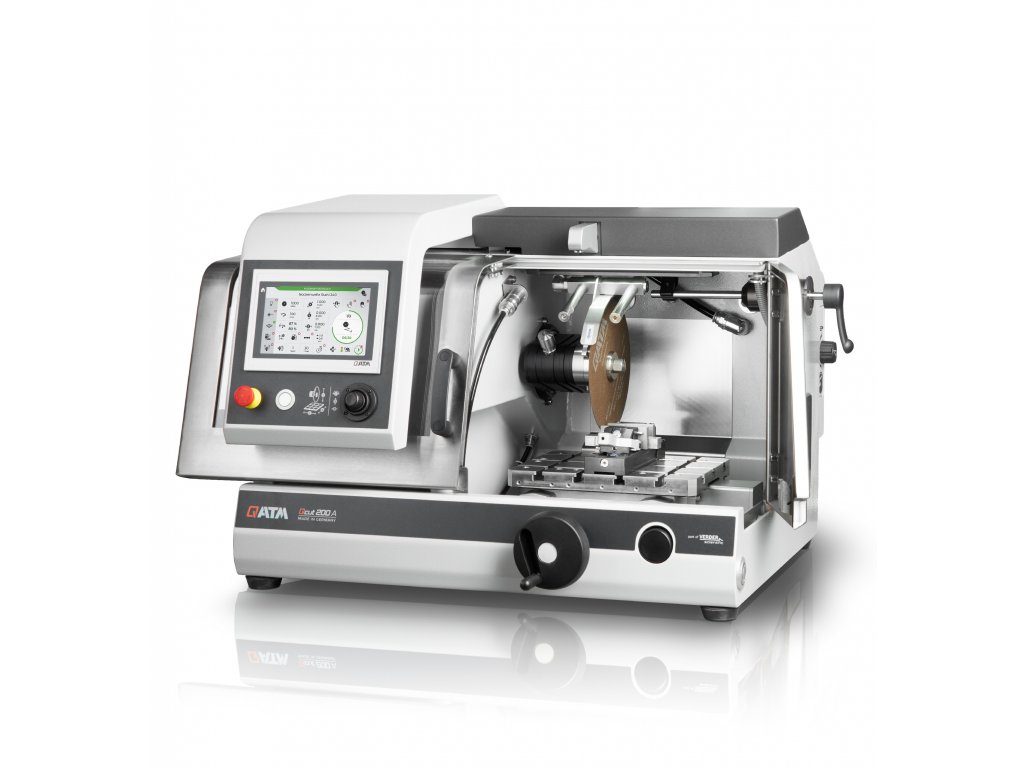

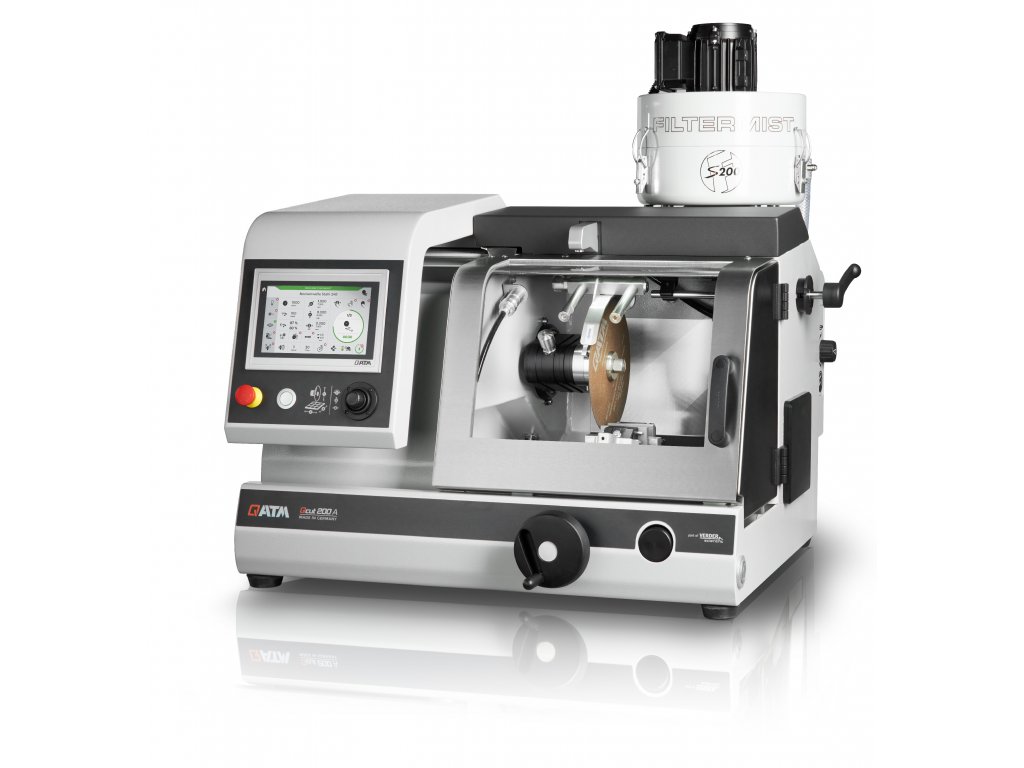

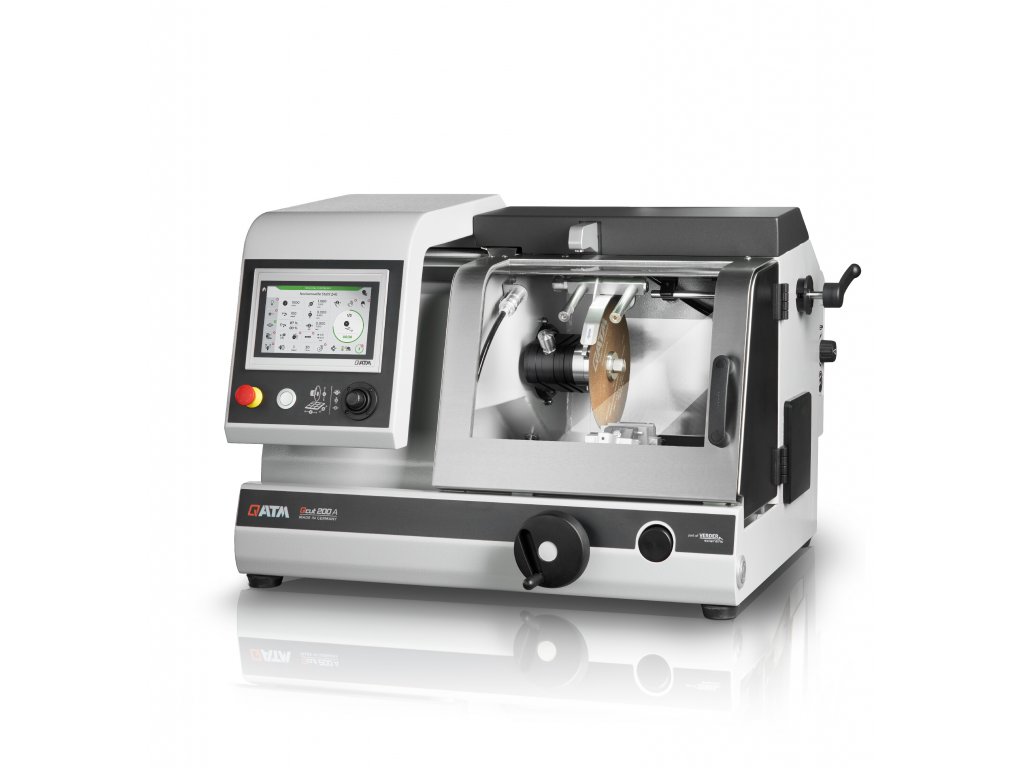

Qcut 200 A - Plně automatická precizní rozbrušovací pila Ø kotouče 203 mm
Qcut 200 A je kompaktní a flexibilní automatická precizní metalografická pila s průřezem. Vyznačuje se vysokou přesností, vysokým výkonem, velkým vnitřním prostorem, množství širokou škálou příslušenství a doplňků.
Qcut 200 A je inovován a vylepšen nástupce populárního modelu Brillant 220. Ve své 4té generaci je to jednoznačně nejuniverzálnější přesná rozbrušovací pila na trhu. Qcut 200 A je kompaktní, přesná rozbrušovací pila, která nabízí nejvyšší možnou flexibilitu a využití prostoru s až třemi automatickými osami (X, Y, Z). Díky svému modulárnímu designu může být vybavena mnoha doplňky a vhodnými upínacími přípravky.
Qcut 200 A - výrazně inovovaný model předchůdce Brillant 220 za lepší cenu
Hlavních výhody oproti staršímu modelu:

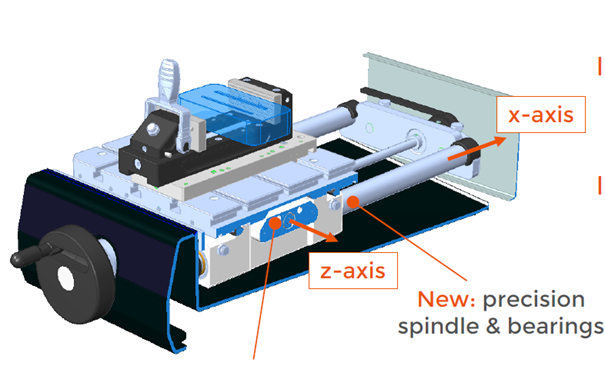

- výrazně rychlejší osy posuvu a řezu X, Y, Z
- automatická detekce vzorku a následný start řezu
- automatické rozpoznání konce řezu a následné vypnutí
- inovované chlazení kotouče "sprchováním", prodlužuje životnost kotoučů a zabraňuje pálení vzorků
- automatický oplach vnitřní komory

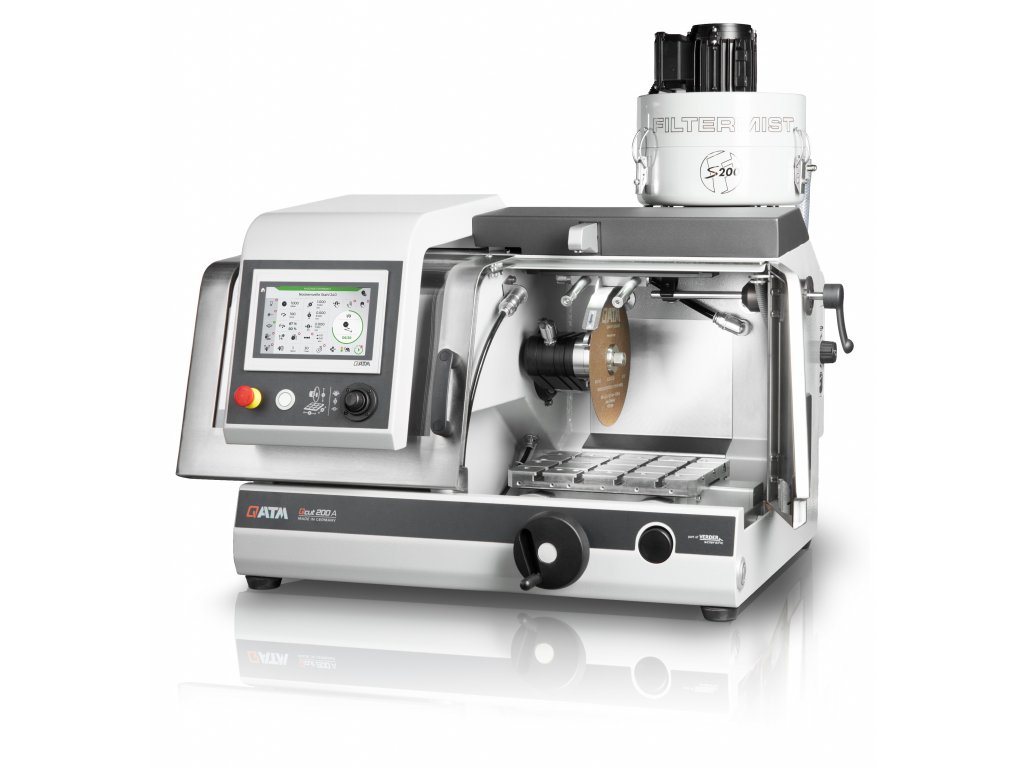

- možnost instalace filtru olejové mlhy - ochrana zdraví obsluhy, lepší viditelnost
- výměna kotouče rukou, bez nutnosti použití klíče
- indikace hladiny vody v recirkulaci
- automatická indikace hladiny vody na displeji, upozornění na málo vody
- nové LED výkonné osvětlení vnitřního prostoru
- úplně nová řada velkého množství typů upínacích prvků pro velké a malé vzorky
- vakuový držák a doplňkové příslušenství na přípravu tenkých výbrusů
- možnost frézování a odbrušování, ztenčování vzorků, dobrušování na cílenou hloubku či tloušťku

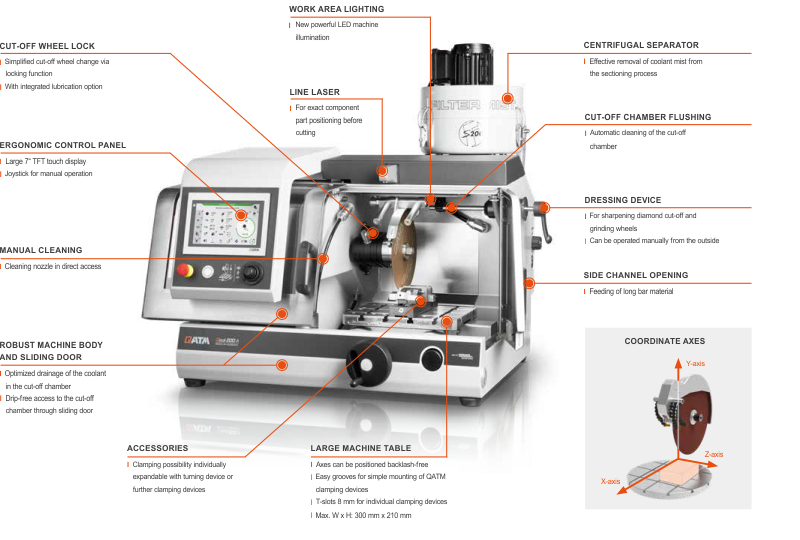

POPIS PŘÍSTROJE - NOVÝ DESIGN PŘINÁŠÍ ZÁSADNÍ ZMĚNY A VYLEPŠENÍ:
-
Funkce automatického čištění
-
Nové softwarové funkce pro brusné aplikace
-
Nové modulární přizpůsobitelné otáčení vzorků
|
|
|
|
|
|
|
|
|
 |
|
|
|

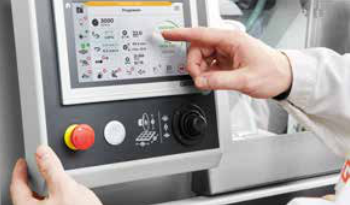

INTUITIVNÍ A JEDNODUCHÉ OVLÁDÁNÍ

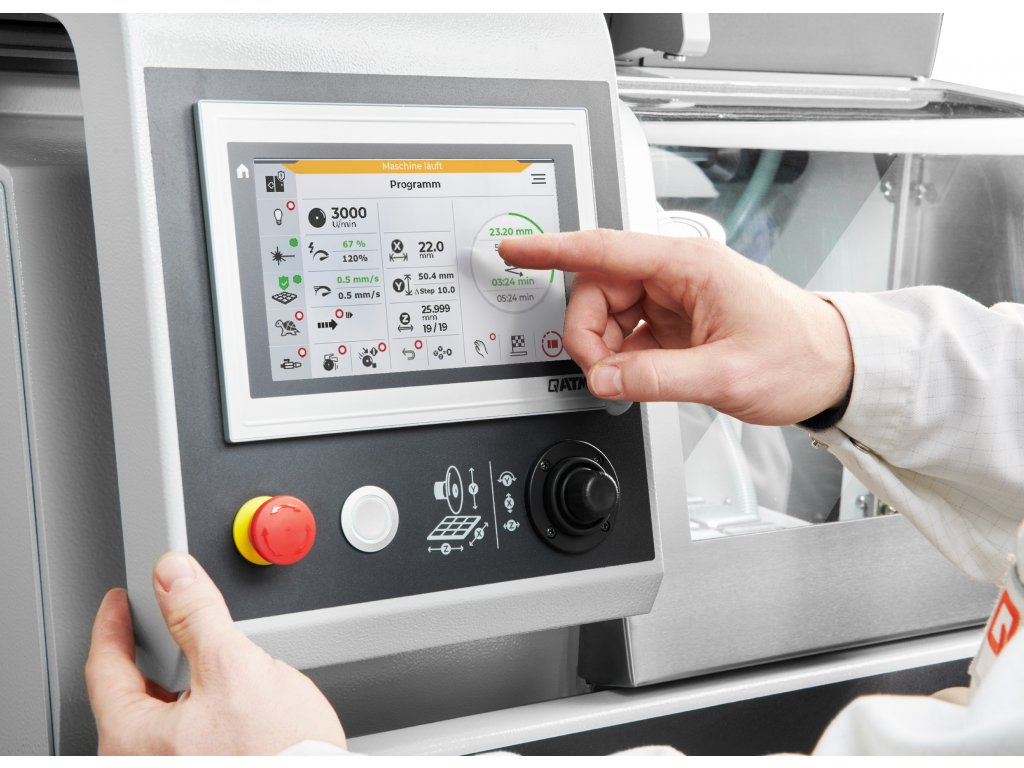

Velký 7“ dotykový displej je ergonomicky uspořádán a snadno se ovládá pomocí uživatelsky přívětivého softwaru.
|
 |
MONITOROVÁNÍ PRŮTOKU CHLADICÍ KVAPALINY
Prostřednictvím volitelného monitorování průtoku chladicí kapaliny lze zajistit spolehlivé chlazení procesů s velmi dlouhým průběhem. Proces řezání se automaticky přeruší, když je dosaženo kritické hodnoty průtoku. |
 |

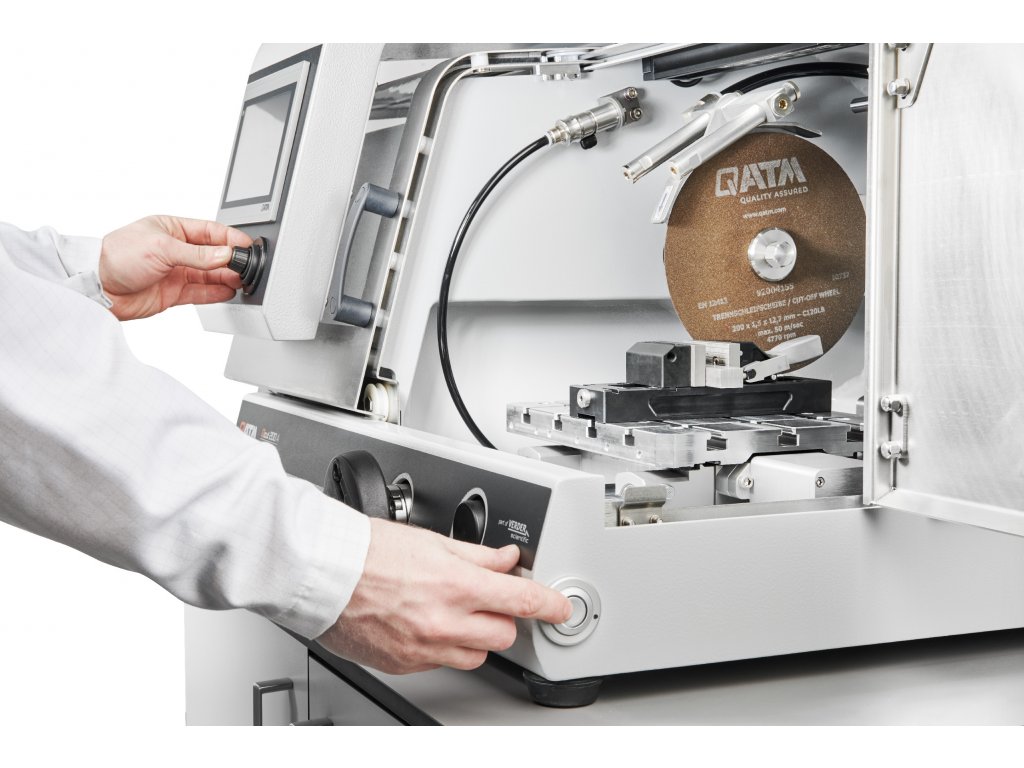

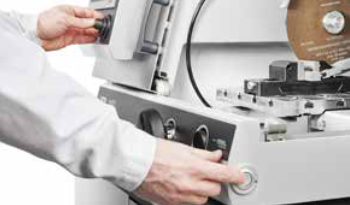

NEJVYŠŠÍ POŽADAVKY NA BEZPEČNOST
Bezpečné ovládání posunů pily při otevřených dveřích zajišťuje bezpečnostní tlačítko. Tým se eliminuje riziko pro obsluhu pily. |
 |

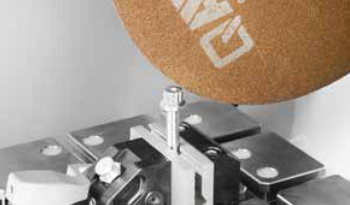

INTELIGENTNÍ DETEKCE ŘEZU
Kromě osvědčené detekce začátku řezu má pila nový typ detekce ukončení řezného procesu (funkce autostop). Začátek i konec procesu dělení jsou detekovány automaticky, což zaručuje, že celkový čas je zkrácen na minimum. |
 |

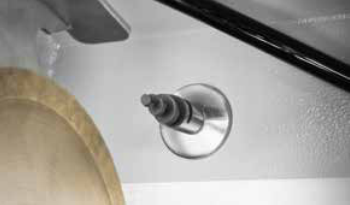

FUNKCE AUTOMATICKÉHO ČIŠTĚNÍ
Pila se čistí plně automaticky pomocí spirálových trysek v pracovní komoře. Čištění lze zapnout manuálně, případně nastavit spuštění automaticky po každém řezu. V případě potřeby je možné jej zapnout i během procesu dělení. |

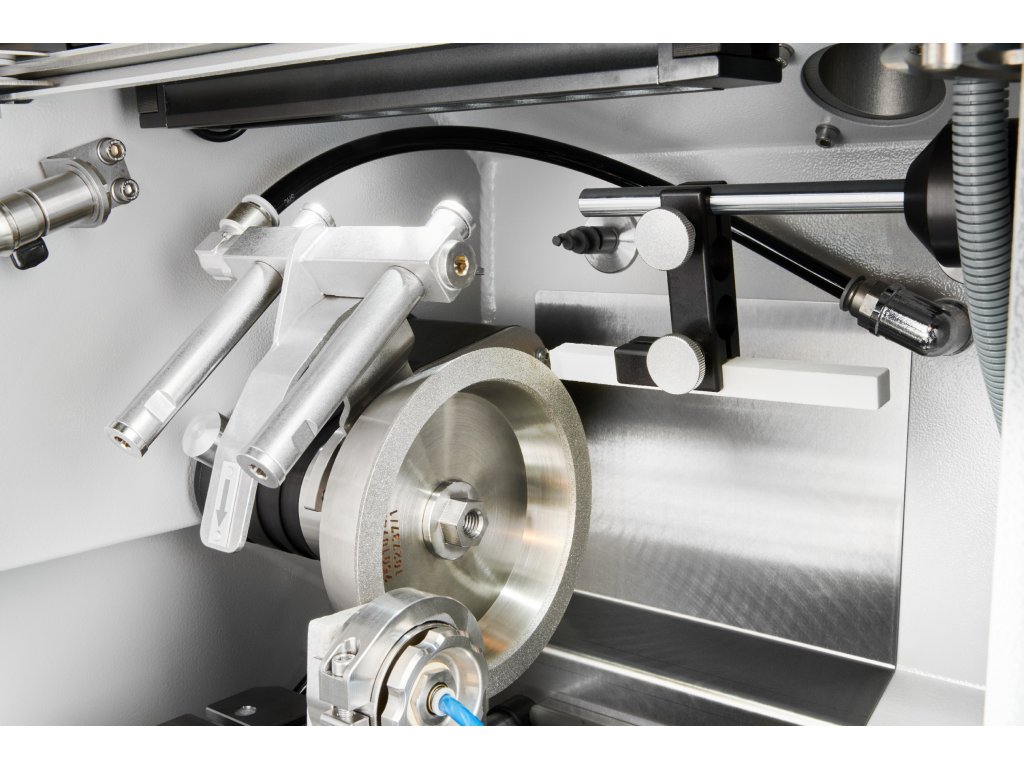

OPTIMALIZACE CHLAZENÍ
 |

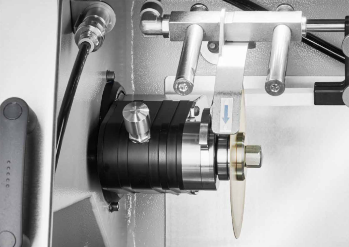

SNÍŽENÉ OPOTŘEBENÍ ŘEZNÝCH KOTOUČŮ
Nový systém chlazení poskytuje lepší chlazení, snižuje deformace a tepelné ovlivnění vzorků. |

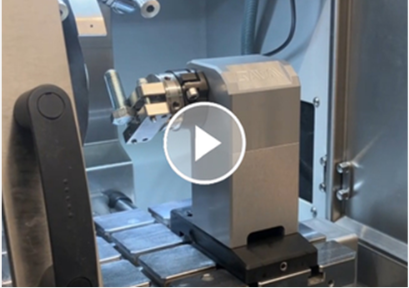

FLEXIBILITA A PŘESNOST V PROCESECH DĚLENÍ POMOCÍ ROTAČNÍ OSY PRO QCUT 200 A
 |
ROZŠÍŘENÍ O ROTAČNÍ (4.) OSU
|
 |
 |
 |
|
Rotarční dělení |
Oscilační řezy s paralelním |
Dělení a broušení |
EFEKTIVITA V PROCESECH DĚLENÍ POMOCÍ PILY QCUT 200 A
PŘÍKLADY APLIKACE
 |

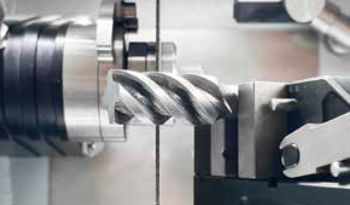

KOMPLEXNÍ SEGMENTOVÉ ŘEZY

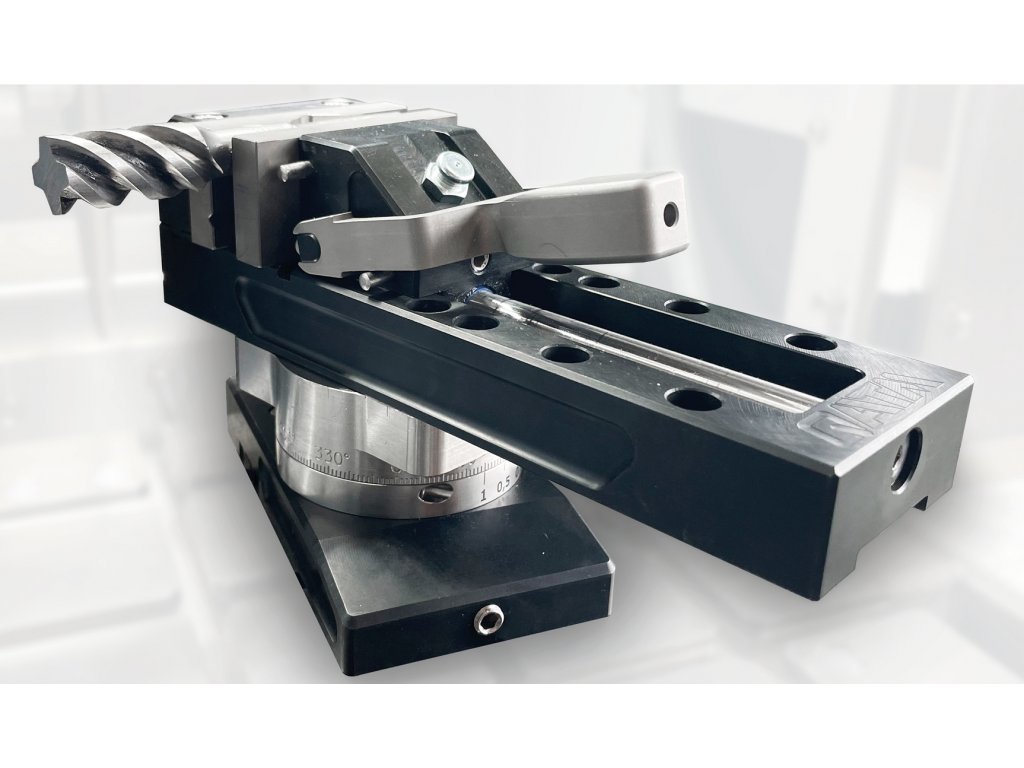

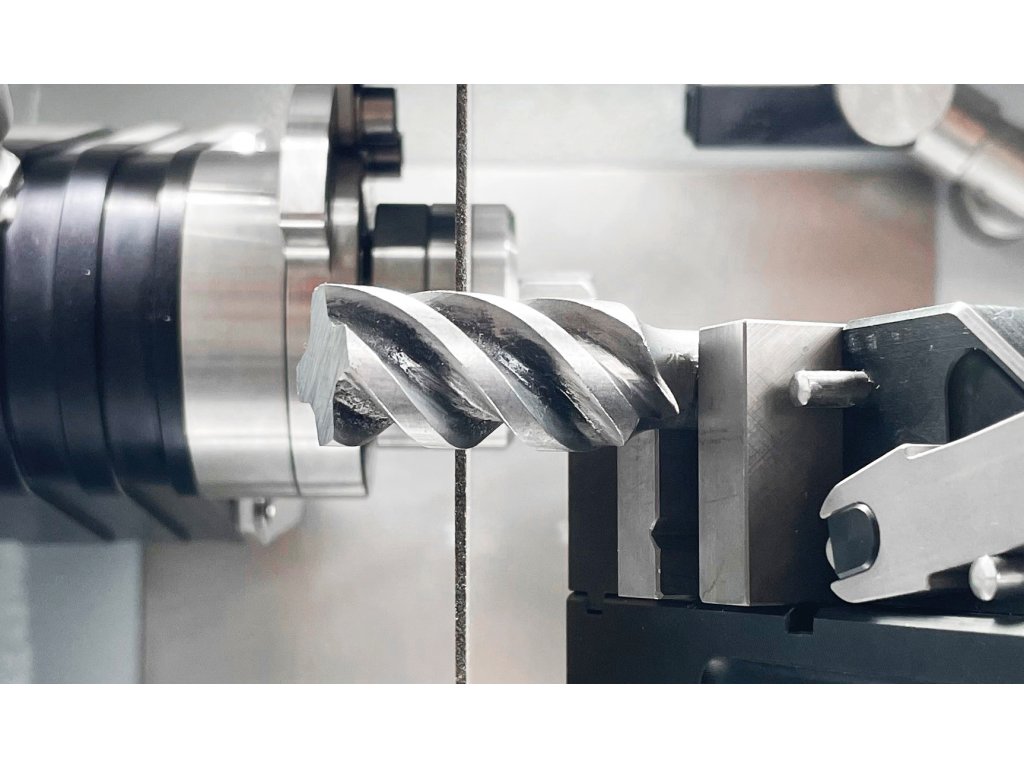

Pro analýzu profilu tvrdosti na bocích zubů spirálového vrtáku je zapotřebí přesný řez kolmý k boku zubu. Nové upínací svěráky Qtool 40 a 60 umožňují přesně nastavit úhel s pomocí otočné základny Easy-clamping base S. |
.png) |

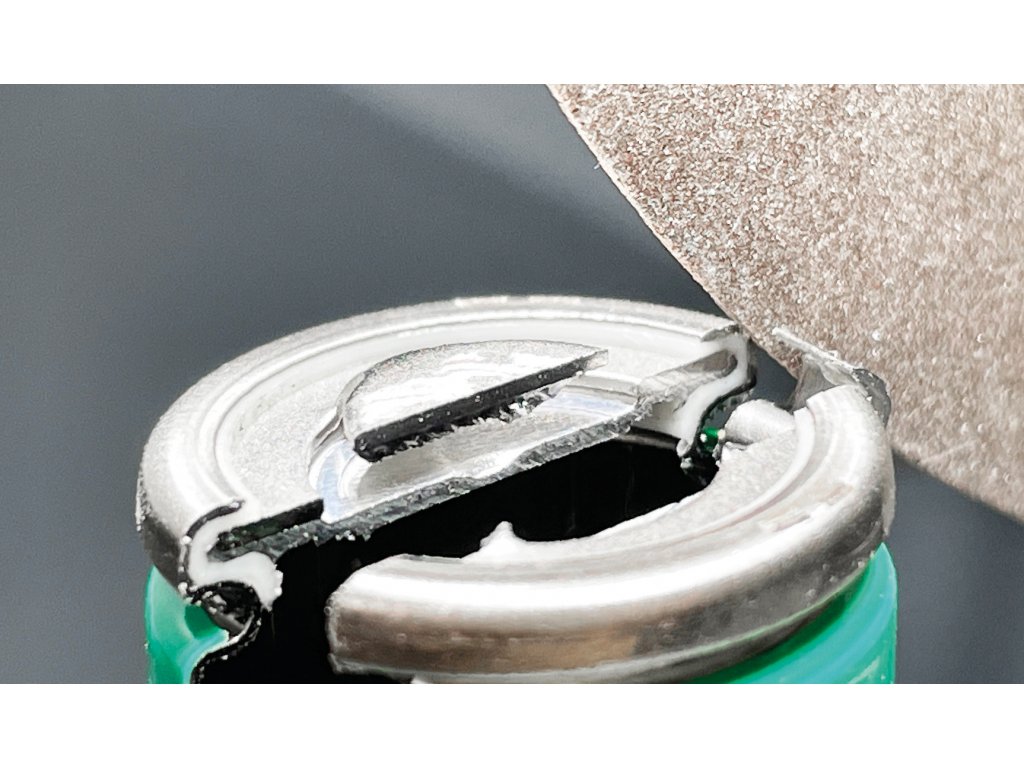

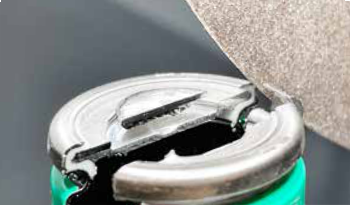

TENKOSTĚNNÉ KOMPONENTY (BATERIE)

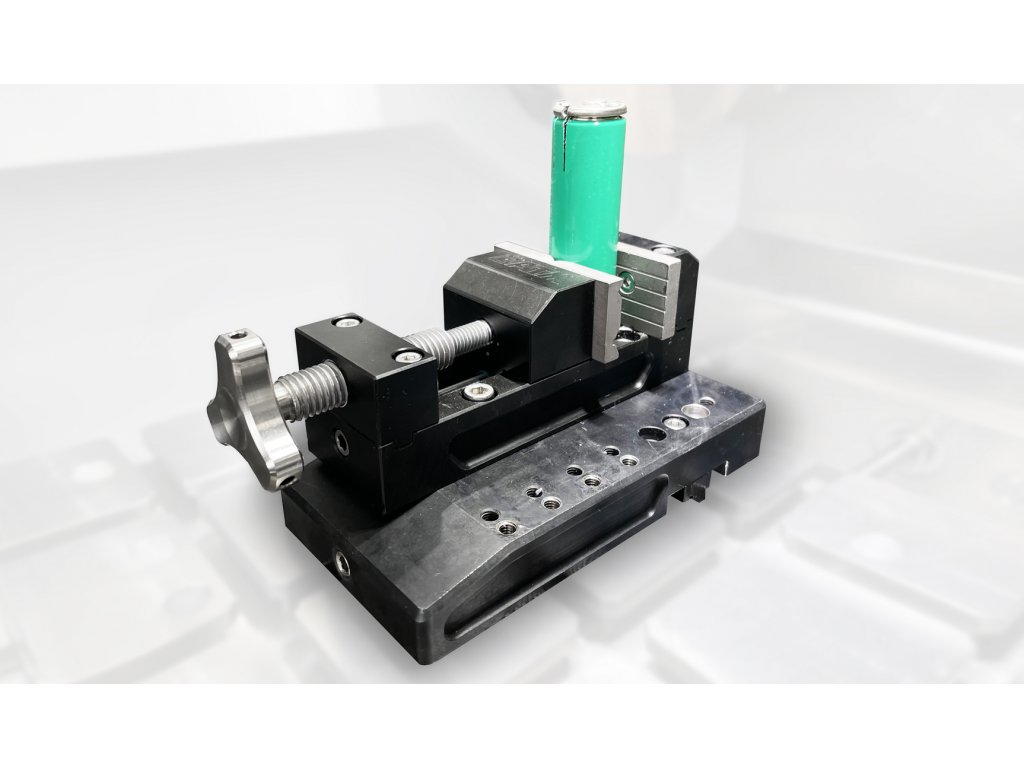

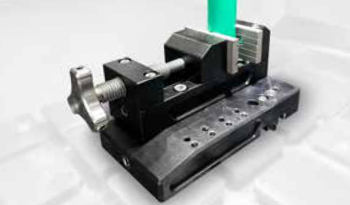

Kontrola tenkostěnných vzorků s lisovanými spoji. pouzdra baterií vyžaduje jemně vyladěnou upínací sílu. S novým svěrákem Qtool 40 S je to možné díky závitovému šroubu. |
 |

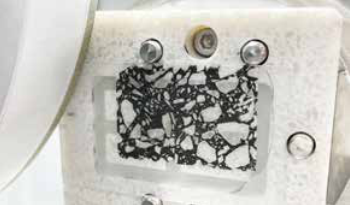

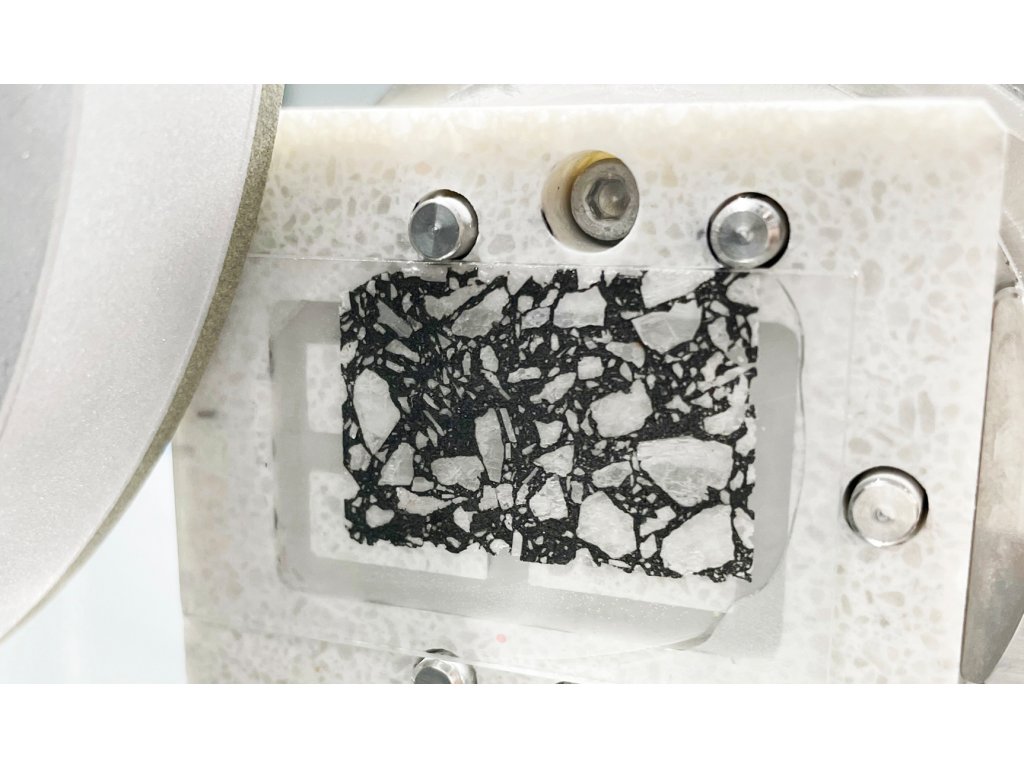

TECHNOLOGIE TENKÝCH VÝBRUSŮ

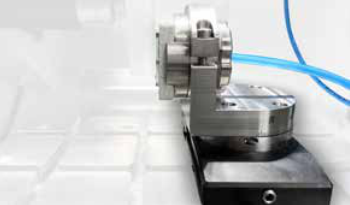

Tenké výbrusy se používají například k analýze krystalické struktury keramiky ale také v geologii, histologii au některých speciálních aplikací. Nová vakuová upínací jednotka drží sklíčko s nalepeným vzorkem bezpečně na místě. |
|

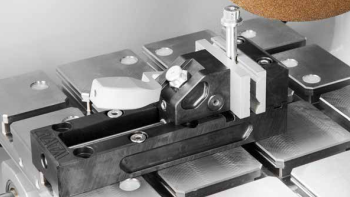

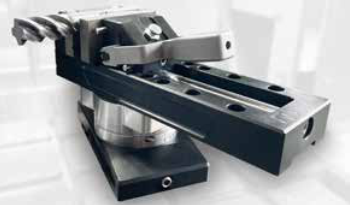

Qtool 60
|
Qtool 40 | Vakuová upínací jednotka |
 |
|
|
|
Qtool 60 přizpůsobený pro |
Qtool 40 S se snadnoupínací základnou S |
Vakuová upínací jednotka s Easyclamping základnou S a Easy Adaption vertikální |
ŠIROKÝ SORTIMENT PŘÍSLUŠENSTVÍ
TECHNOLOGY TENKÝCH VÝBRUSŮ
 |
S novou vakuovou upínací jednotkou lze sklíčka pro tenké řezy snadno a bez sklouznutí upevnit. |
PŘEHLEDNÝ SOFTWARE

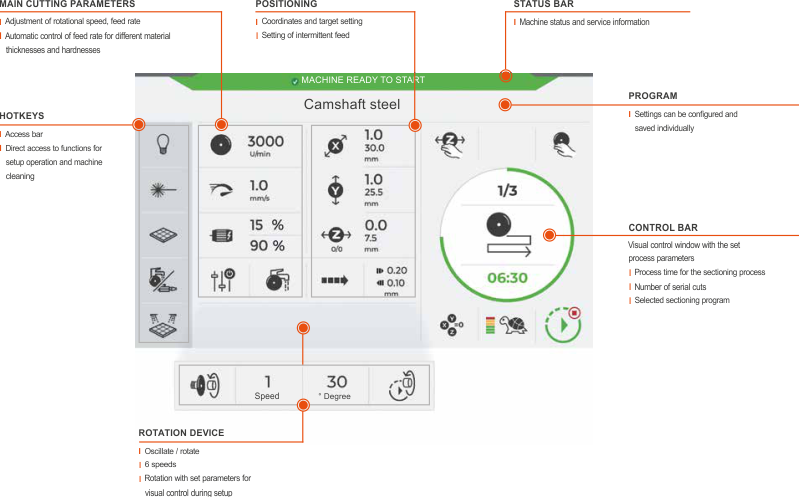

INTUITIVNÍ KONCEPCE OVLÁDÁNÍ
ROZSÁHLÉ FUNKCE ŘEZÁNÍ

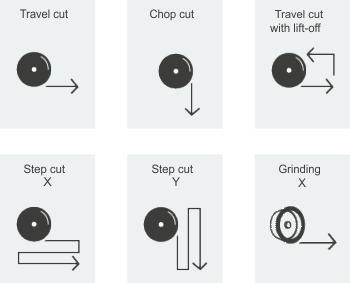

VÝBĚR ŘEZNÉHO PROGRAMU
 |
ROZŠÍŘENÉ MOŽNOSTI ŘEZNÝCH PROGRAMŮ
V závislosti na geometrii dílu se používají programy travel cut nebo chop cut, aby se minimalizovala kontaktní plocha mezi |
PŘÍSLUŠENSTVÍ

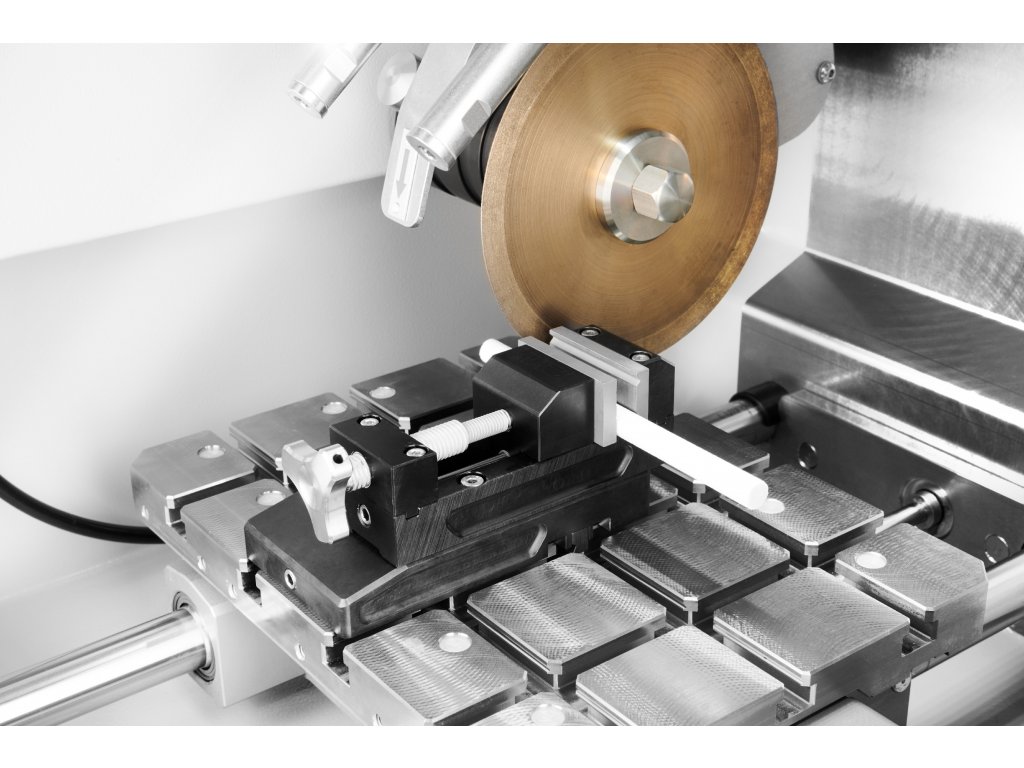

UPÍNACÍ SVĚŘÁKY
|
Pro Qcut 200 A je k dispozici široká škála upínacích přípravků. Pomocí upínacího systému Easy clamping system je lze snadno a bezpečně připevnit ke stolu pouze jedním šroubem. Odpadá zdlouhavé upevňování upínacích nástrojů v T-drážkách stolu.
|
|
|
|
UPÍNACÍ ZÁKLADNĚ EASY-CLAMPING BASE S ROTAČNÍ

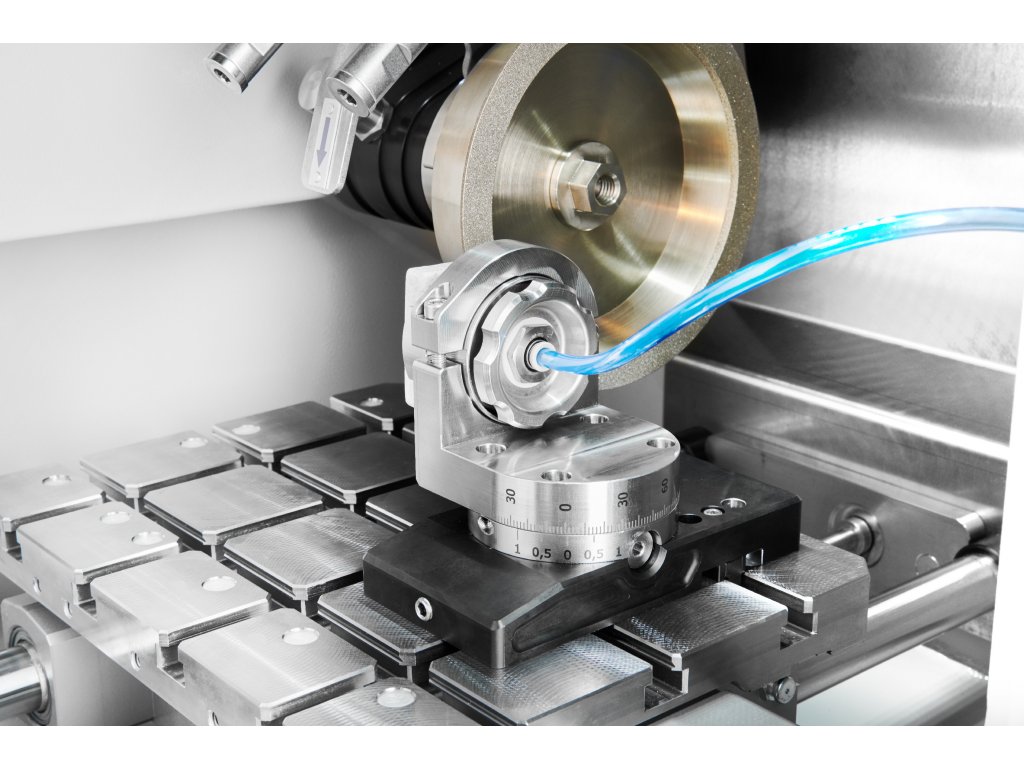

+ VAKUOVÝ DRŽÁK VZORKŮ |
|
|

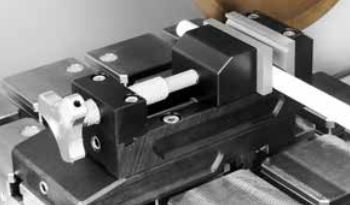

RYCHLOUPÍNACÍ ZÁKLADNĚ EASYCLAMPING S + SVĚRÁK QTOOL 40 S |
 |

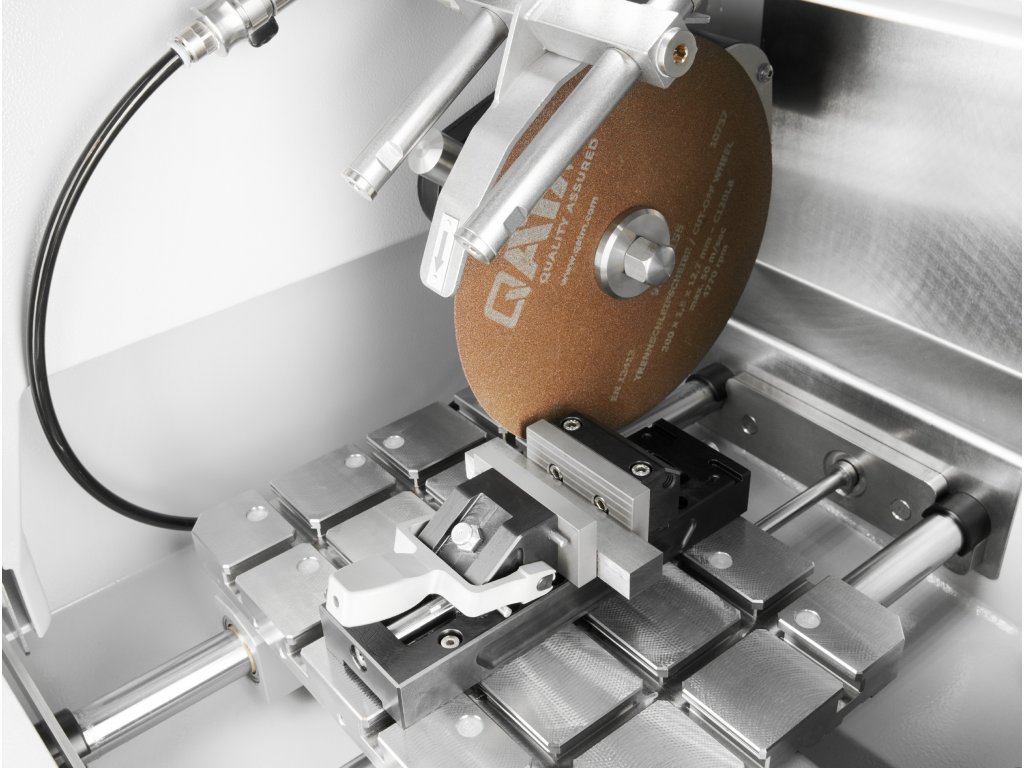

SVĚRÁK QTOOL 60 |
PRO EKOLOGICKOU FILTRACI CHLADICÍ KAPALINY

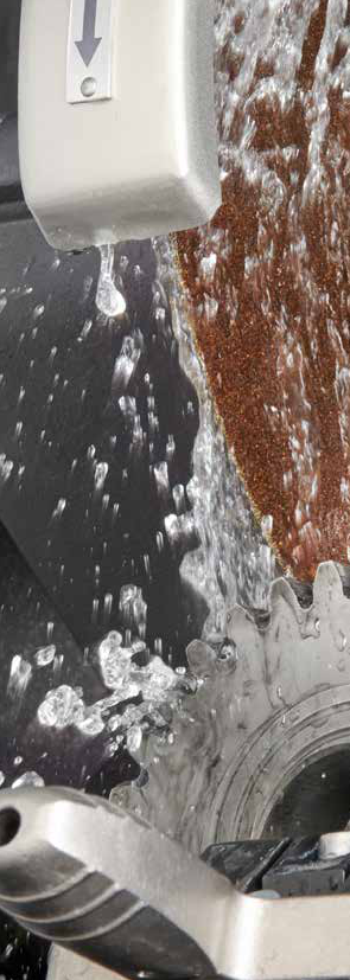

SYSTÉMY RECIRKULAČNÍHO CHLAZENÍ
|
Při dělení materiálů je nezbytné optimální chlazení. Při dělení se vytváří velké množství tepla, které může poškodit vzorek a zvyšuje opotřebení dělícího kotouče. Chladicí a antikorozní kapalina odvádí teplo a zároveň odvádí odpadní materiál z pracovní komory.
|
||
 |
 |
15L RECIRKULAČNÍ CHLADÍCÍ SYSTÉM
|
 |
45L RECIRKULAČNÍ CHLADICÍ SYSTÉM
|
|
 |
45L RECIRKULAČNÍ CHLADICÍ SYSTÉM (SYSTEMLAB)
|
|
PRO VŠECHNY KROKY PŘÍPRAVY VZORKŮ
QPREP SPOTŘEBNÍ MATERIÁL
 |
Pro různé aplikace jsou k dispozici vysoce kvalitní řezné kotouče. Použití optimálního kotouče má za následek kvalitní povrch po dělení a zkracuje proces přípravy. |
Korundové rozbrušovací dělící kotouče
-
Pryskyřičné pojivo umožňuje včasné vylomení tupých abrazivních částic během procesu dělení.
-
Pro dělení středně tvrdého a cementovaného materiálu (např. měkké oceli a litých materiálů)
Diamantové precizní dělící kotouče
-
Diamant jako brusivo umožňuje řezání tvrdých materiálů
-
Orovnávací funkce Qcut 200 A zajišťuje, že diamanty si vždy udrží maximální řezný výkon
-
Řezací kotouče CBN z kubického nitridu bóru jsou zvláště vhodné pro kompozitní i houževnaté materiály
-
Řeže tvrdý materiál
PARAMETRY:
|
Max. rozměry vzorku |
max. Ø 75 mm |
|
Průměr kotouče |
Ø 203 mm / 8“ |
|
Průměr hřídele |
Ø 12,7 mm |
|
X-osa (travel cut) automatická |
210 mm |
|
Y-osa (chop cut) automatická |
80 mm |
|
Z-osa automatická |
80 mm |
|
Přesnost Z-osy |
0.005 mm |
|
Rozměry stolu (s osou Z) |
300 x 210 mm (280 X 210 mm) |
|
T-slot |
8 mm |
|
Frekvence otáčení |
300-5000 ot/min |
|
Výkon |
0.75 kW (S1) |
|
Connection power |
2.2 kVA |
|

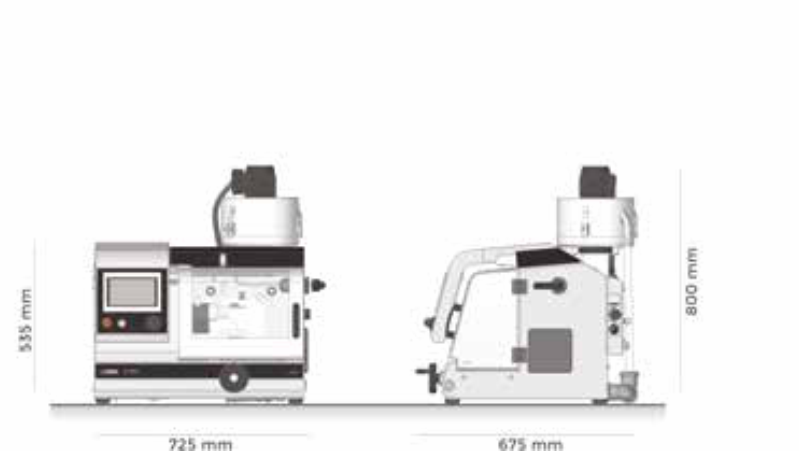

Rozměry (Š x V x H) |
725 x 535 x 675 mm |
|
Hmotnost |
approx. 82 kg |
Brožura Qcut 200 A (1.1 MB) Brožura upínací prvky (1.2 MB)
VIDEA:
| Hmotnost | 82 kg |
| Číslo celního sazebníku | 84615090 |
| Země původu | DE |
| Max. rozměry vzorku | max. Ø 75 mm |
| Průměr kotouče | Ø 203 mm / 8“ |
| Průměr hřídele | Ø 12,7 mm |
| X-osa (travel cut) automatic | 210 mm |
| Y-osa (chop cut) automatic | 80 mm |
| Z-axis automatic | 80 mm |
| Precision Z-axis | 0.005 mm |
| Rozměry stolu (s osou Z) | 300 x 210 mm (280 X 210 mm) |
| T-slot | 8 mm |
| Frekvence otáčení | 300-5000 ot/min |
| Výkon | 0.75 kW (S1) |
| Connection power | 2.2 kVA |
| Rozměry (Š x V x H) | 725 x 535 x 675 mm |
| Hmotnost | approx. 82 kg |
