Příslušenství pro pracovní trubky

Při objednání pece Carbolite Gero je k dispozici široká škála příslušenství pro pracovní trubice. K zajištění správného příslušenství pro pracovní trubice, uveďte prosím model trubice pece (horizontální nebo vertikální použití), rozměry pracovní trubice (vnitřní průměr, vnější průměr a délku) a provozní teplotu. Pokud si nejste jisti, jaké příslušenství jsou nejvhodnější pro vaši aplikaci, obraťte se na naše aplikační odborníky.

Keramické izolační zástrčky

Keramické izolační zátky jsou navrženy tak, aby se snížily tepelné ztráty z konců pracovních trubek a zlepšily tak teplotní uniformitu. Jsou užitečné zejména pro vertikální trubky a trubky s průměrem větším než 25 mm.
Různé izolační zátky jsou dodávány pro pracovní trubky se standardní délkou (pro použití ve vzduchu) a pro pracovní trubky s prodlouženou délkou (pro použití v modifikované atmosféře a ve vakuu). Ve vertikálních pracovních trubkách jsou zapotřebí podpěry pro izolační zátky, pokud nejsou používány s koncovými těsněními pracovní trub (viz níže). Izolační zátky typu D obsahují kovové závěsy, které umožňují vertikální použití a drážku pro přístup k termočlánku. Dodané izolační zátky musí být vhodné pro danou pec a aplikaci.

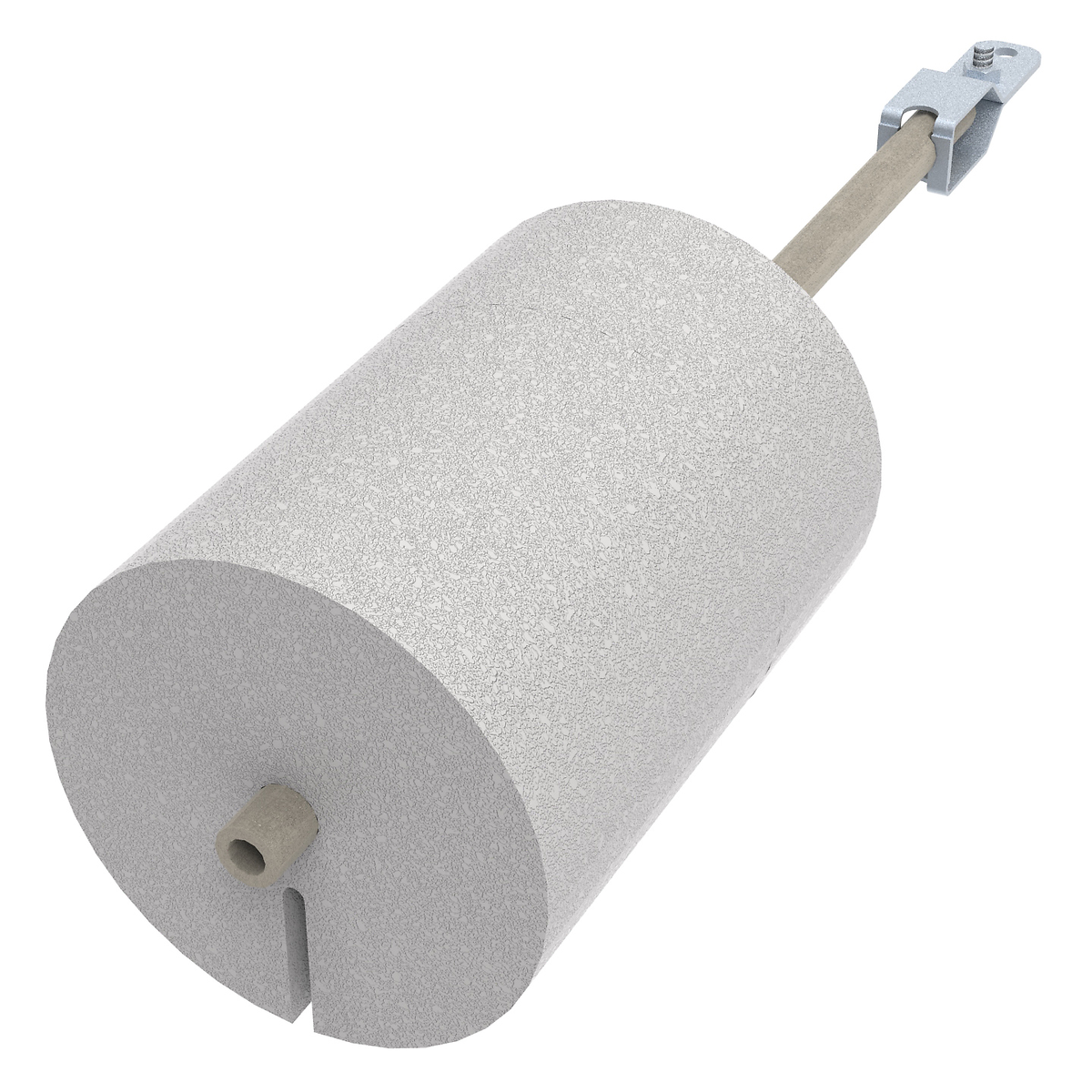

Izolační zátka typ C pro použití ve vzduchu Izolační zátka typ D pro použití ve vzduchu nebo v modifikované atmosféře

Radiační štíty pro pracovní trubici

V prodloužených pracovních trubkách mohou být jako alternativa k izolačním zátkám použity radiační štíty. Jsou zejména vhodné pro bezprašné aplikace a hladiny vakua nižší než 10-3 mbar.
Až do maximální provozní teploty 1200°C jsou štíty zhotoveny z kovu, a nad touto teplotou z keramiky. Ve vertikálních pracovních trubkách jsou zapotřebí podpěry pro radiační štít, pokud není používán s koncovými těsněními pracovní trubky (viz níže). Radiační štíty obsahují kovové závěsy, které umožňují vertikální použití a drážku pro přístup k termočlánkům. Dodané štíty musí vyhovovat dané peci a aplikaci.

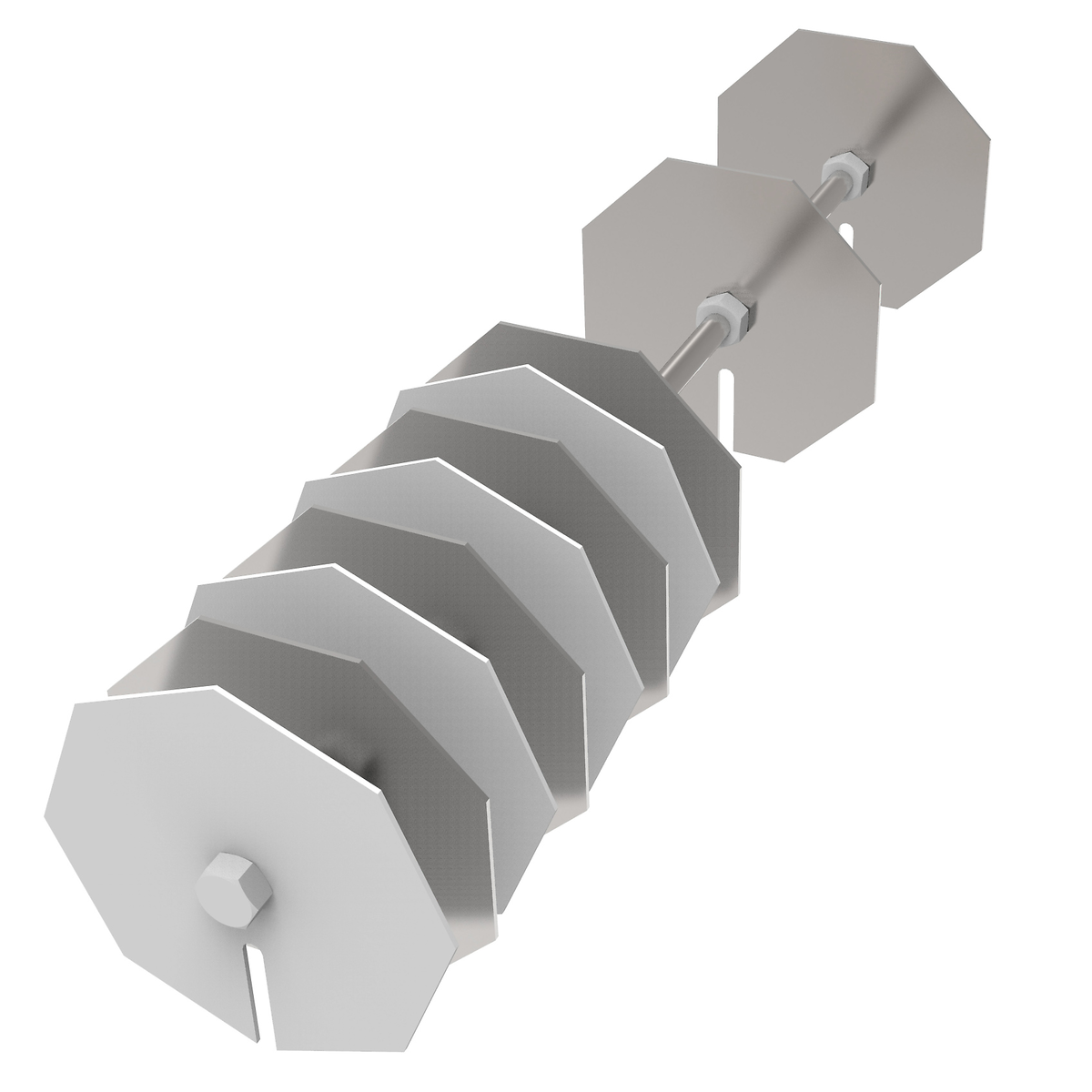

Keramické radiační štíty Kovové radiační štíty

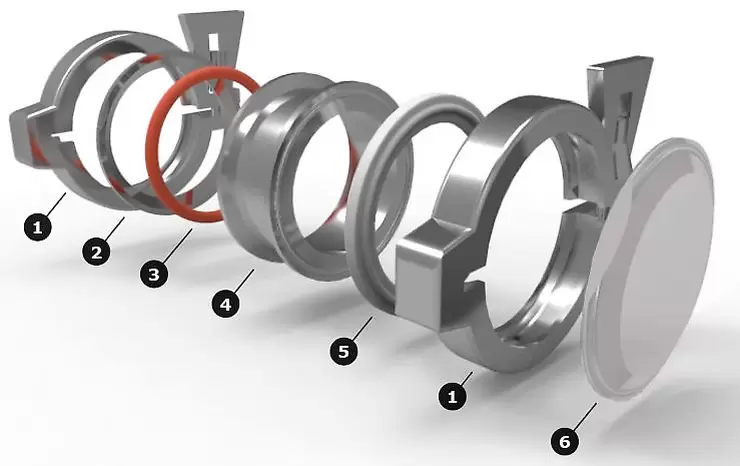

Koncové těsnění pracovní trubice

Koncové těsnění pracovní trubice musí zahrnovat modifikovanou atmosféru a práci s vakuem; možné jsou hladiny vakua 10-6 mbar. Tyto koncové těsnění jsou vyrobeny z nerezové oceli a jsou určeny pro použití pouze s prodlouženými pracovními trubicemi. Jsou k dispozici, aby odpovídala pracovním trubicím s následujícími vnějšími průměry: 32, 46, 60, 70, 86, 100, 111, 150 a 165 mm. Jiné velikosti jsou k dispozici za příplatek.

Pro použití s koncovými těsněními je k dispozici následující příslušenství: slepé těsnění, plynová hubice (vstup/výstup), vakuové příruby (NW16, NW25, NW40 nebo ISO-K 63) a termočlánkové žlázy (ø1.5 mm, 3 mm a 10 mm). V případě, že průměr koncového těsnění je dostatečně velký, kombinace výše uvedených doplňků jsou možné, například plynová hubice (vstup/výstup) + termočlánková žláza.

Koncové těsnění jsou určeny pro použití v kombinaci s izolačními zástrčkami nebo radiačními štíty. Vodou chlazené koncové těsnění jsou k dispozici na vyžádání. S cílem přizpůsobit dodatečnou hmotnost konečných těsnění, se doporučují trubicové podpěry (viz níže).

POZNÁMKA: Přijatelná tolerance vnějšího průměru pracovní trubky je +1,5 mm až -1

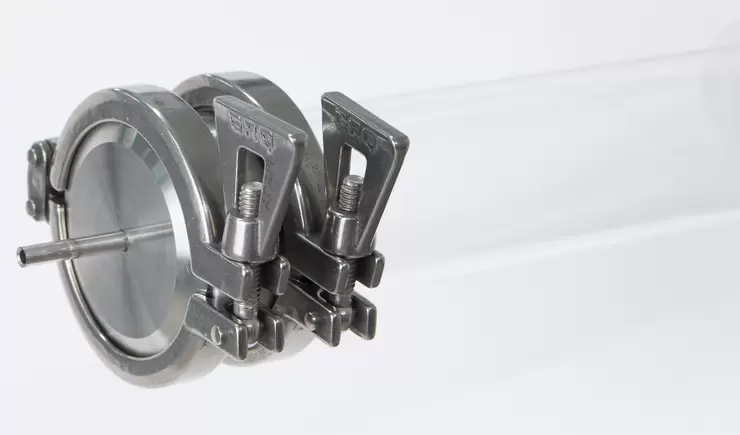

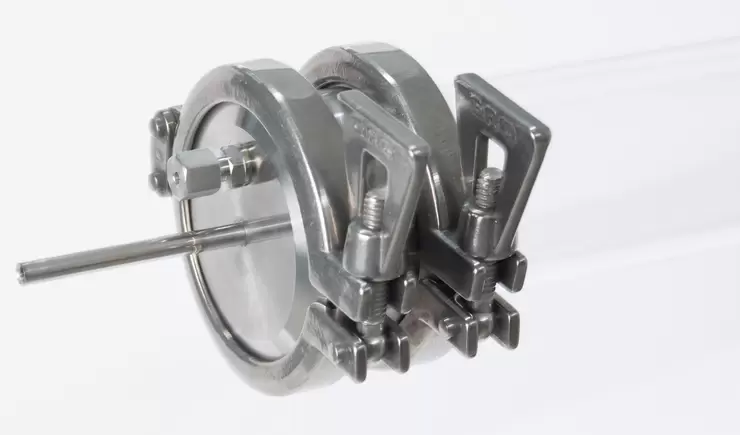

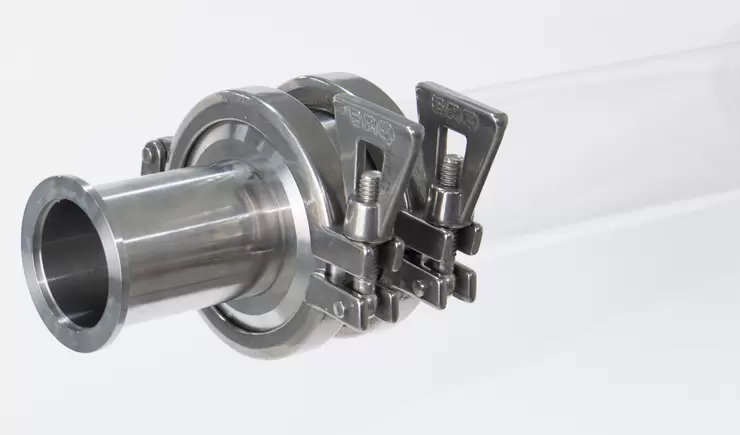

Plynová tryska (vstup/výstup) NW40 vakuová příruba Gas nozzle and Thermocouple gland (1.5 mm)

Podpěry pro pracovní trubici

Trubicové podpěry mají dvě funkce:

  • podporovat prodloužené pracovní trubice
  • podporovat prodloužené pracovní trubice s dodatečnou hmotností koncových těsnění

K dispozici jsou následující dvě verze:



Volitelný hák a pásové trubicové podpěry pro STF a TZF 1500 a 1600°C trubkové vysokoteplotní pece;
standardně dodáváno s CTF a TZF 1700 a 1800°C trubkovými vysokoteplotními pecemi



Volitelné trubicové podpěry namontované na stole pro pece, které nepoužívají hák a pásové podpěry.
