Popis
Tvrdoměr BHT 1000/1500
- měření tvrdosti na velký vzorcích
- metoda Brinell – případně i Rockwell
- volitelně příprava měřeného povrchu frézováním – model BHT-M
- automatizovaný testovací cyklus
- měřící rozsahy testovací výška 1000 /1500 mm; hloubka max. 1000 /1500mm
Tvrdoměry BHT pro měření tvrdosti velkých vzorků
Tvrdoměry BHT jsou určeny pro měření tvrdosti na středně velkých až velkých vzorcích. Tvrdoměr je vybaven elektronicky posuvnou tvrdoměrnou hlavou, která je vybavena příslušným vnikacím tělesem a odpovídajícím vyhodnocovacím objektivem. Volitelně je možné hlavu doplnit i o 8-mi pozicovou revolverovou hlavu, kterou je možné vybavit několika vnikacími tělesy a objektivy.
Měřící proces je zcela automatizován. Operátor vybere pouze měřenou plochu s spustí automatický měřící cyklus. Tvrdoměr automaticky upne měřený vzorek, a provede měření tvrdosti včetně automatického vyhodnocení vtisku.
V případě že je vyžadována před měřením příprava povrchu, tak toto umožňuje tvrdoměrný systém BHT-M, který je vybaven i frézkou pro přípravu měřeného povrchu.

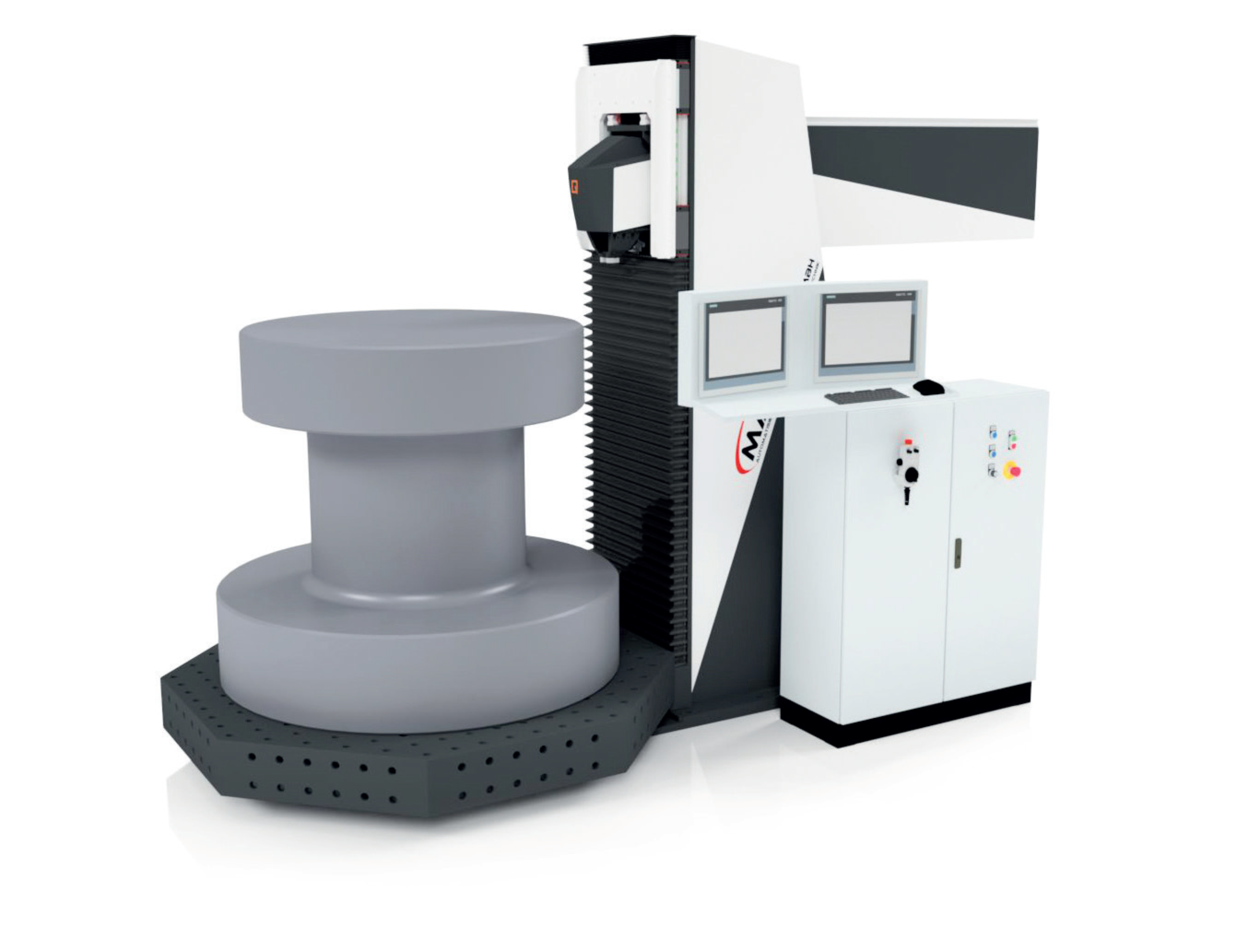

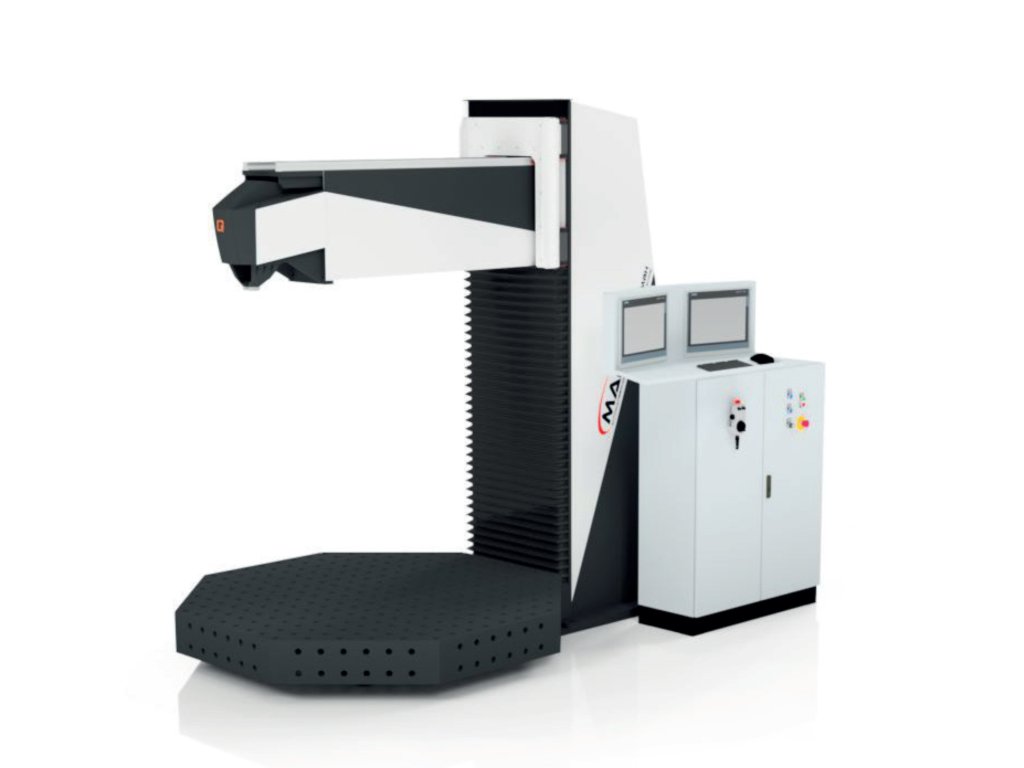

BHT-M 1500
 |
Tento tvrdoměr je určen pro měření tvrdosti na velkých, již opracovaných vzorcích (např. soustružené prstence, velké hřídele atd.). Tvrdoměr je automatický včetně otočného stolu, tak pomocí uložených šablon lze pak měřit součást v několika bodech zcela automaticky. Model tvrdoměr BHT má stejné funkce jako systém BHT- M, jen není vybaven přípravou povrchu.
Pro model BHT 1500 jsou dostupné všechny níže uvedené volitelné varianty.
Na obrázku: |

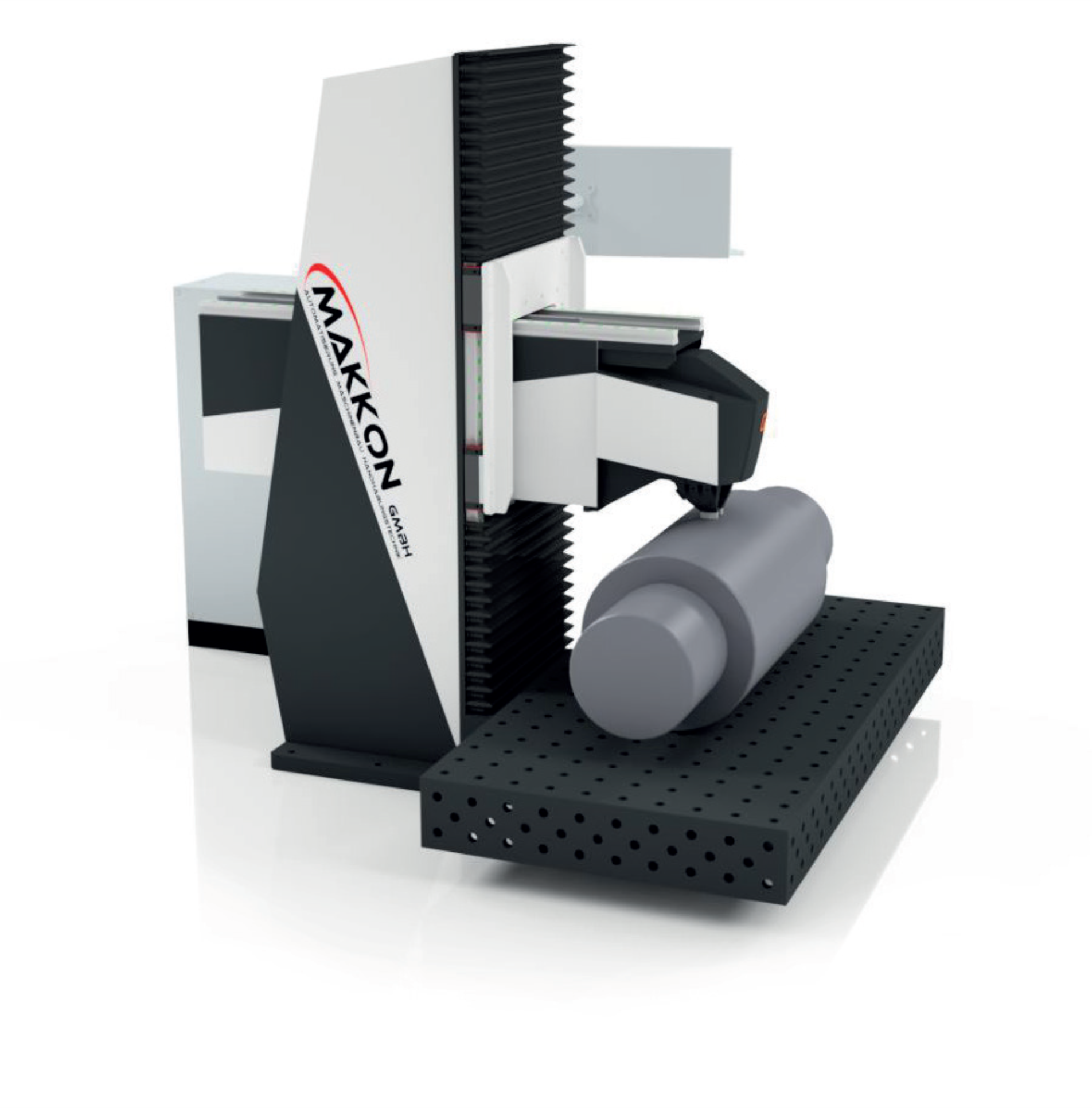

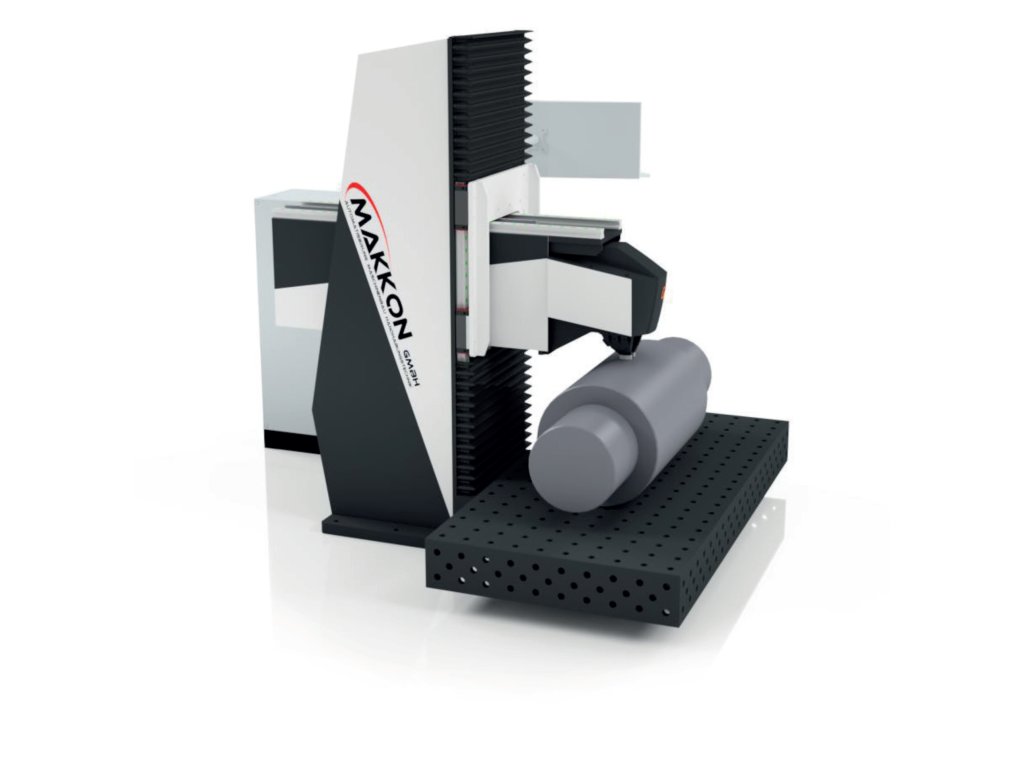

BHT 1000
 |
BHT 1000 je menší plně automatický tvrdoměr vhodný pro nižší a lehčí vzorky. Pro model BHT 1000 jsou dostupné všechny níže uvedené volitelné varianty.

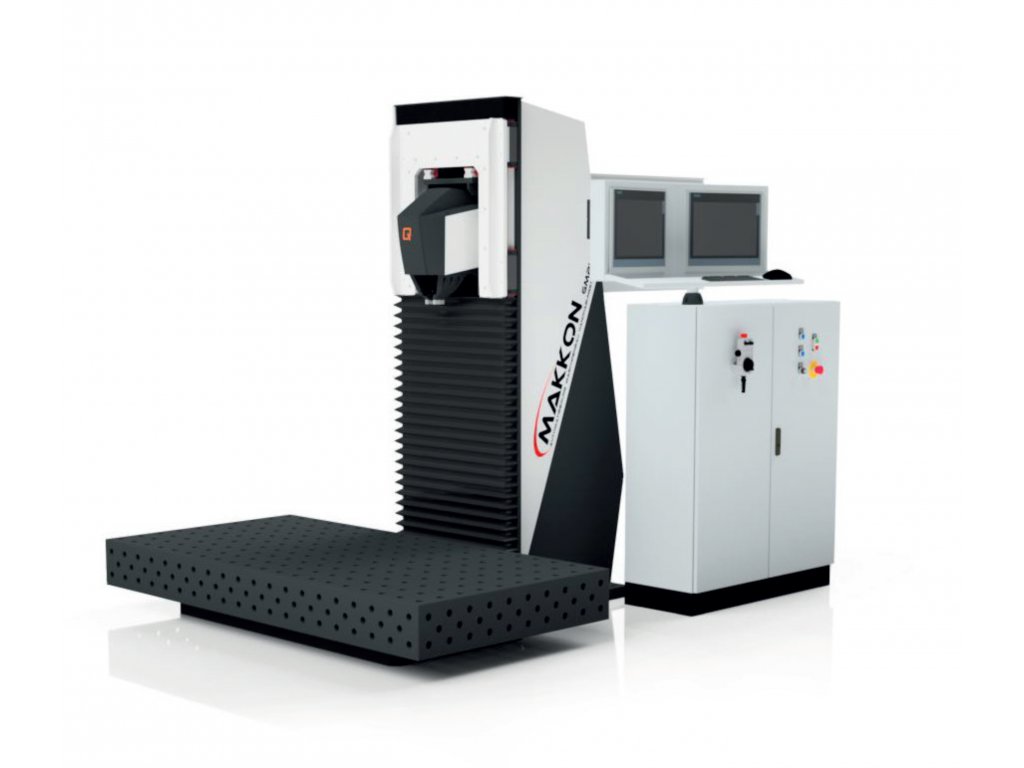

Na obrázku: BHT-M 1000 s obdélníkovým stolem a rotační osou v rámu stroje. |
 |
 |
 |
|

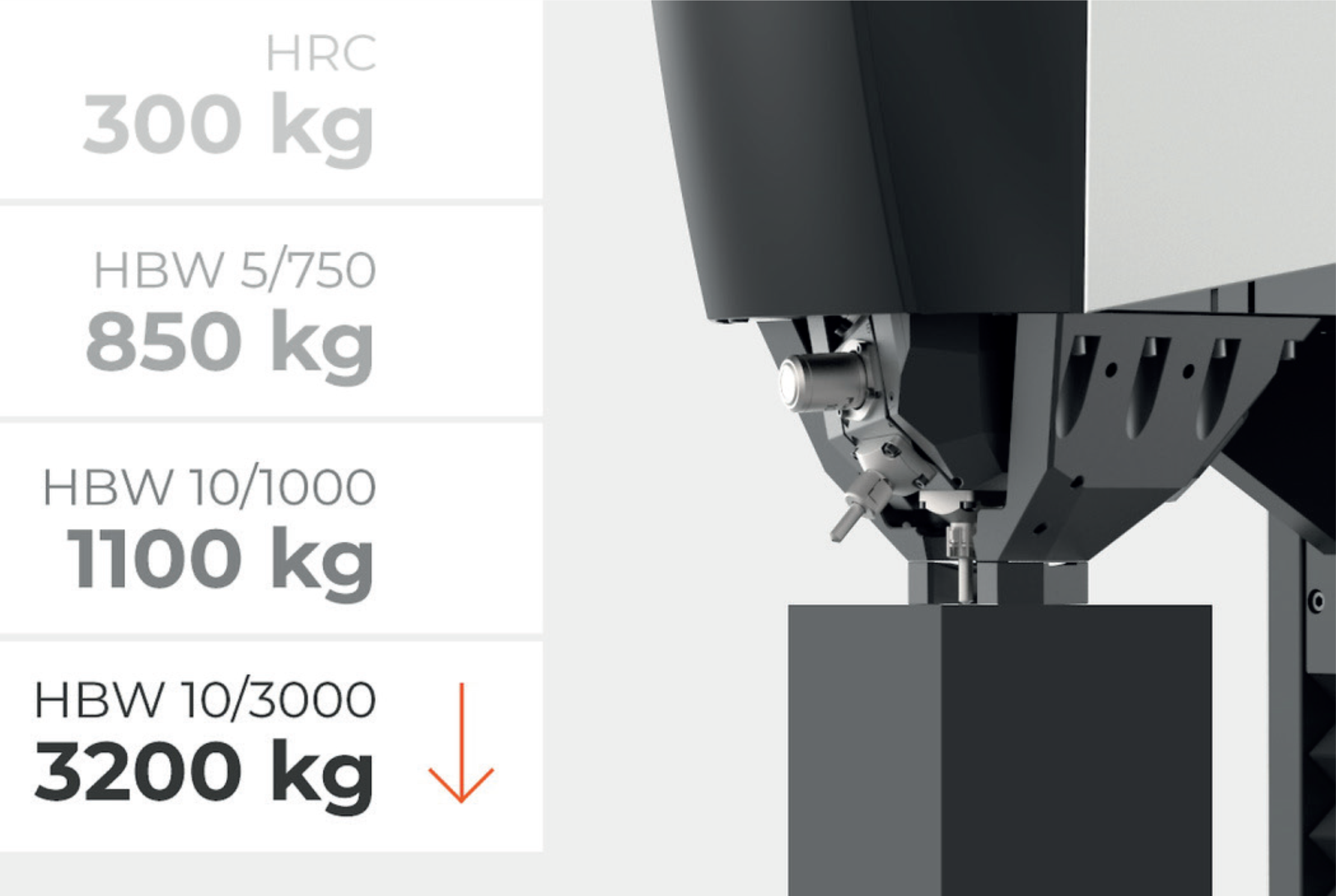

Robustní upínací hlava – upínací síla až 3200 kg
|

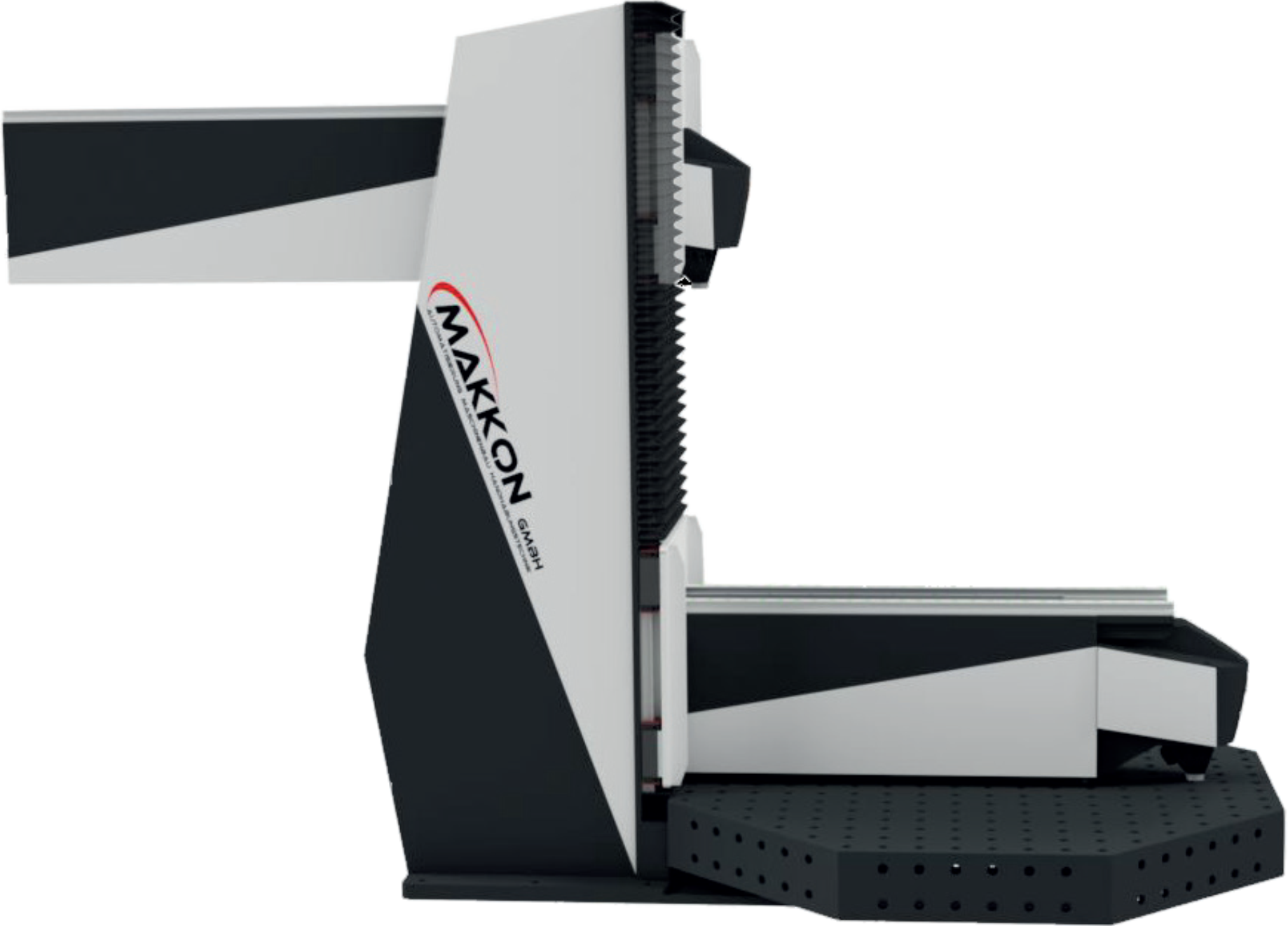

Osa rotace v rámu tvrdoměru |

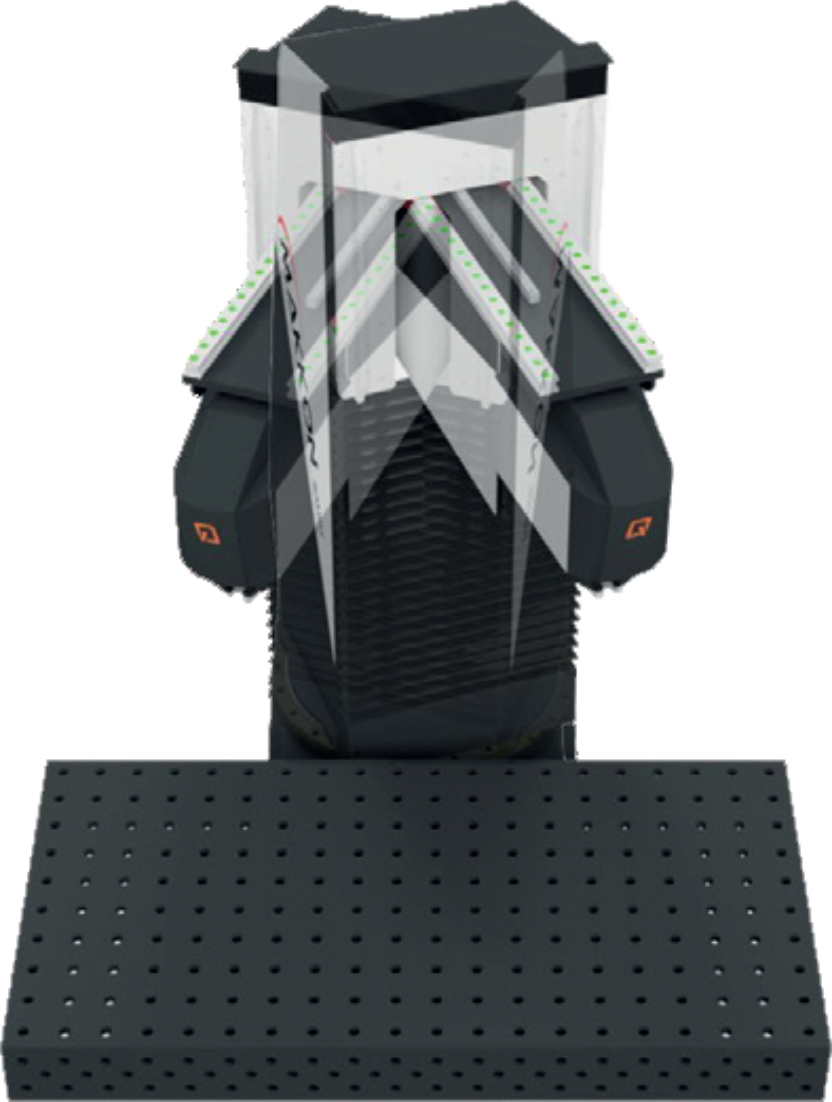

Elektrický pohyb v ose X a Z |
 |
 |
 |
|
Vysoce kvalitní testovací snímky vtisků
|

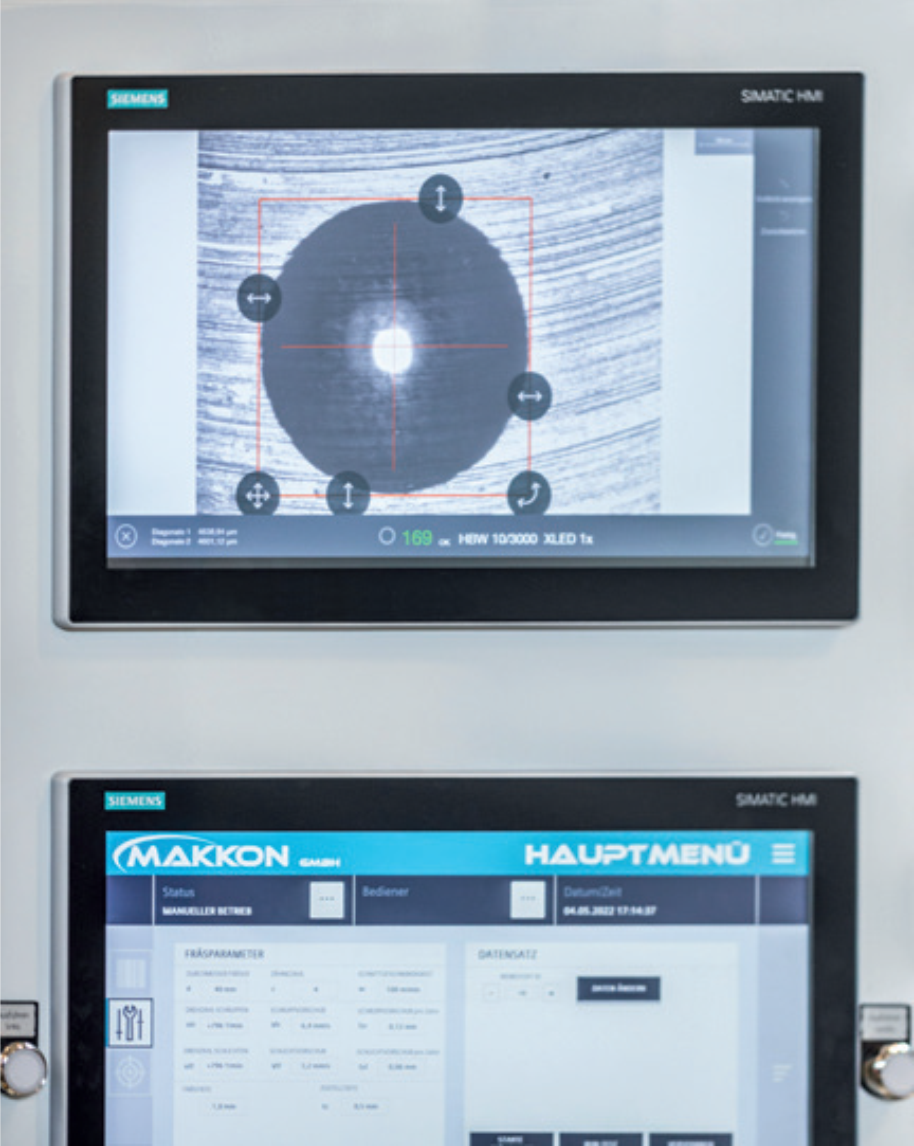

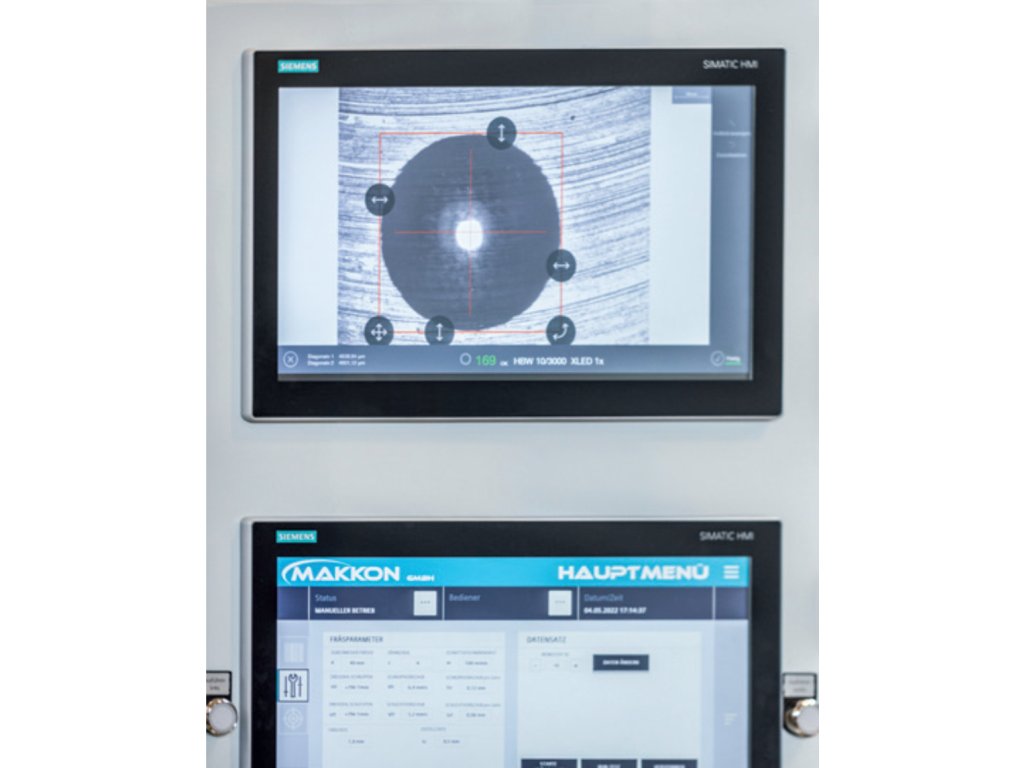

Vyhodnocení vtisku a měřící rozhraní (dotykový panel) |

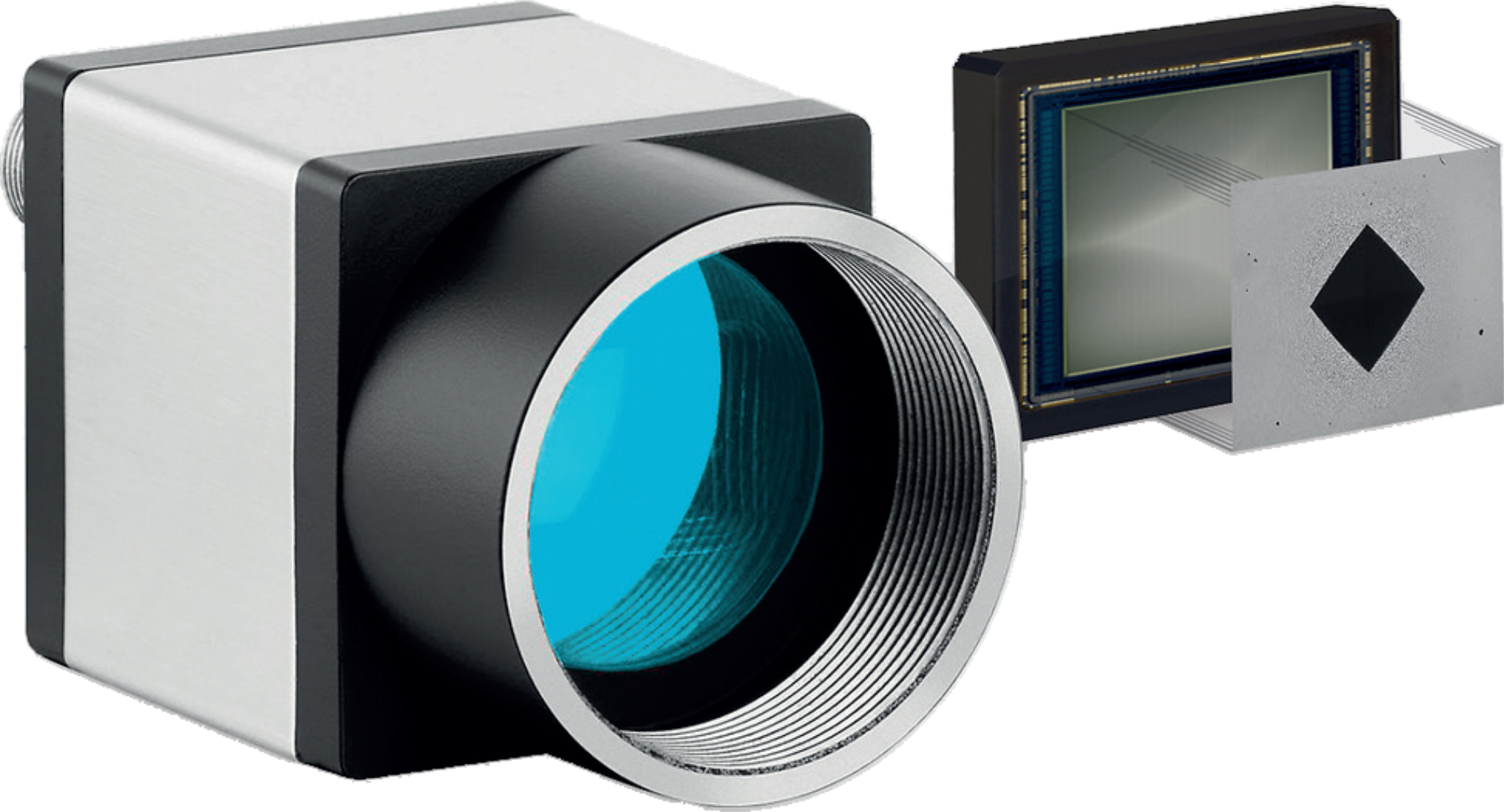

Rychlá ethernetová kamera pro pořizování kvalitních fotek měřených bodů |
VOLITELNÉ PŘÍDAVNÉ ZAŘÍZENÍ
VARIANTA A - OTOČNÁ OSA V TĚLE STROJE
 |
|
VARIANTA B - OTOČNÁ OSA VE STOLE
 |
|
VARIANTA C - VOLBA PRACOVNÍHO STOLU
 |
|
VARIANTA D - TESTOVACÍ BUŇKA SE DVĚMA STOLY
 |
|
VARIANTA E - ZAŘÍZENÍ PRO UPNUTÍ SKRUŽE RŮZNÝCH ROZMĚRŮ
 |
|
VARIANTA F - AUTOMATICKÁ KALIBRACE
 |
|
VARIANTA G - VÝŠKOVĚ NASTAVITELNÝ PODSTAVEC STOLU
 |
|
VARIANTA H - LASEROVÉ GRAVÍROVÁNÍ / QR KÓD
 |
|
VOLITELNÉ MOŽNOSTI TECHNOLOGIE ŘÍZENÍ
VARIANTA I - OVLÁDÁNÍ POMOCÍ TABLETU
 |
|
VARIANTA L - ČTEČKA QR KÓDŮ
 |
|
VOLITELNÉ PŘÍDAVNÉ ZAŘÍZENÍ K TESTOVÁNÍ TVRDOSTI
VARIANTA M - AUTOMATICKÁ 8-POZICOVÁ REVOLVEROVÁ HLAVA
 |
|
VARIANTA N - ROCKWELL MODULY
 |
|
VARIANTA O - PODPORA VÝROBY
 |
|
VARIANTA P - KALIBRACE DAKKS
 |
|
PARAMETRY:
|
Testovací výška (Y) |
1000 mm / 1500 mm |
|
Hloubka hrdla (X) |
max 1000 mm / max 1500 mm |
|
Maximální hmotnost obrobku |
8 tun / 10 tun |
|
Poháněné osy |
osa X / Y / Z |
|
Testovací metoda |
Brinell (DIN EN ISO 6506, ASTM E-10) volitelně Rockwell |
|
Testovací cyklus |
plně automatizovaný |
|
Řídící software |
Siemens Opix T2 |
Standardní systémy pro testování tvrdosti_Makkon (13.8 MB)
VIDEA:
| Testovací výška (Y) | 1000 mm / 1500 mm |
| Hloubka hrdla (X) | max 1000 mm / max 1500 mm |
| Maximální hmotnost obrobku | 8 tun / 10 tun |
| Poháněné osy | osa X / Y / Z |
| Testovací metoda | Brinell (DIN EN ISO 6506, ASTM E-10) volitelně Rockwell |
| Testovací cyklus | plně automatizovaný |
| Řídící software | Siemens Opix T2 |
