Tvrdoměr BHT M 1000/1500

Větší verze BHT-M 1500 je vhodná zejména pro měření velkých vzorků. S volitelným osmihranným stolem lze velmi efektivně testovat prstencové nebo vícenásobné součásti s opakujícími se zkušebními body

Pro model BHT-M 1500 jsou dostupné všechny níže uvedené volitelné varianty.

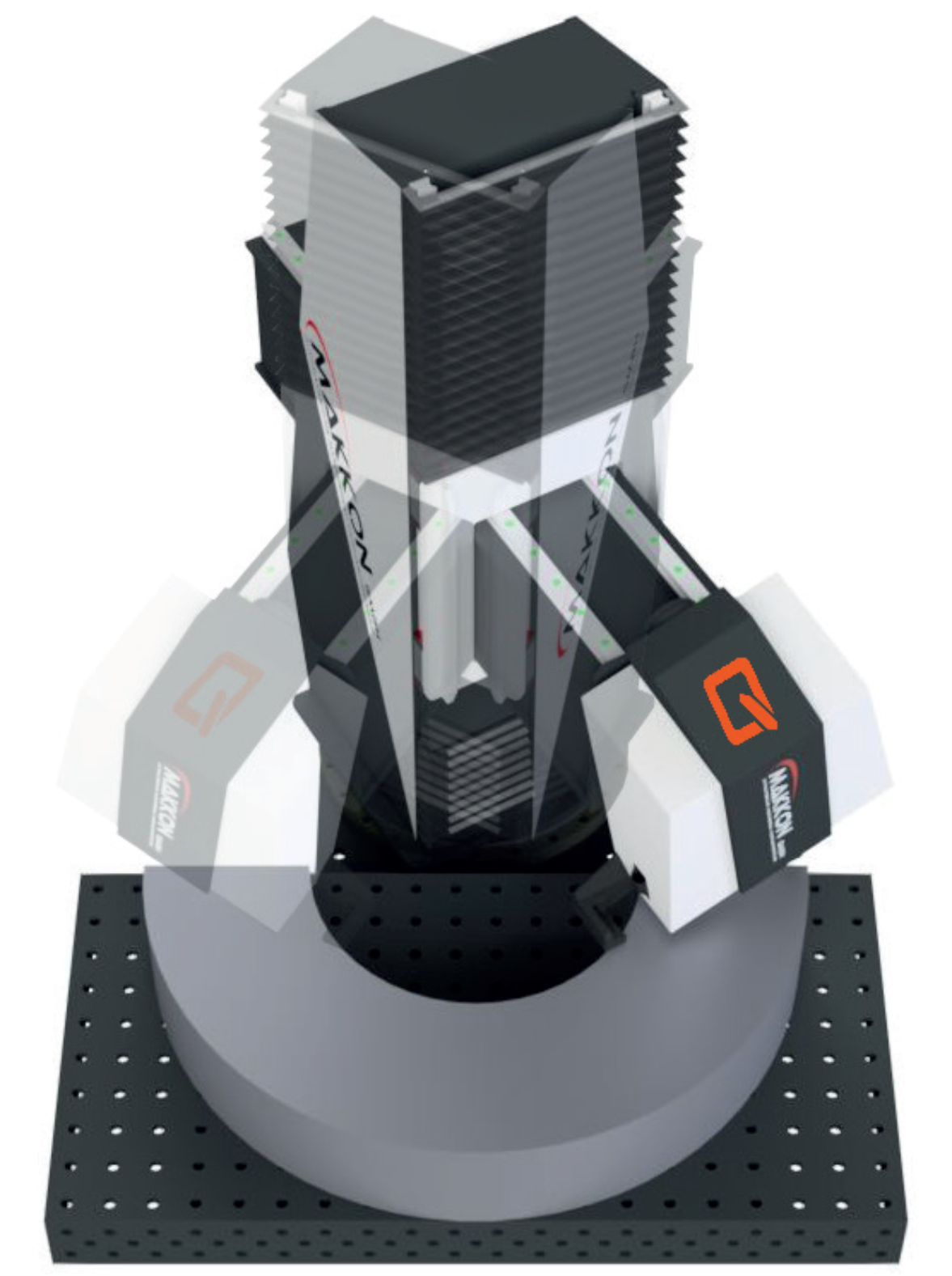

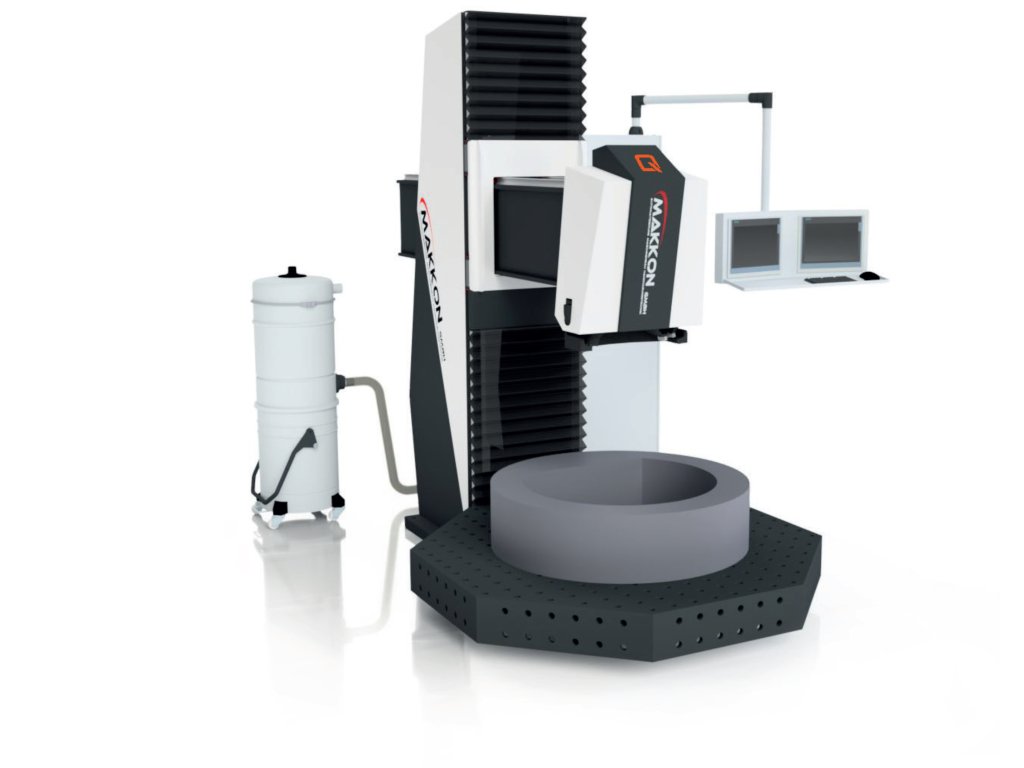

Na obrázku:

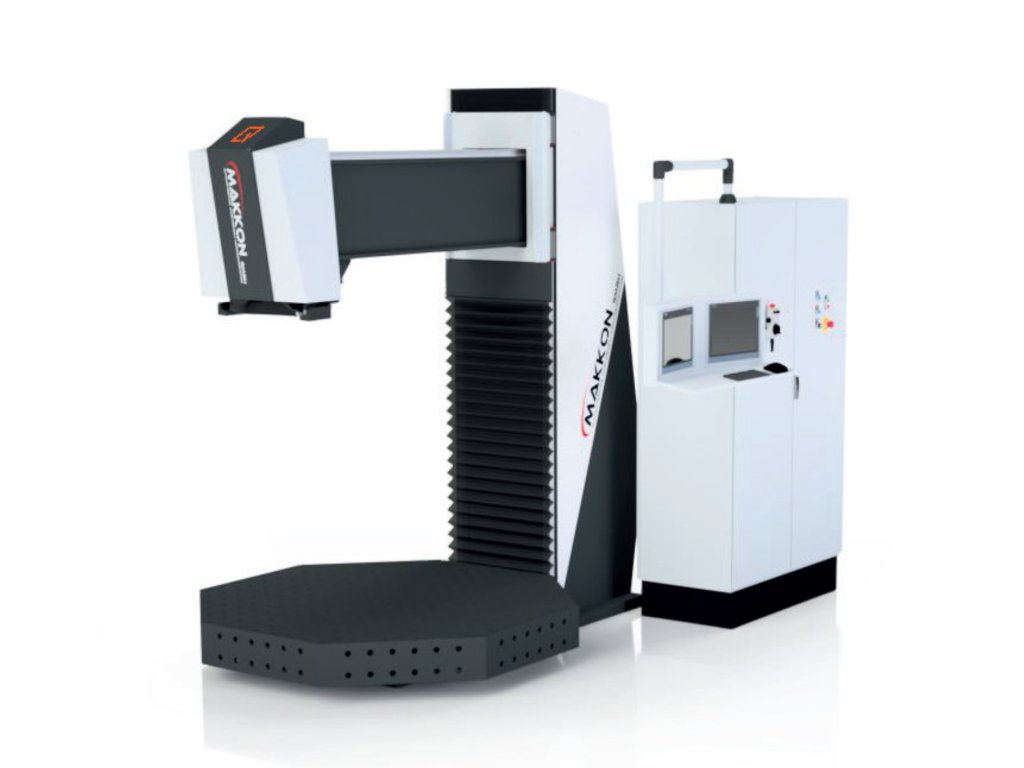

BHT-M 1500 s osmihranným stolem a rotační osou v upínacím stole.

BHT-M 1000 je menší varianta se stejným systémem - plně automatické frézování a měření tvrdosti. Tato menší varianta je vhodná zejména pro menší velikosti vzorků a pro individuální zkoušky.

Pro model BHT-M 1000 jsou dostupné všechny níže uvedené volitelné varianty.

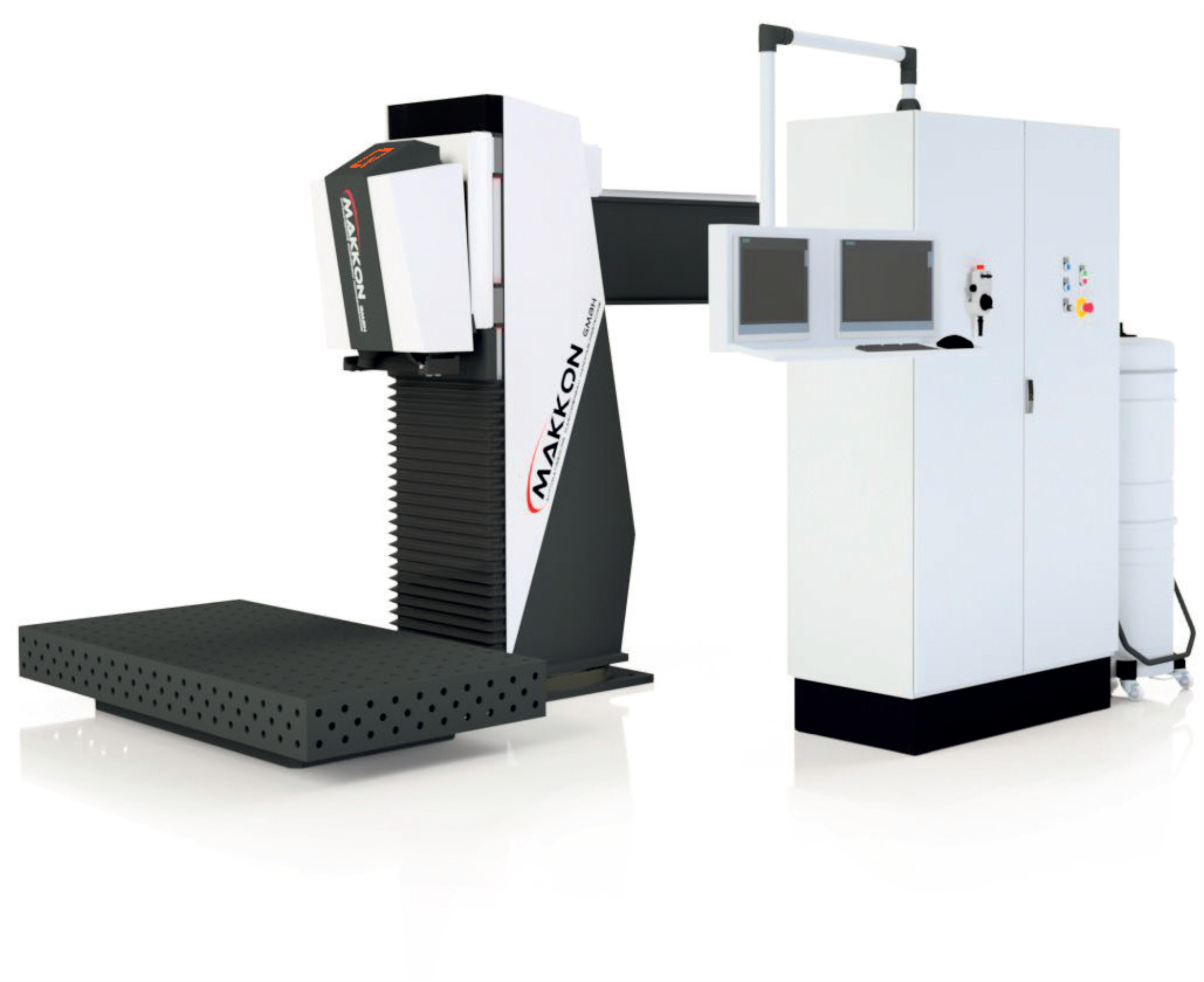

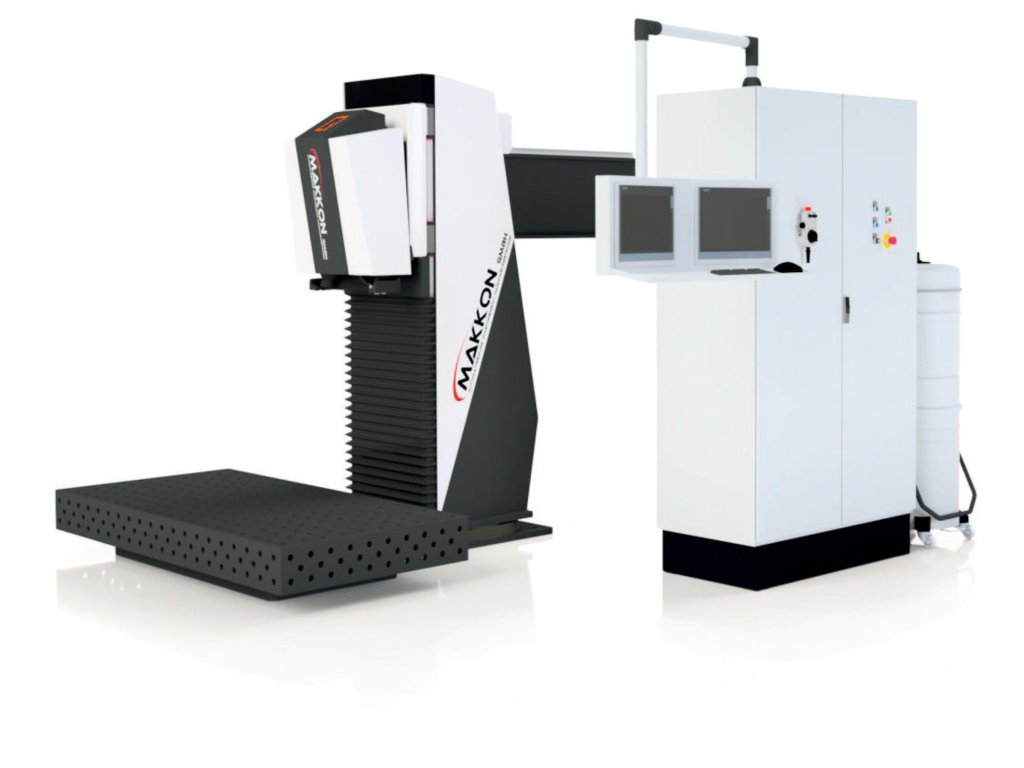

Na obrázku:

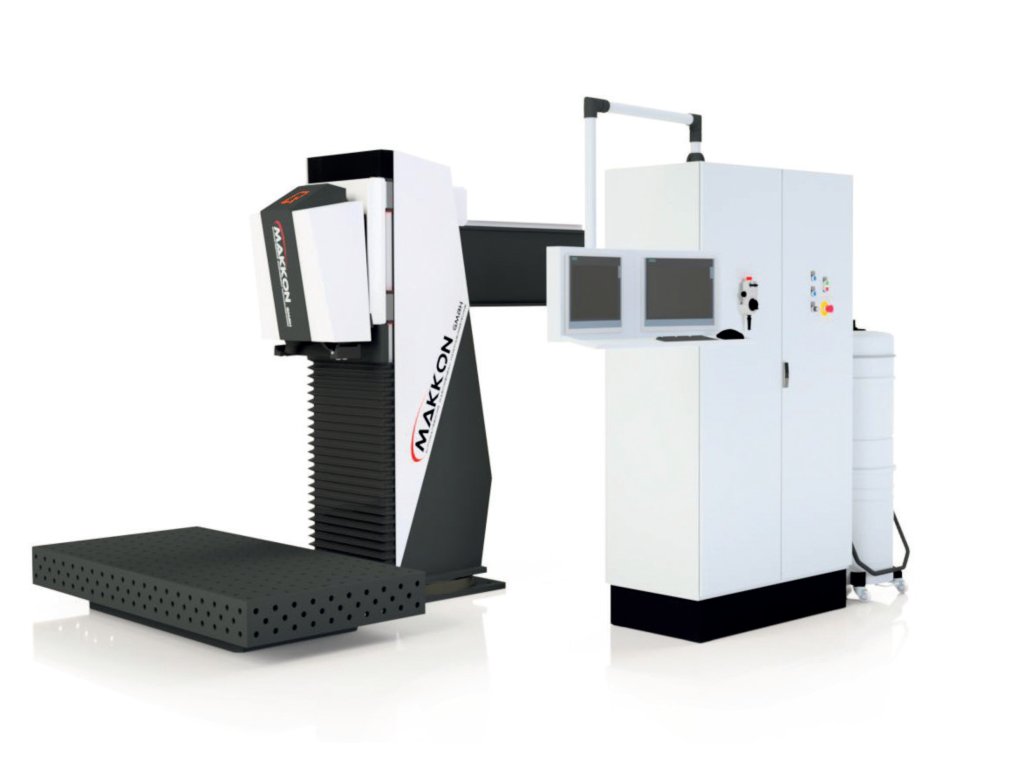

BHT-M 1000 s obdélníkovým stolem a rotací v rámu stroje.

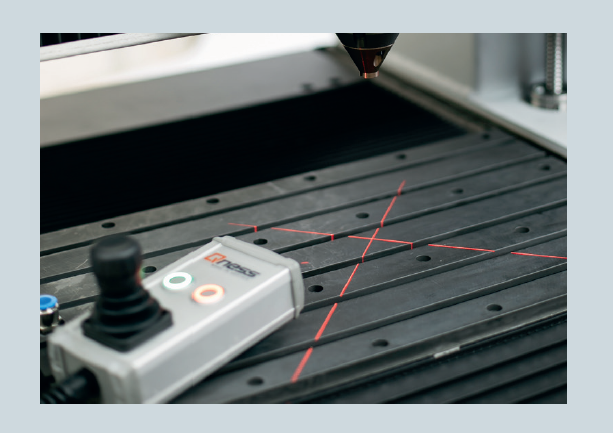

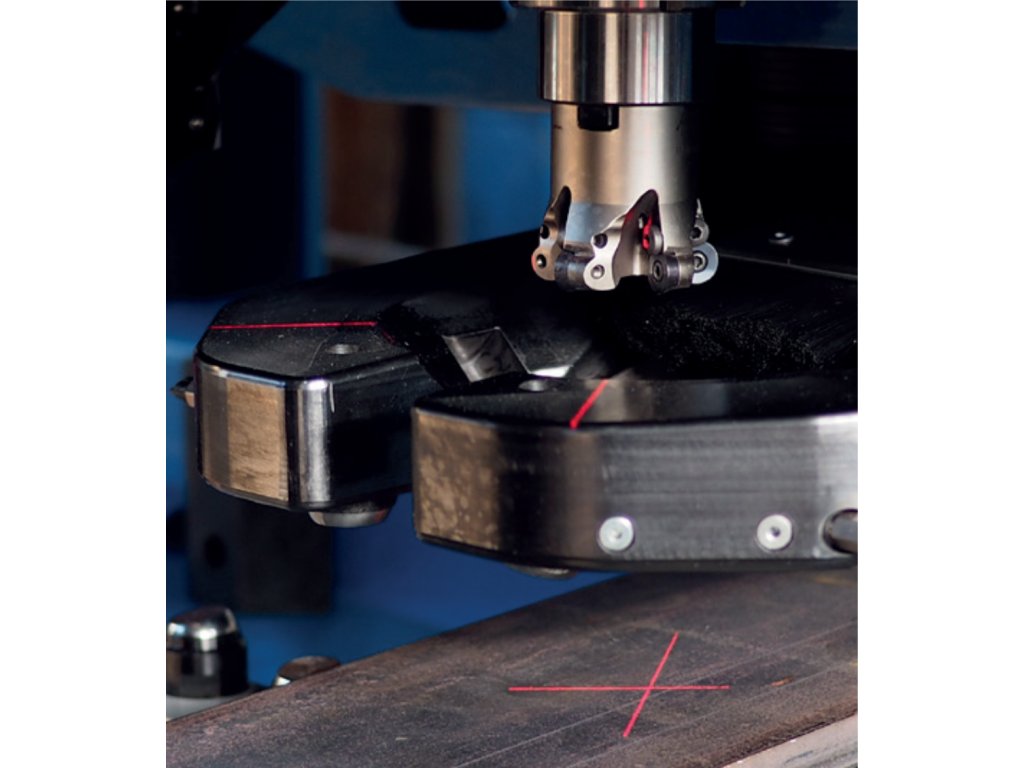

Křížový čárový laser s HM frézou a přidržovací systém vzorků

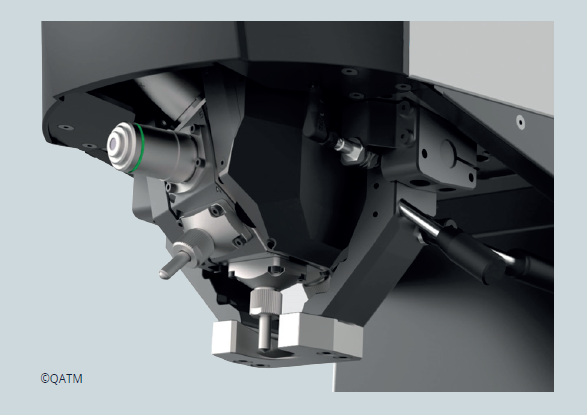

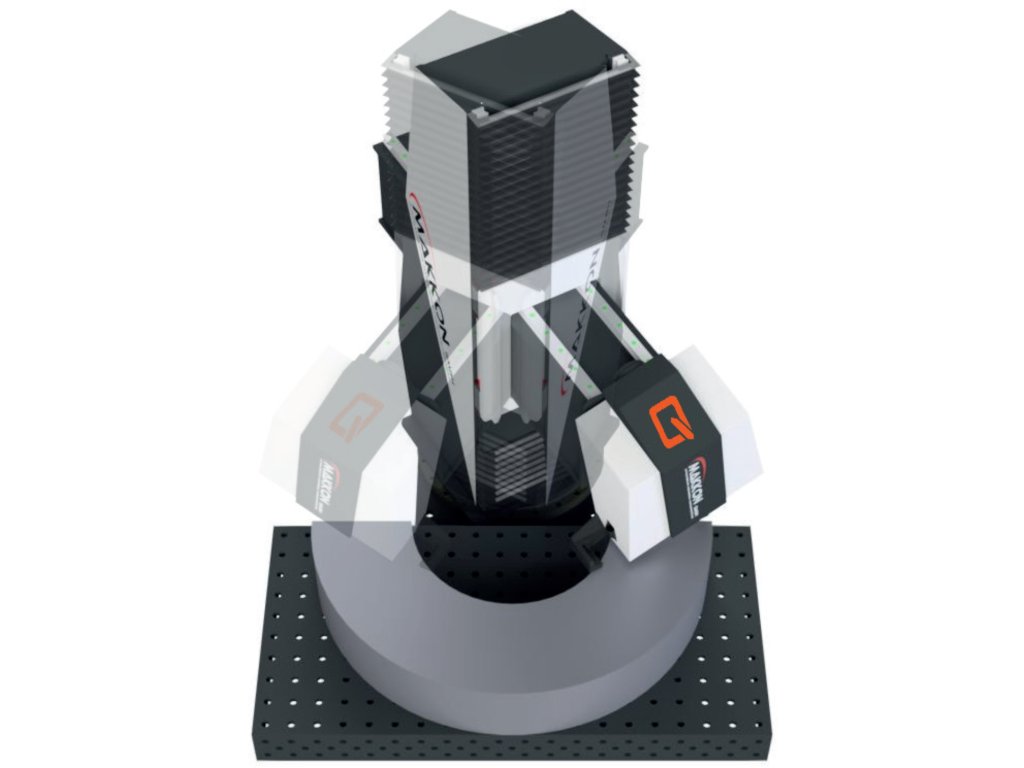

Otočná zkušební hlava pro testování nebo frézování

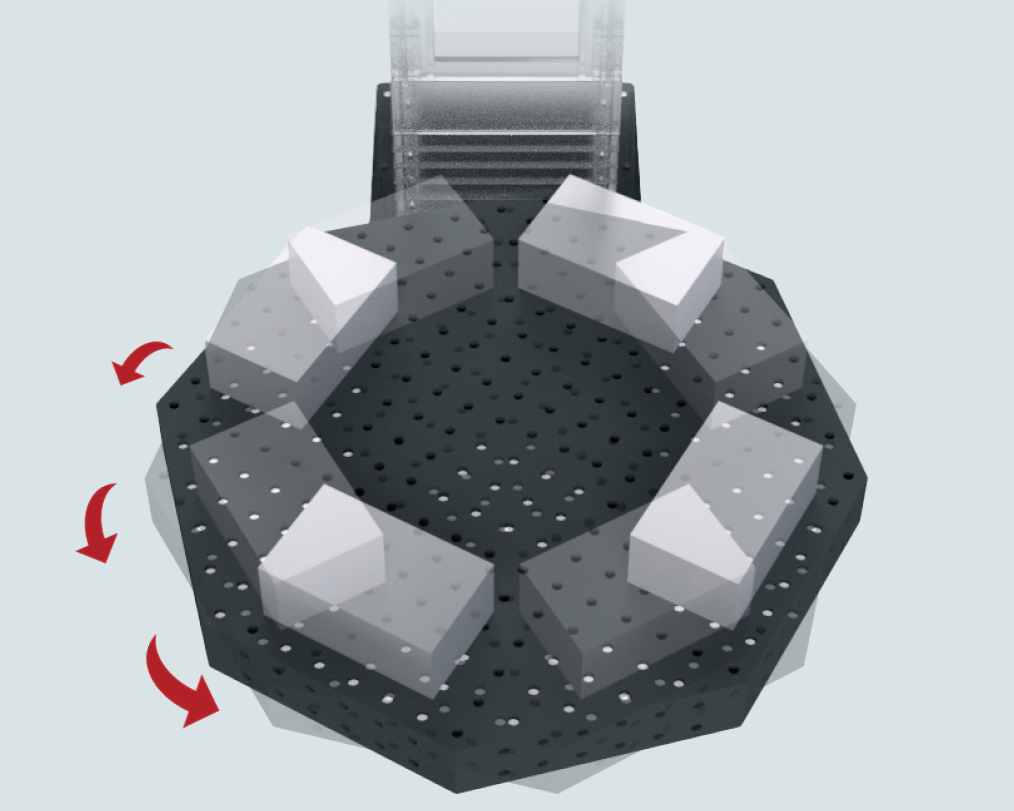

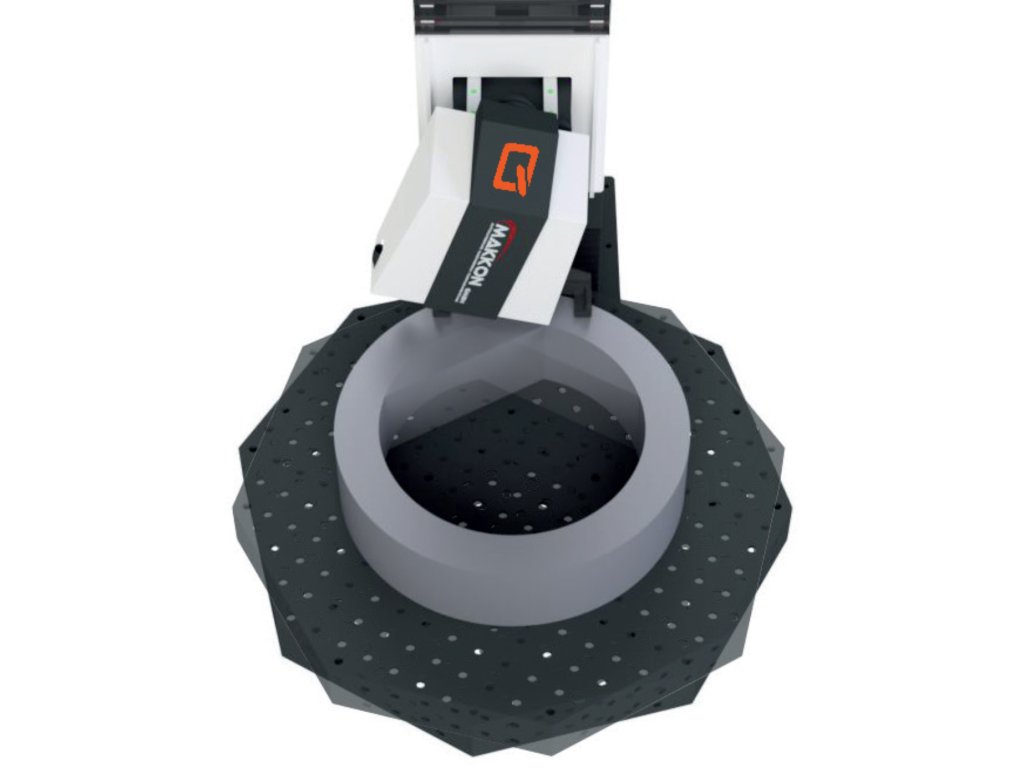

Osa rotace v osmihranném stole

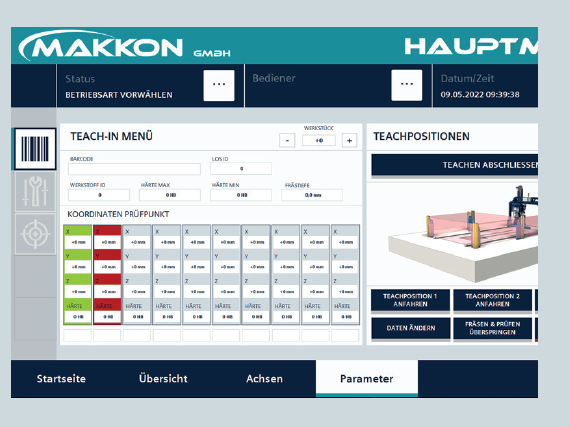

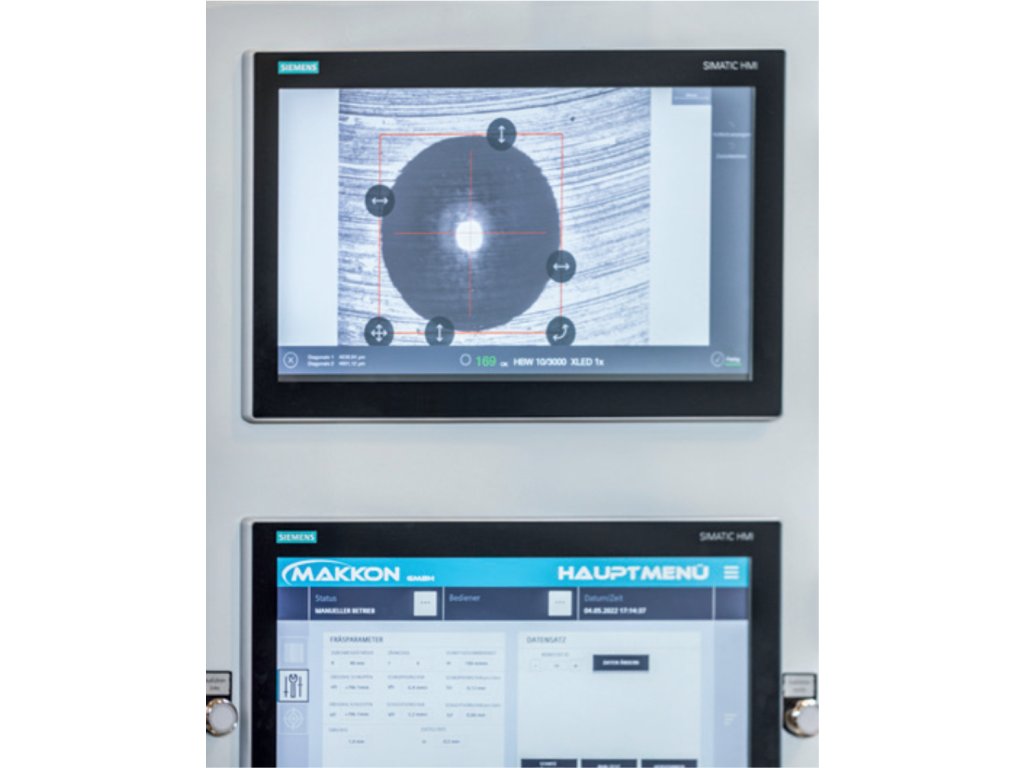

Vyhodnocení vtisku a měřící rozhraní (dotykový panel)

Elektronický pohyb v ose X a Z

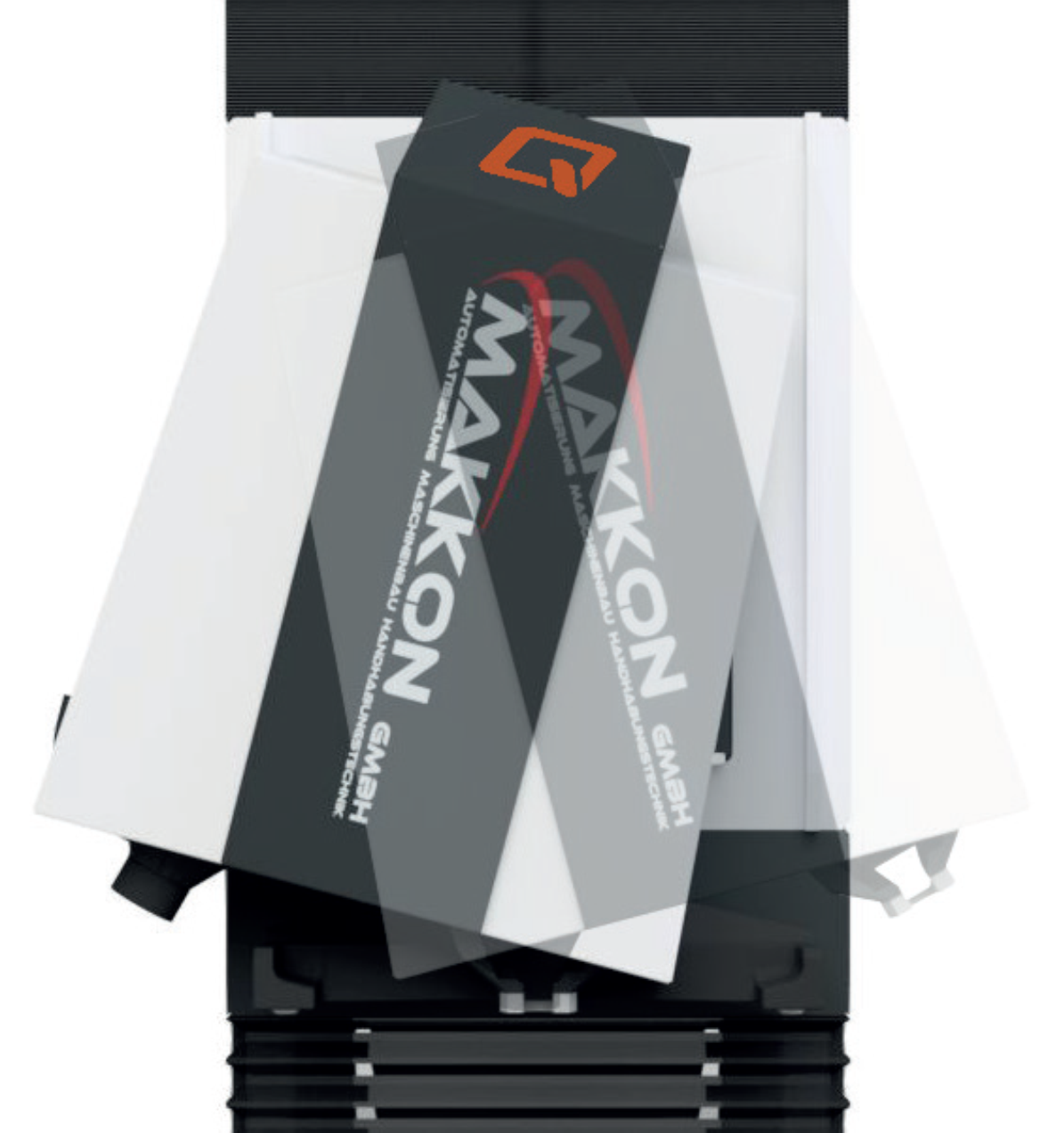

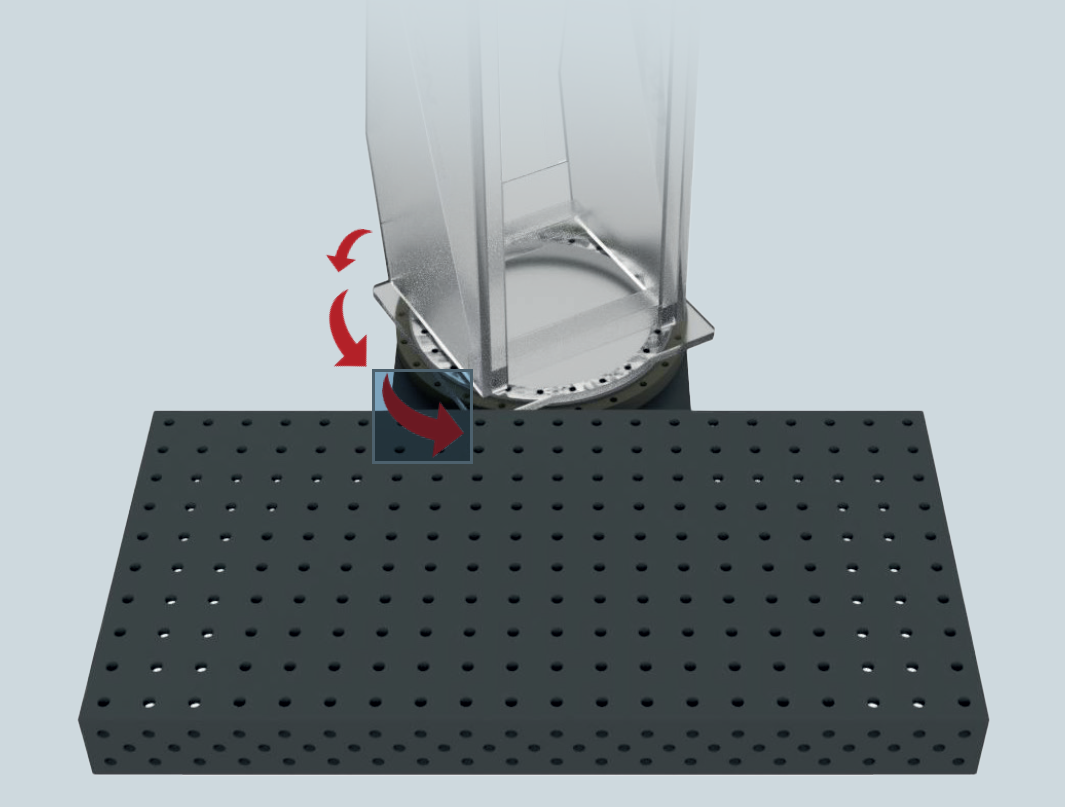

Osa rotace v rámu tvrdoměru

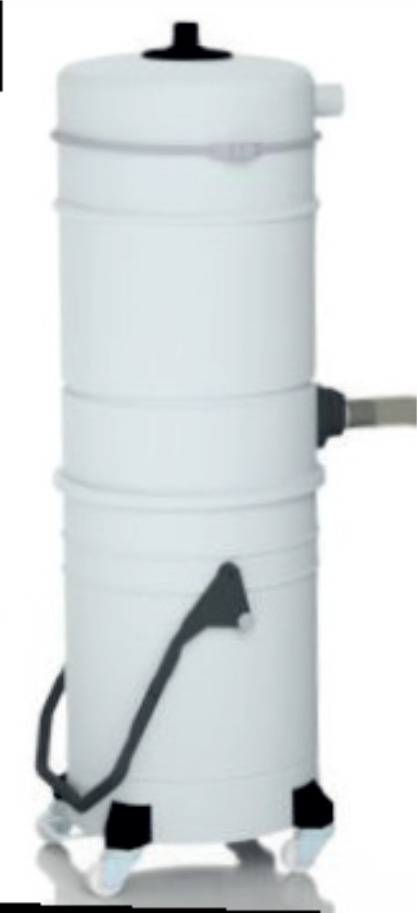

Průmyslový odsavač třísek

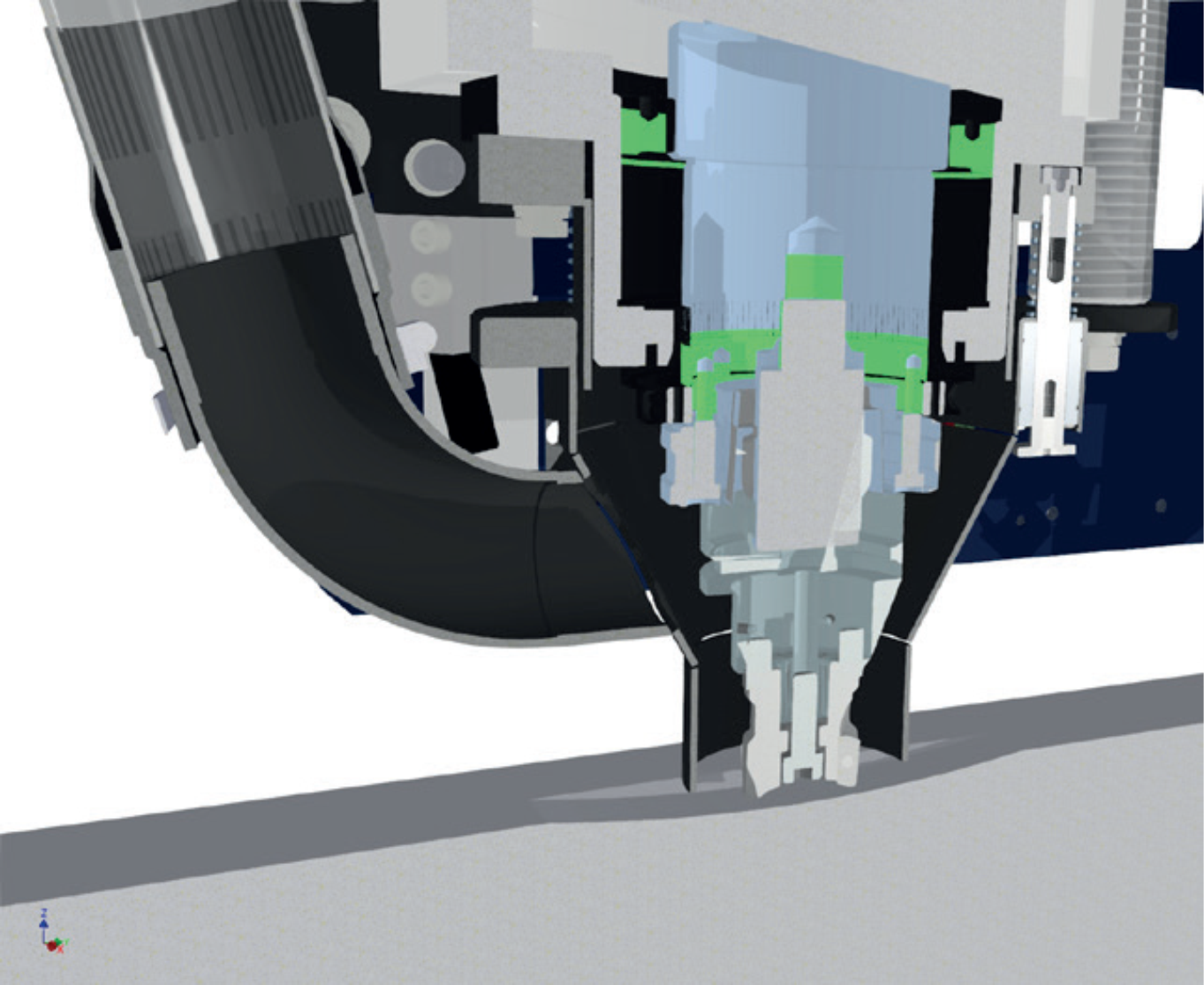

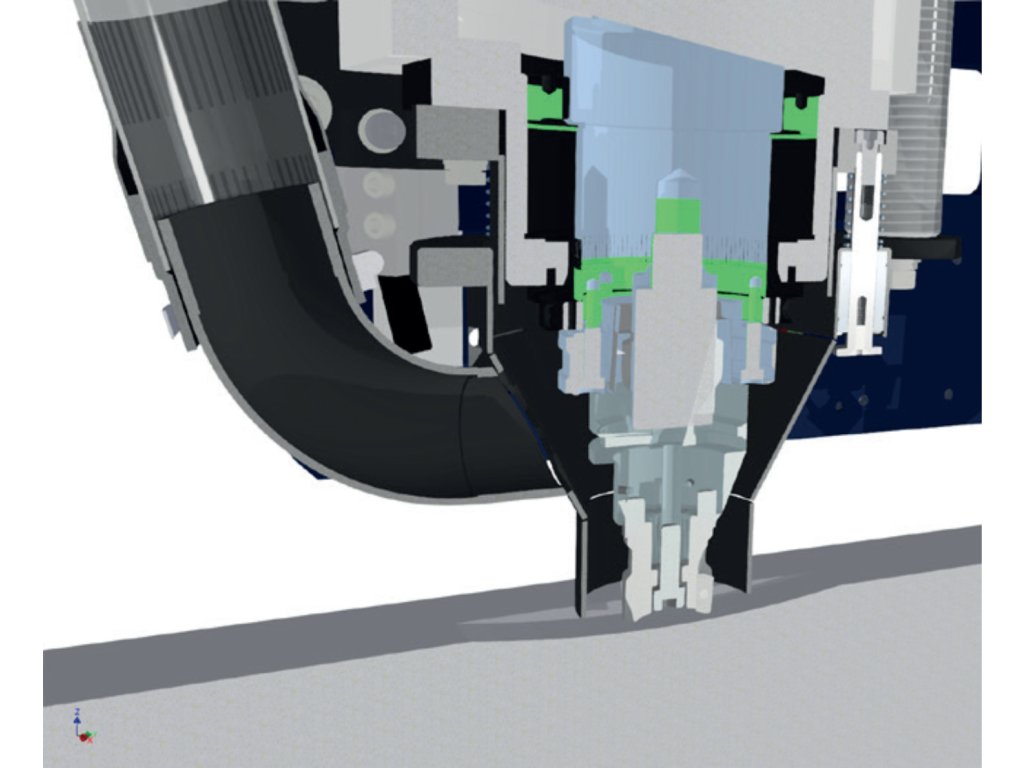

Efektivní odsávání třísek u frézovací hlavy - detail

• pro obdélníkové tvary stolu
• úhel otáčení až 370°
• elektrický pohon
• dálkového ovládání

• pro osmihranné tvary stolu
• elektrický pohon
• dálkového ovládání

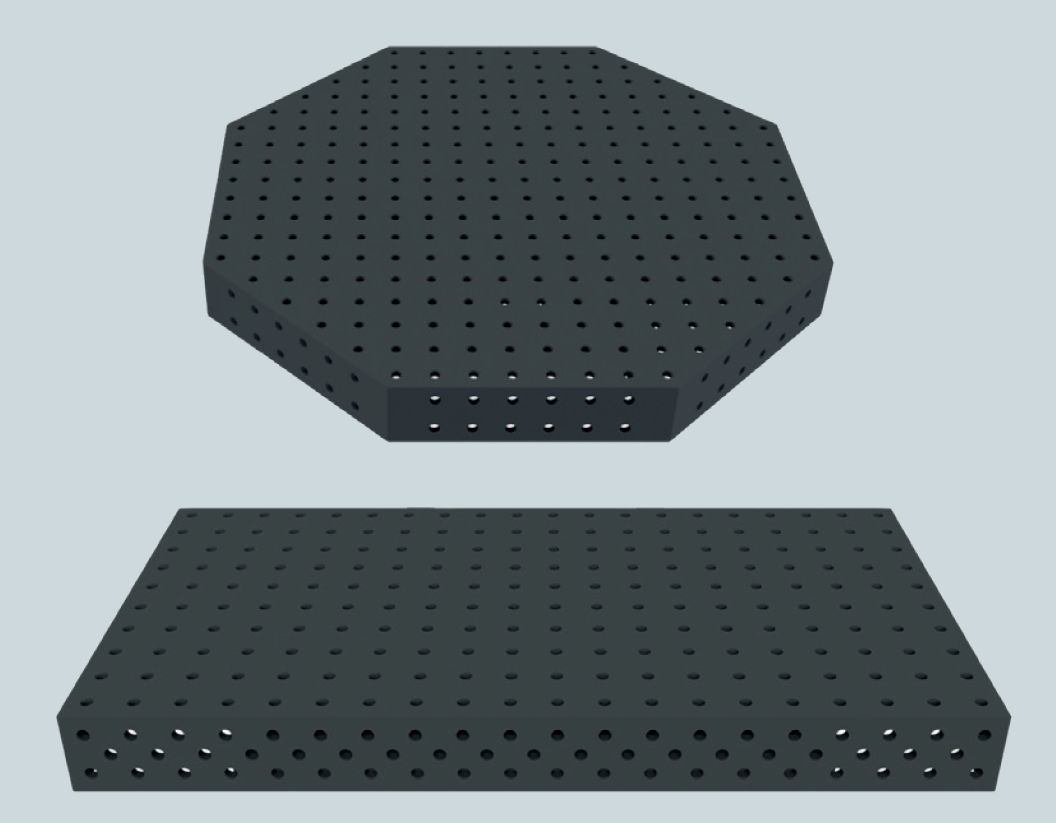

• volitelné mezi obdélníkovým a osmihranným
• materiál: plazmově nitrovaná ocel
• s upínacím příslušenstvím
• rozměry: 2000x1000 - 3000x1500 / SW 1500-1800

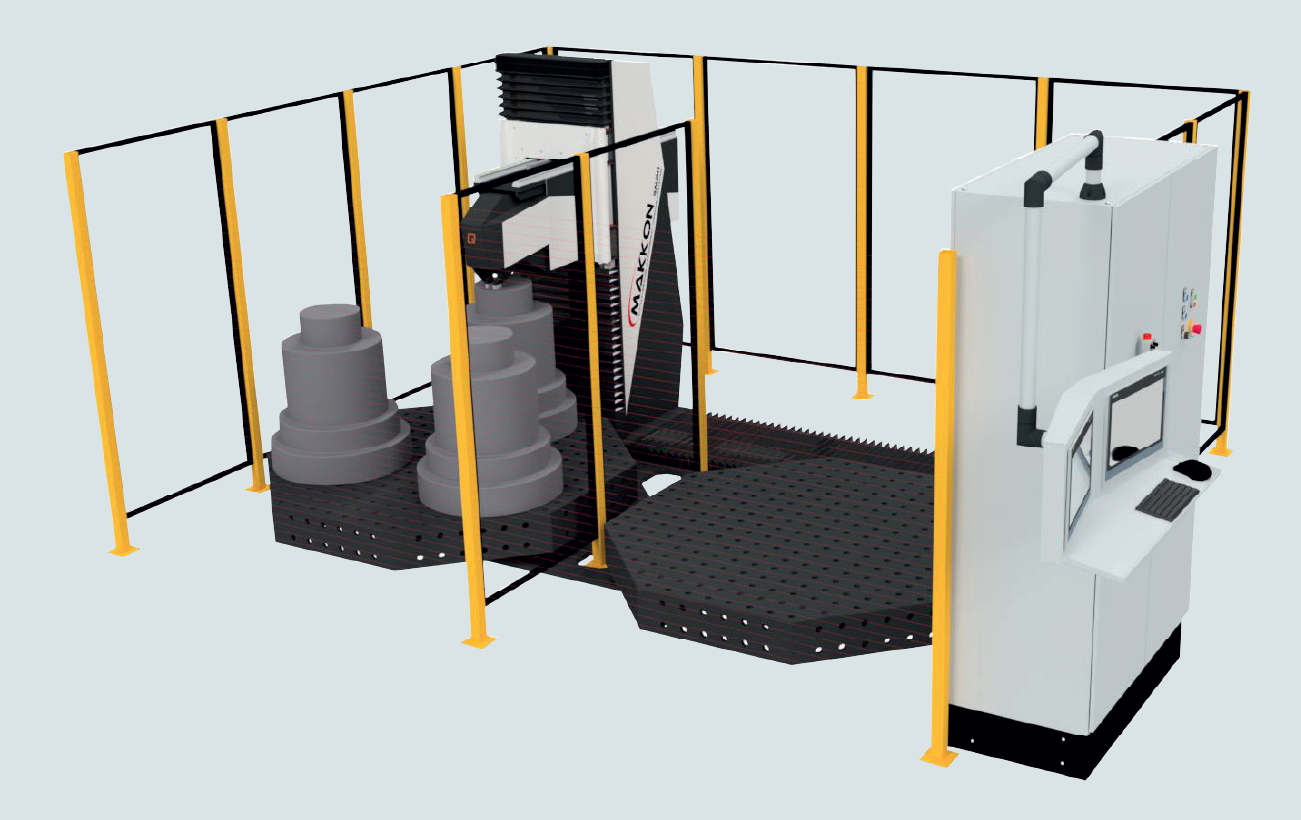

• tvrdoměr je uložen na posuvné kolejnicí a může přejíždět mezi dvěma pracovišti

• pro automatické měření v sériové výrobě

• konstrukce a vybavení dle požadavků zákazníka


• pro obdélníkové tvary stolů
• elektrickým pohonem nebo bez něj

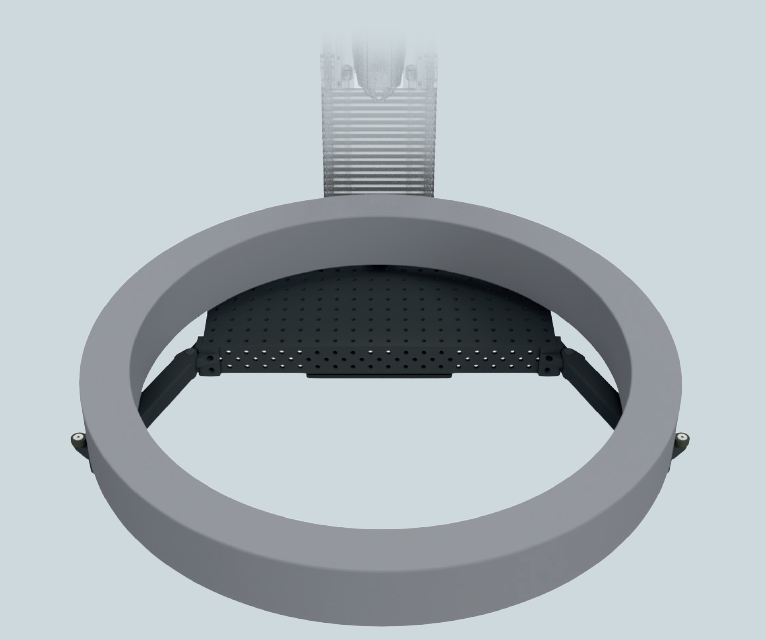

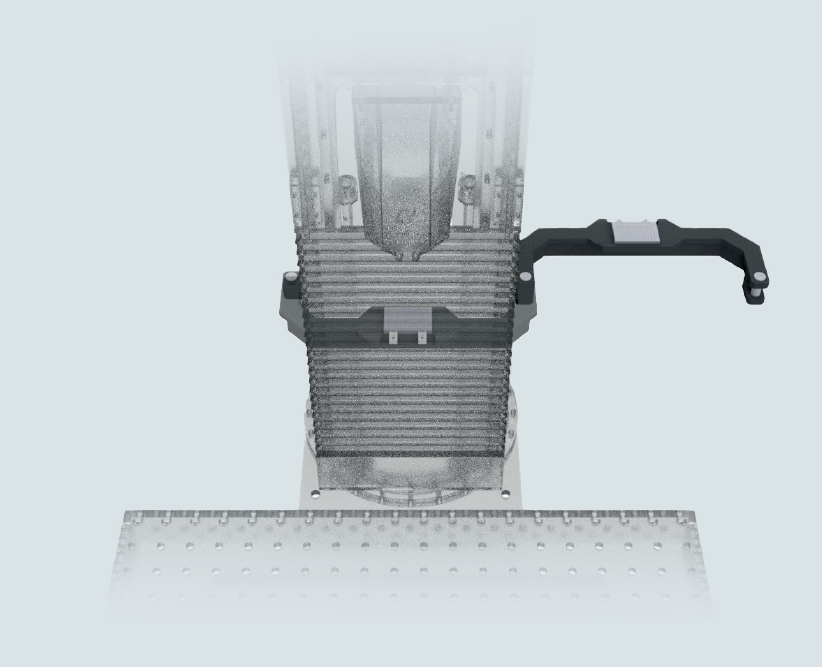

• konfigurovatelné pro různé rozměry skruží
• skládací ramena

• kalibraci stroje
• až 300 kalibračních bodů
• Výklopné zařízení s kalibrační destičkou pro  automatickou nebo manuální kalibraci

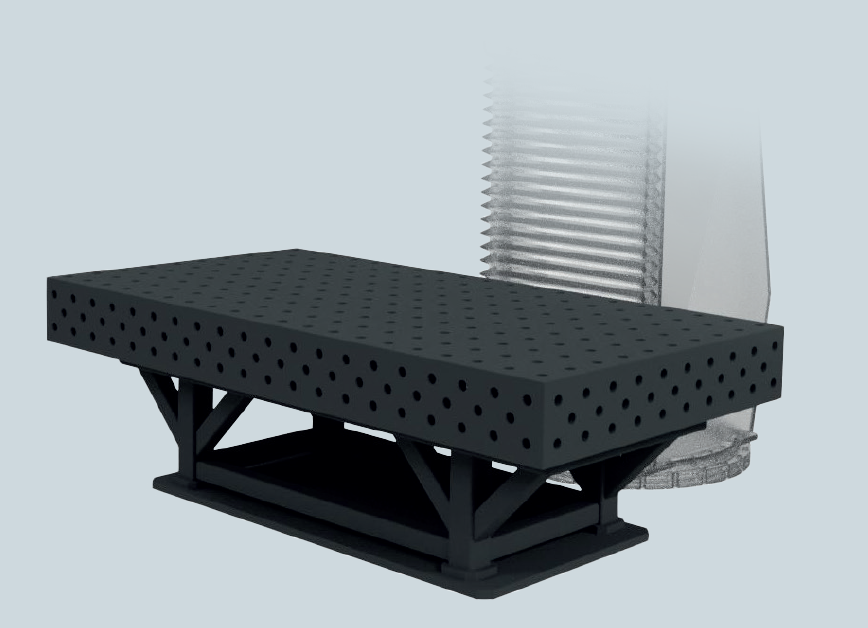

• instalaci pod standardní stůl
• pro ergonomickou výšku podpěry nízkých obrobků
• volitelná výška mezi 300-800 mm

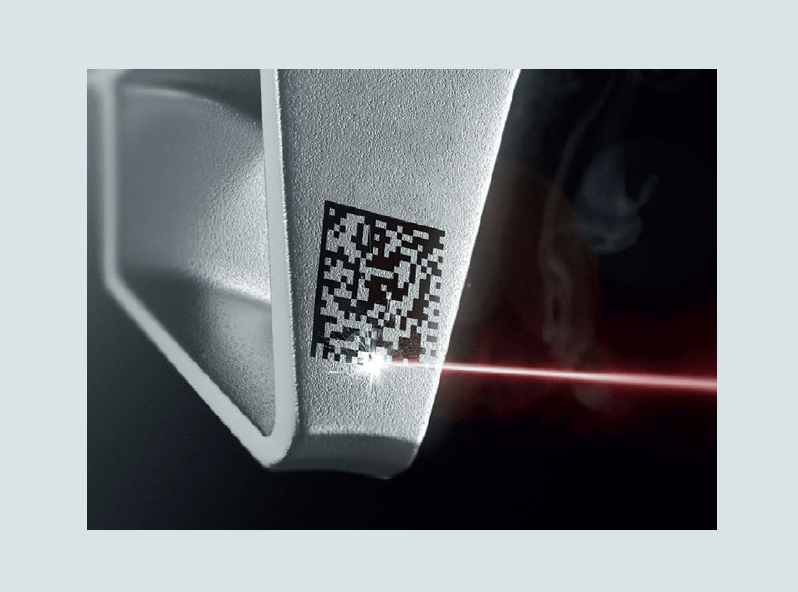

• pro snadné rozpoznání a sledování testovaných vzorků
• číslo součásti a výsledky měření jsou gravírovány laserem
• Volitelně: Tištěný QR kód

• pohodlné ovládání stroje místo joysticku (standard)

• automatický přenos naměřených dat a snímků vtisku od  systému zákazníka

• pro opakující se, často používané testovací body
• rychlý přístup k testovacím sériím

• rychlý přístup k datům vzorků

• pro všechny možné metody Brinell a Rockwell
  (např. HBW10/3000, HBW5/50, HRC)

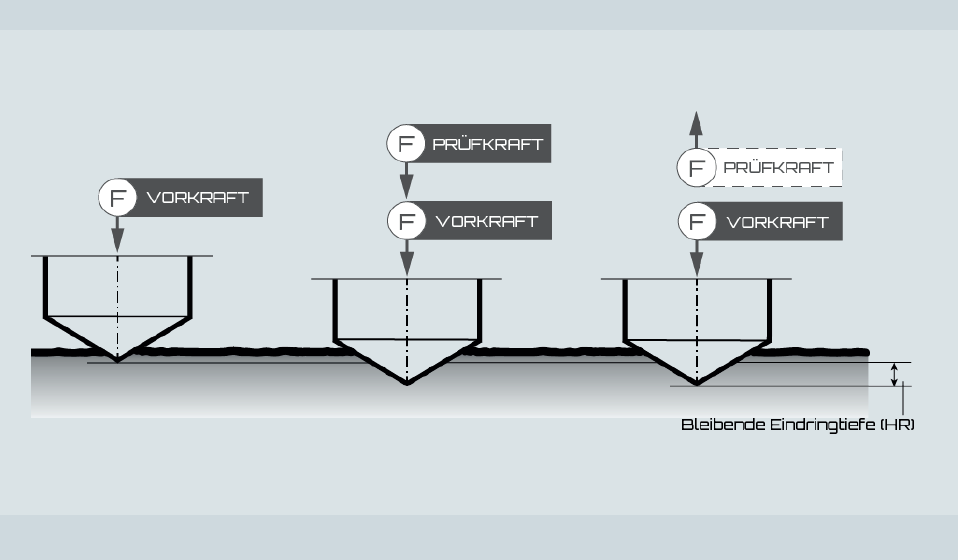

• modul pro měření hloubky vtisků – metoda Rockwell
• vybaven vysoce kvalitním snímačem hloubky HEIDENHAIN

• optimalizace softwaru dle přání zákazníka
• pokročilé školení
• podpora v každodenních výrobních činnostech

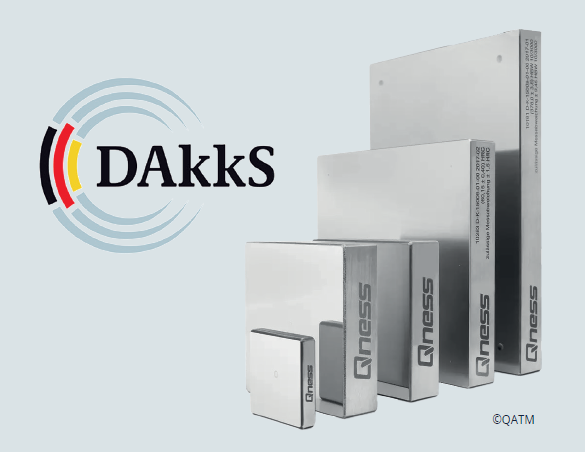

• kalibrováno v akreditované laboratoři podle norem ISO a ASTM
