Popis
Tvrdoměr RHT 800/1200
-
měření tvrdosti metodou Rockwell
-
měřící rozsahy výška 800 / 1200 mm; hloubka max. 800 / 1200 mm
-
elektronický vertikální pohyb Z, osy X a Y, rotace jsou ovládány ručně (dle konfigurace)
SYSTÉM TESTOVÁNÍ TVRDOSTI RHT
Tvrdoměry RHT byly vyvinuty pro snadné a rychlé měření tvrdosti dle metody Rockwell vzorků všech velikostí – až do hmotnosti 3 t.
Měřící hlava je uložena v přesných pojezdech a její nastavení se prování ručně. Operátor uchopí měřící hlavu a jemným pohybem ji posune na měřící místo. Poté se hlava automaticky zaaretuje a provede se měření. Ovládání tvrdoměru je díky inovativní posuvné konstrukci snadné a rychlé.
Tento typ tvrdoměru je zejména vhodný pro měření středně velkých a velkých vzorků. Všude tam, kde se umístí vzorek na stůl a pak se jen posouvá tvrdoměrná měřící hlava a provádí se měření.

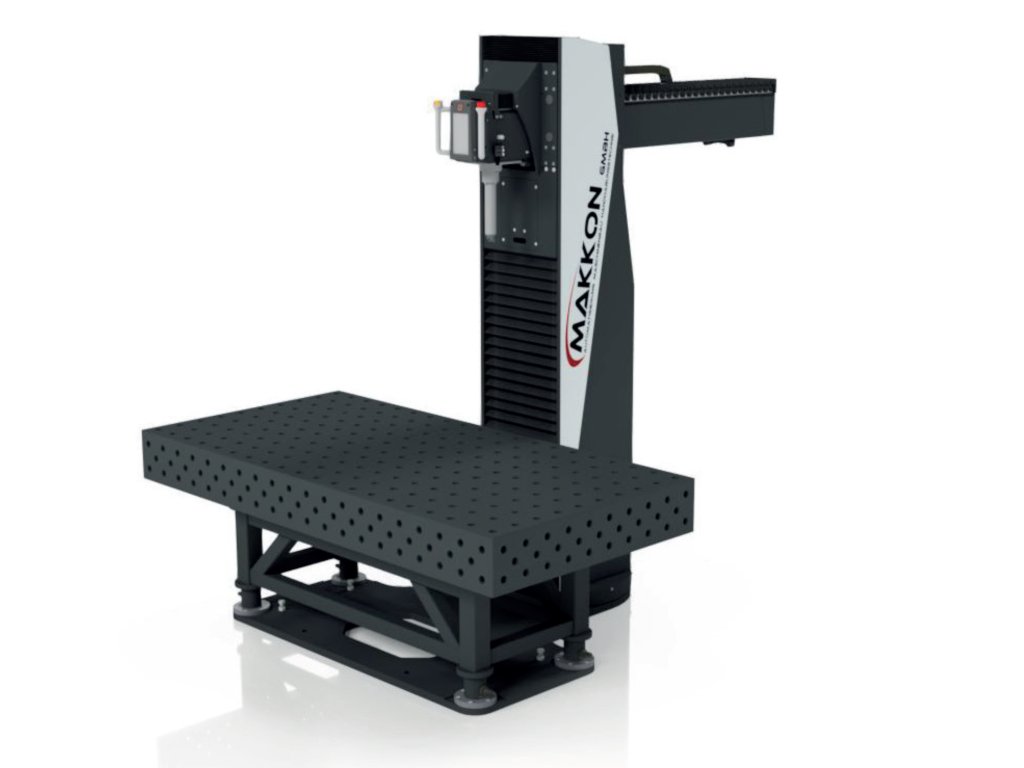

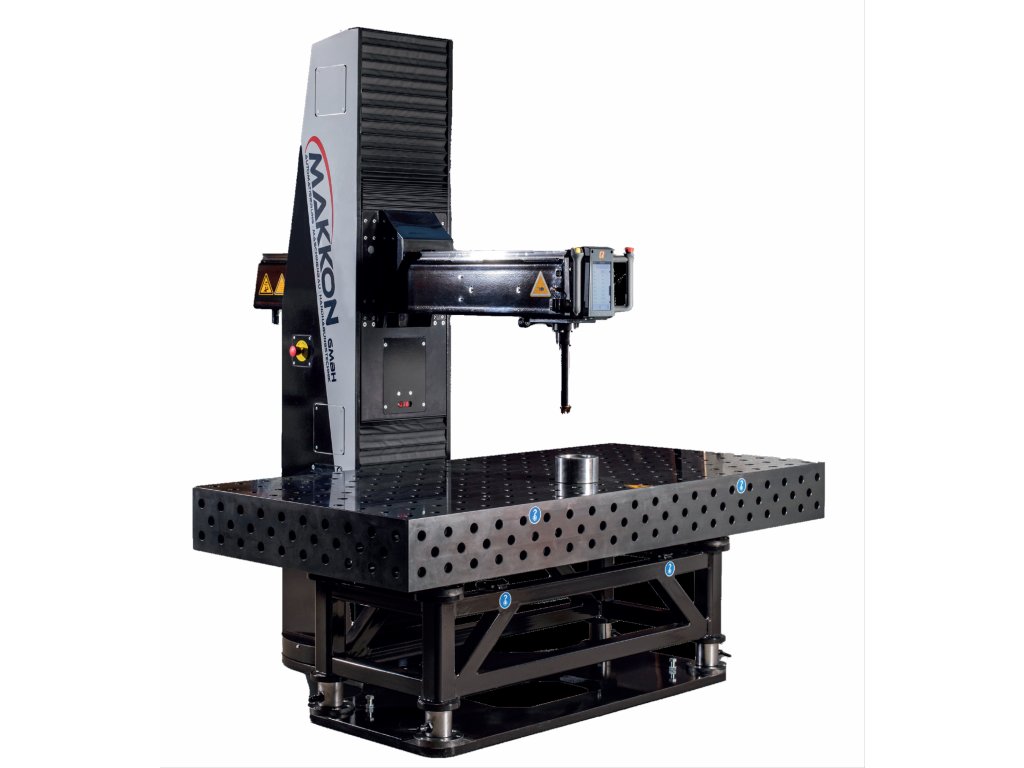

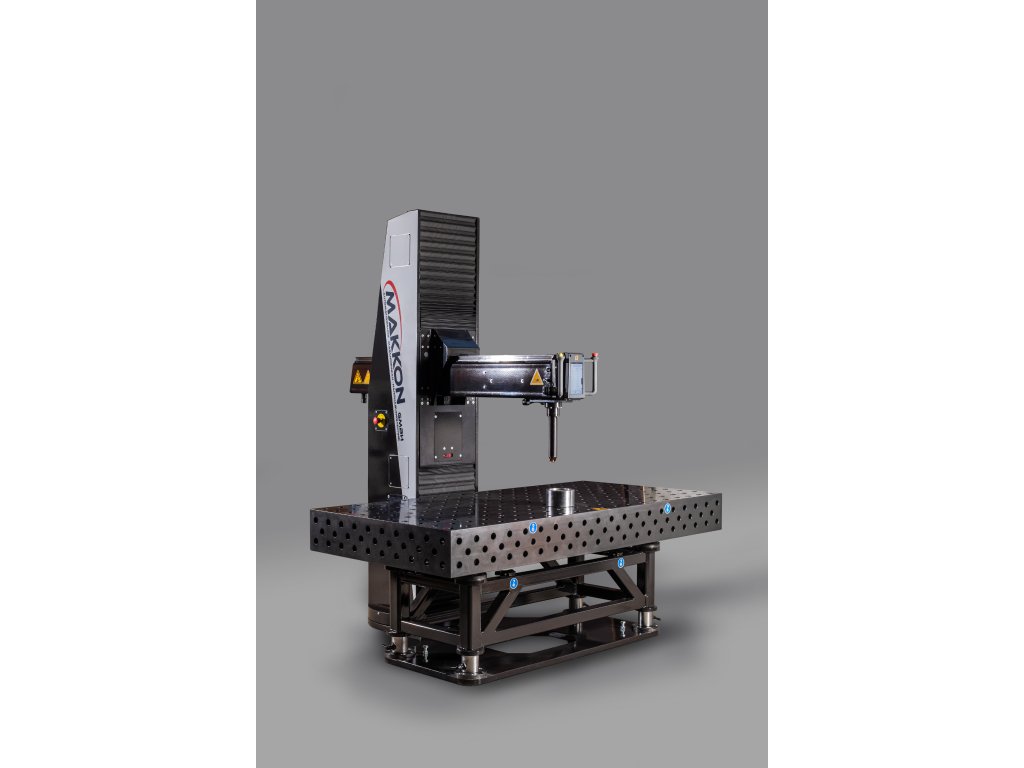

RHT - 1200
 |
Stůl tvrdoměru je výškově nastavitelný v rozsahu 300 – 800 mm. Tvrdoměr je možné dovybavit mnoha příslušenstvími (otočný rám tvrdoměru, otočný stůl, automatická kalibrace apod. viz níže) Dostupné varianty a příslušenství viz níže. Konstrukce tvrdoměru Makkon – tvrdoměrná jednotka QATM Pro model RHT 1200 jsou dostupné všechny níže uvedené volitelné varianty.
Na obrázku: |

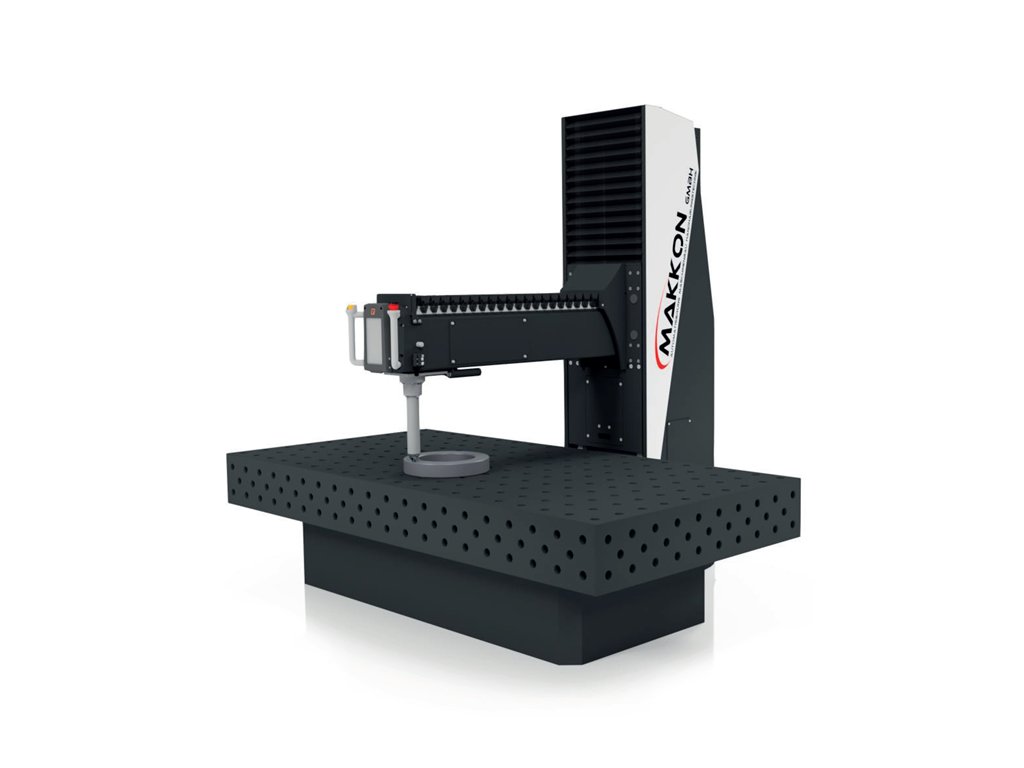

RHT 800
 |
Rám tvrdoměru je otočný do strany a díky tomu lze měřit v celé ploše stolu. Tvrdoměr je možné dovybavit mnoha příslušenstvími (výškově nastavitelný stůl, otočný stůl, automatická kalibrace apod. viz níže) Dostupné varianty a příslušenství viz níže. Konstrukce tvrdoměru Makkon – tvrdoměrná jednotka QATM Pro model RHT 800 jsou dostupné všechny níže uvedené volitelné varianty.
Na obrázku: RHT 800 ve variantě A- otočný rám tvrdoměru |
.png) |
 |
 |
 |
|

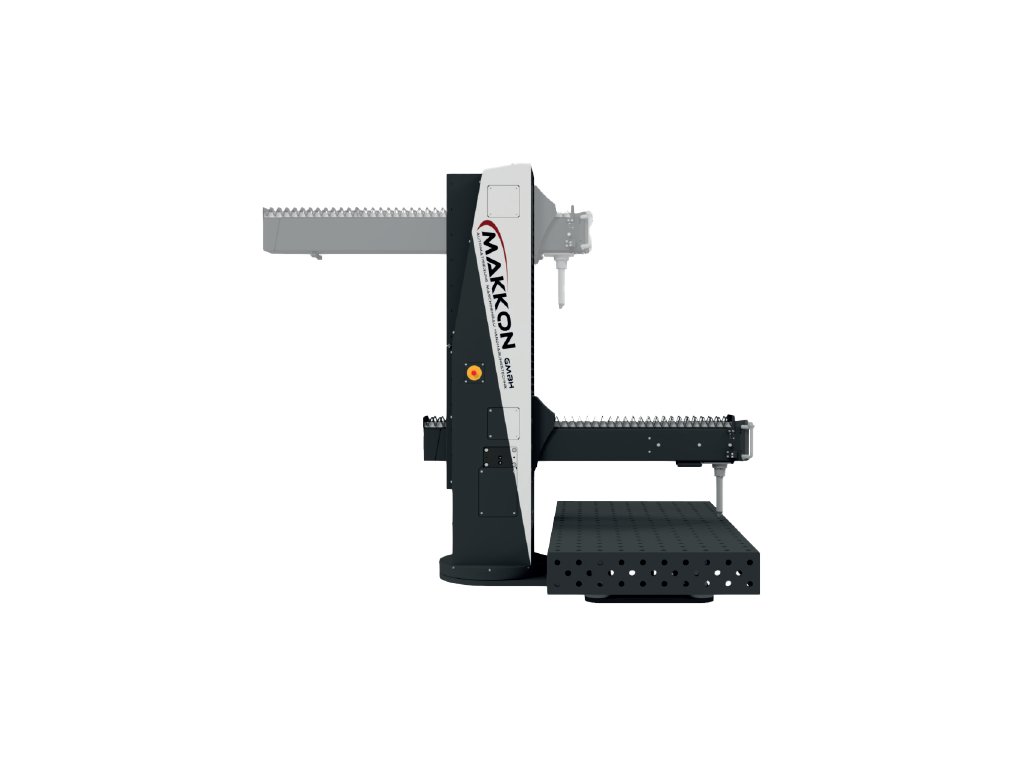

Pohyb v ose X a Y (ručně)
|

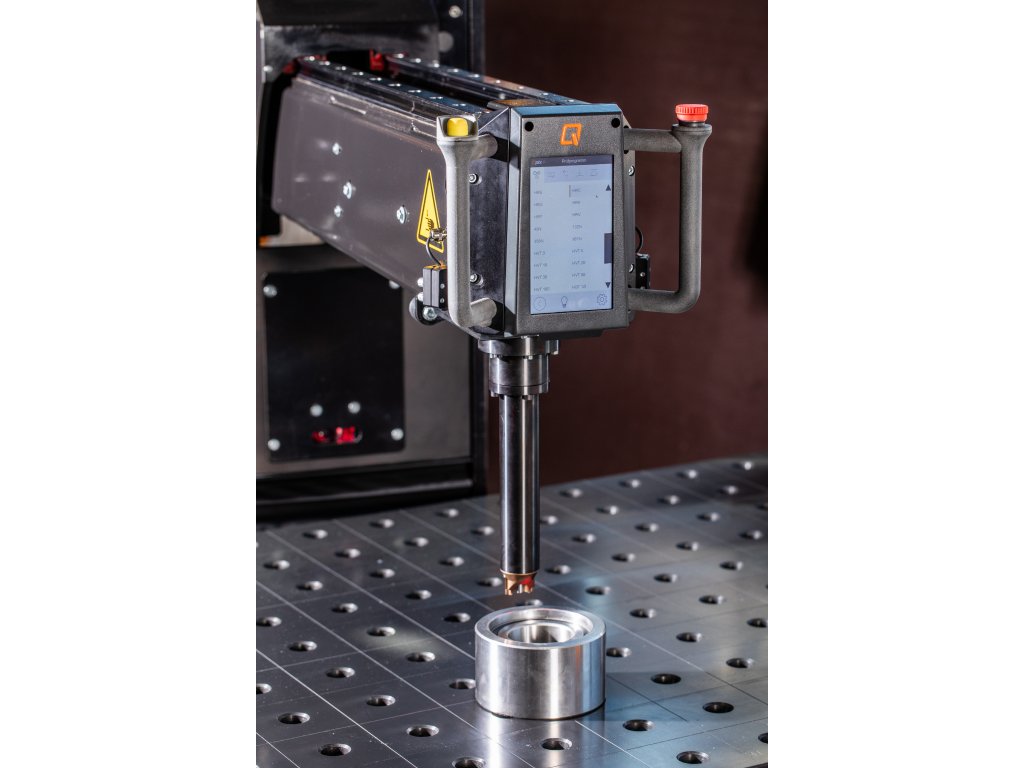

Citlivá rukojeť a dotykový displej |

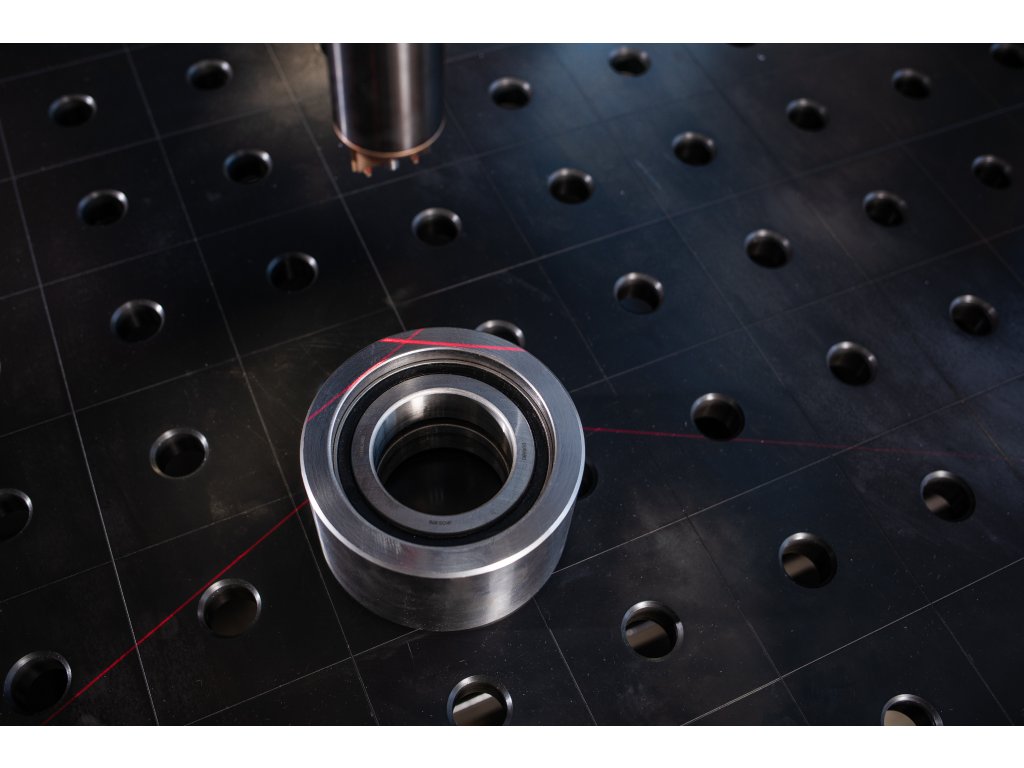

Křížový čárový laser |

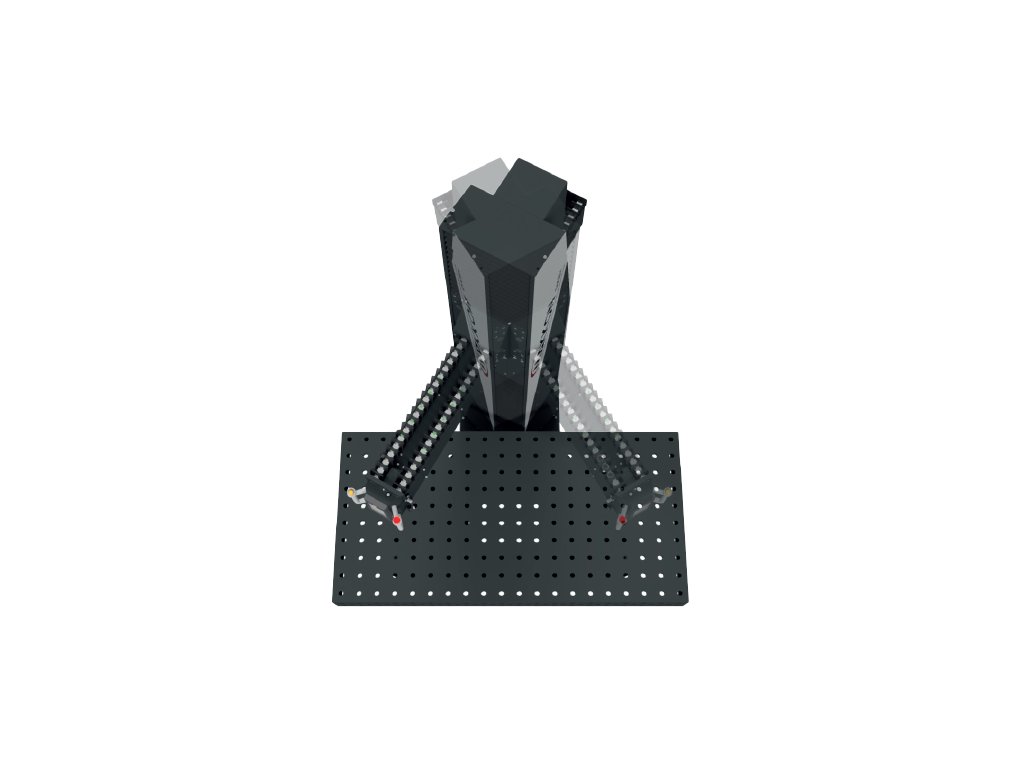

Osa otáčení v těle tvrdoměru. |
VOLITELNÉ PŘÍDAVNÉ ZAŘÍZENÍ
VARIANTA A - OTOČNÁ OSA V TĚLE STROJE
 |
|
VARIANTA B - OTOČNÁ OSA VE STOLE
 |
|
VARIANTA C - VOLBA PRACOVNÍHO STOLU
 |
|
VARIANTA E - ZAŘÍZENÍ PRO UPNUTÍ SKRUŽE RŮZNÝCH ROZMĚRŮ
 |
|
VARIANTA G - PŘÍDAVNÝ NÁSTAVEC POD STŮL
 |
|
VOLITELNÉ MOŽNOSTI TECHNOLOGIE ŘÍZENÍ
VARIANTA L - ČTEČKA QR KÓDŮ
 |
|
VOLITELNÉ PŘÍDAVNÉ ZAŘÍZENÍ K TESTOVÁNÍ TVRDOSTI
VARIANTA O - PODPORA VÝROBY
 |
|
VARIANTA P - KALIBRACE DAKKS
 |
|
PARAMETRY:
|
Testovací výška (Z) |
800 mm / 1200 mm |
|
Hloubka hrdla (Y) |
max 800 mm / max 1200 mm |
|
Maximální hmotnost obrobku |
2 tun / 3 tun |
|
Poháněné osy |
osa Z |
|
Testovací metoda |
Rockwell |
|
Testovací cyklus |
poloautomatický |
|
Kontrola |
přes 7" dotykový displej |
Standardní systémy pro testování tvrdosti_Makkon (13.8 MB)
VIDEA:
| Testovací výška (Z) | 800 mm / 1200 mm |
| Hloubka hrdla (Y) | max 800 mm / max 1200 mm |
| Maximální hmotnost obrobku | 2 tun / 2 tun |
| Poháněné osy | osa Z |
| Testovací metoda | Rockwell |
| Testovací cyklus | poloautomatický |
| Kontrola | přes 7" dotykový displej |
