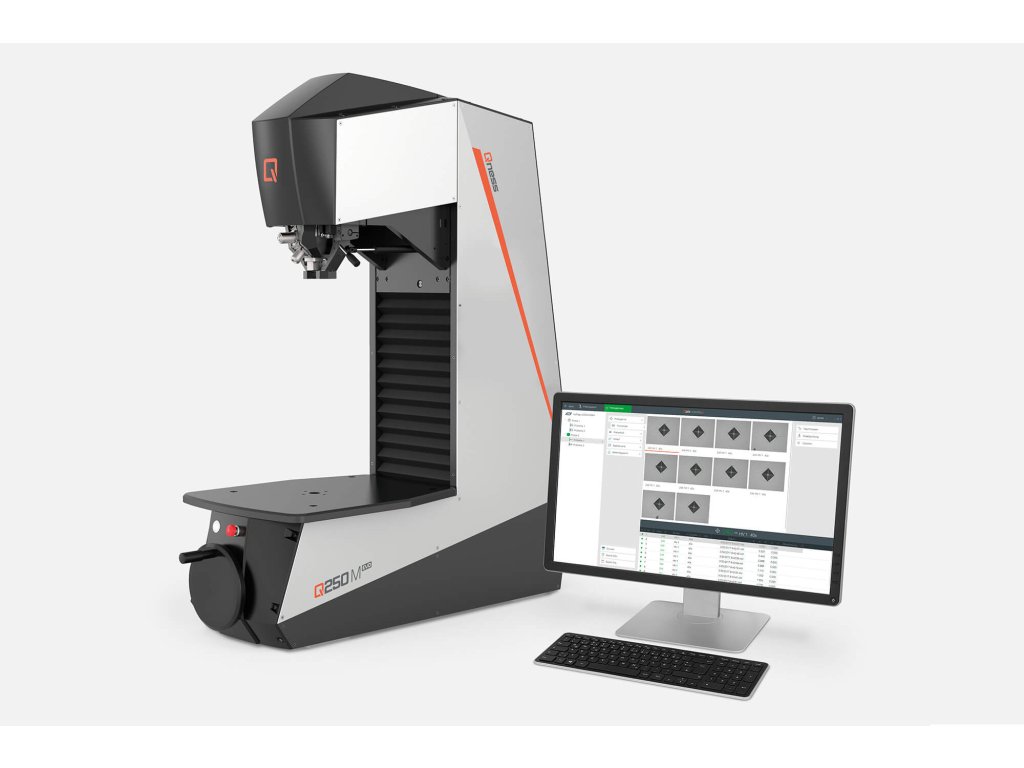

QNESS 250 / 750 / 3000 M EVO Univerzální tvrdoměr

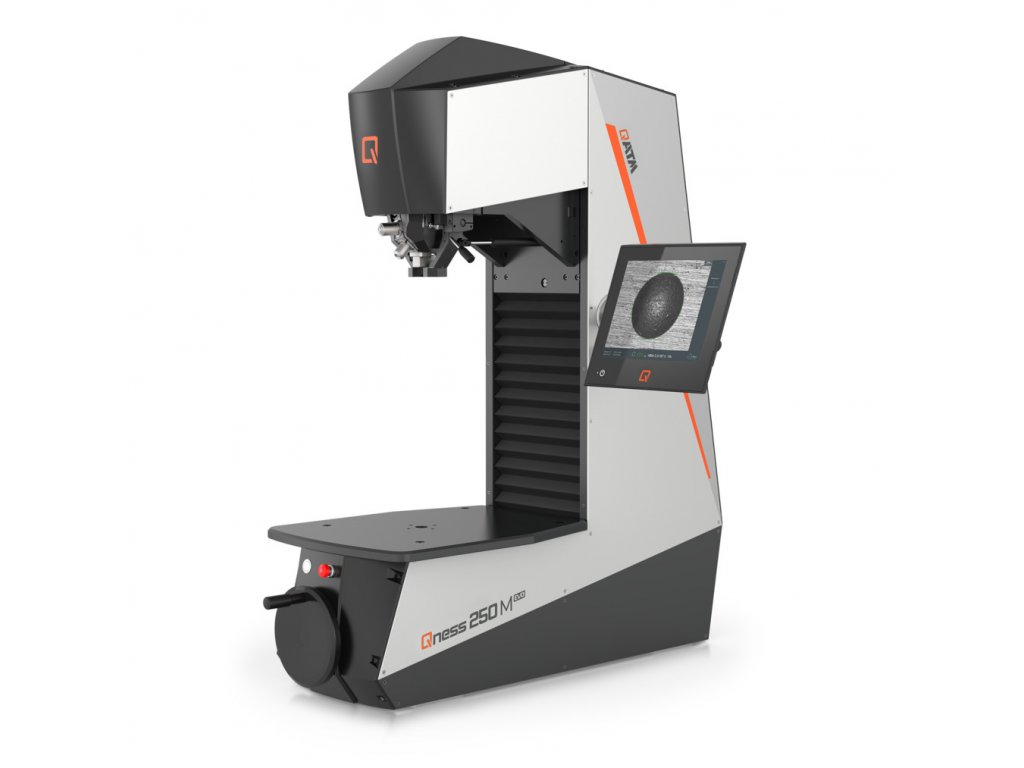

Univerzální tvrdoměr QNESS 250 / 750 / 3000 M EVO

Tvrdoměry QATM (do roku 2019 QNESS) řady Q250/Q750/Q3000 EVO typ M

Qness 250 E EVO: 1 - 250 kg (9.81 - 2450 N)
Qness 750 E EVO: 0.3 – 750 kg (2.94 – 7358 N)
Qness 3000 E: 0.3 - 3000 kg (2.94 - 29430 N)

BROŽURY, VIDEA

Tvrdoměry QATM (do roku 2019 QNESS) řady QNESS 250/750/3000 EVO typ M se řadí díky svým funkcím, vybavením a kvalitě zpracování mezi nejlepší produkty na trhu. Samozřejmostí je i velmi vysoká kvalita výroby a vhodnost do provozů 24/7. Tento typ tvrdoměru se dodává v mnoha konfiguracích dle požadavků zákazníka. V konfiguracích od jednoúčelových tvrdoměrů pouze jedna metoda s překlápěcí hlavou objektiv a vnikací těleso (např. HBW 10/3000) po univerzální tvrdoměry s 8-pozicovou revolverovou hlavou umožňující měřit metody Vickers, Knoop, Rockwell a Brinell.

PŘEDNOSTI TVRDOMĚRŮ

- automatické vyhodnocení tvrdosti
- Jednoúčelové i univerzální použití - metody Vickers, Brinell, Knoop, Rockwell
- 8-pozicová revolverová hlava
- vynikající kvalita obrazu
- speciální XLED objektivy pro metodu Brinell
- výklopný doraz (podpěra) hlavy tvrdoměru – měření malých dílů bez upnutí
-velká pracovní plocha
-manuálně posuvná hlava
- rychlá a kvalitní průmyslová ethernetová kamera
- komunikace přes rychlejší rozhraní ethernet – rychlejší zoom, jas a vyhodnocení vtisku
- ovládání pomoci 12“ kapacitního dotykového panelu s Windows 10
- k dispozici ve čtyřech typech rámů CS, C, M, E
- Doplňkové SW moduly pro import a export dat - QDAS, AMS, PCI a jiné
- Možnost zákaznických úprav – větší stolek, vyšší rozsah Z osy případně jiné modifikace.

TYPY A VARIANTY TVRDOMĚRŮ

Tvrdoměry QATM (do roku 2019 QNESS) jsou dostupné v několika typech a každý z nich má tři varianty měřících rozsahů Q250/Q750/Q3000 EVO:

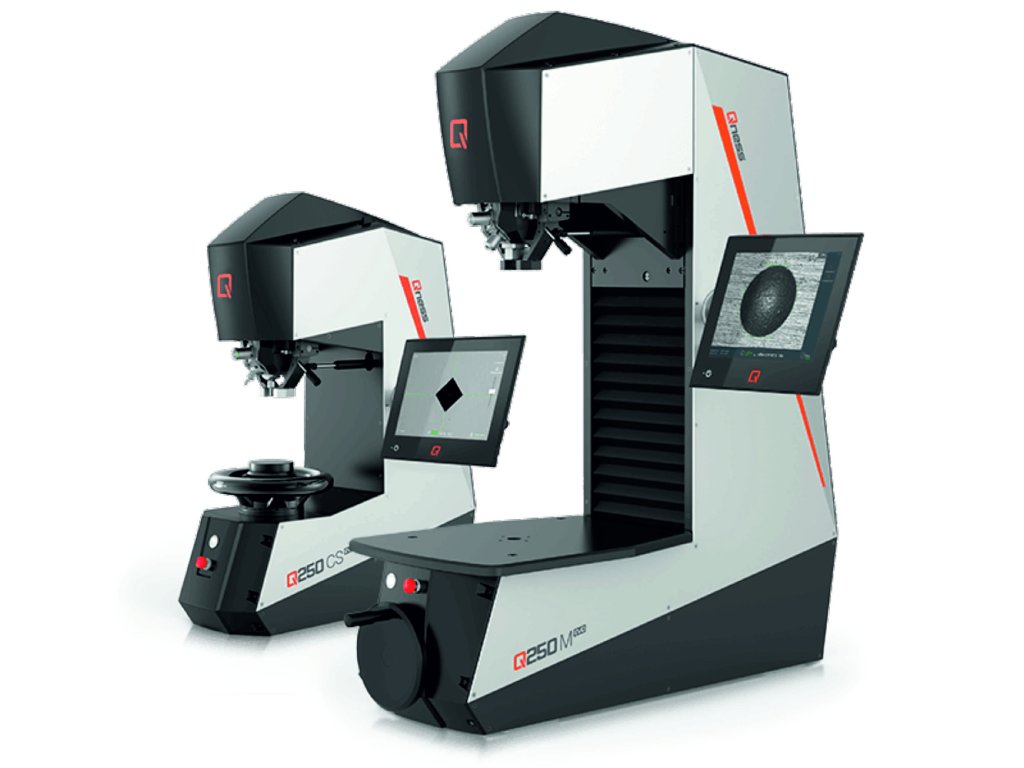

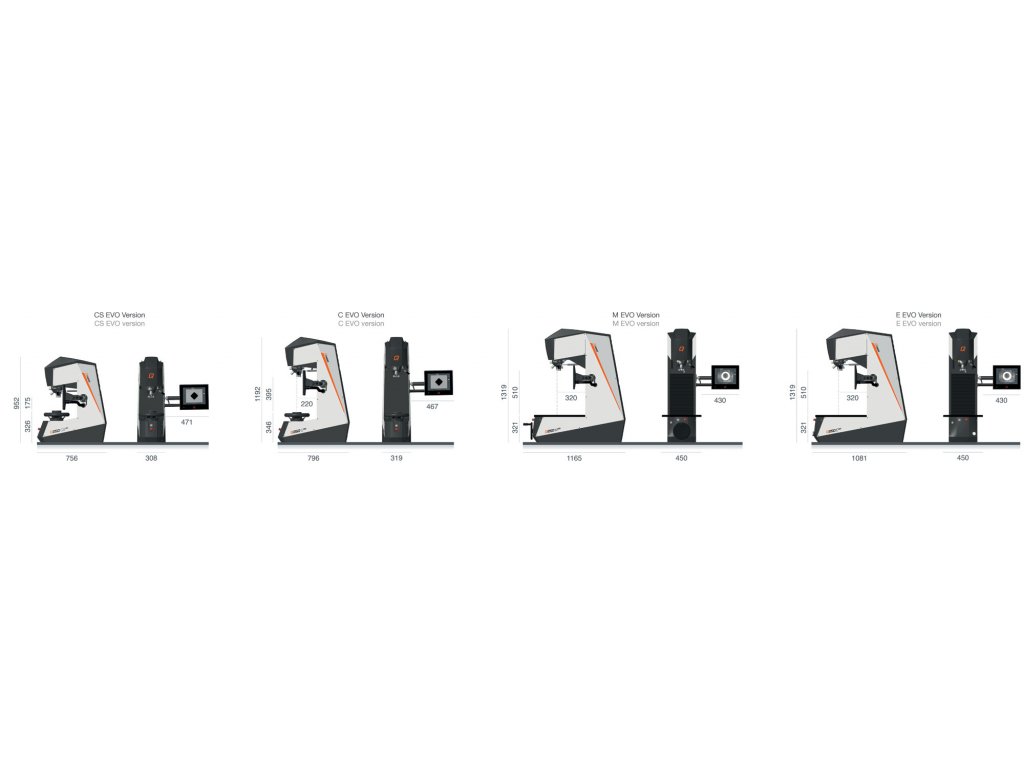

Typy tvrdoměrů:

typ CS – menší rám tvrdoměru s posuvnou podpěrou, stolkem na šroubovici
typ C – velký rám tvrdoměru s posuvnou podpěrou, stolkem na šroubovici

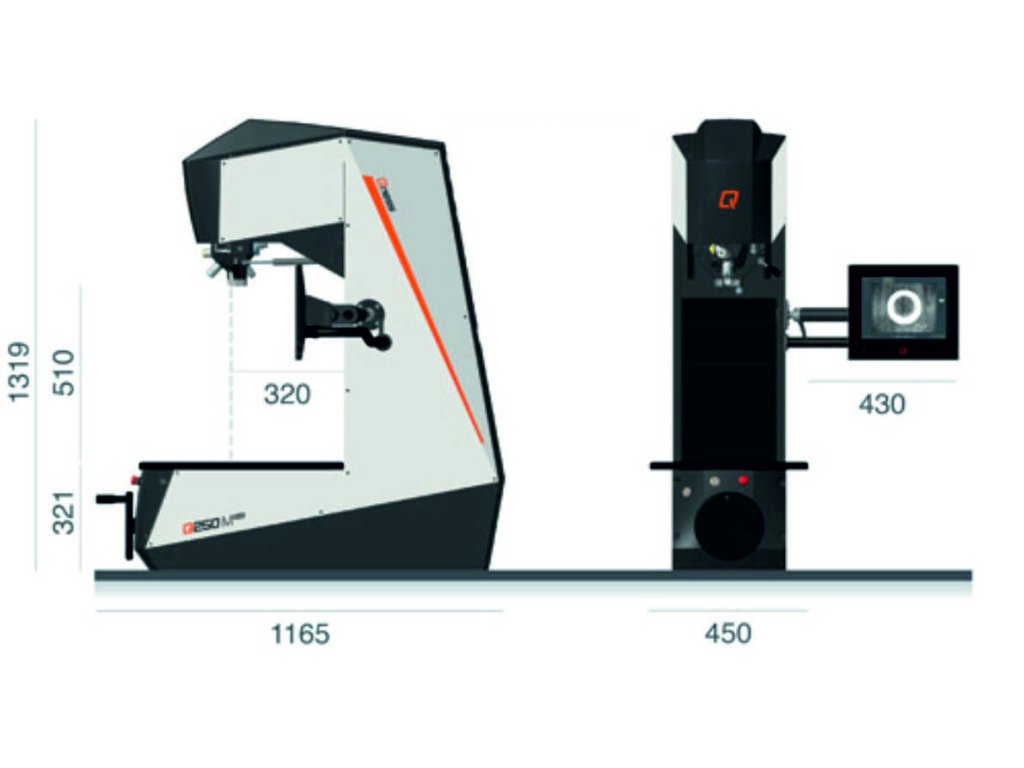

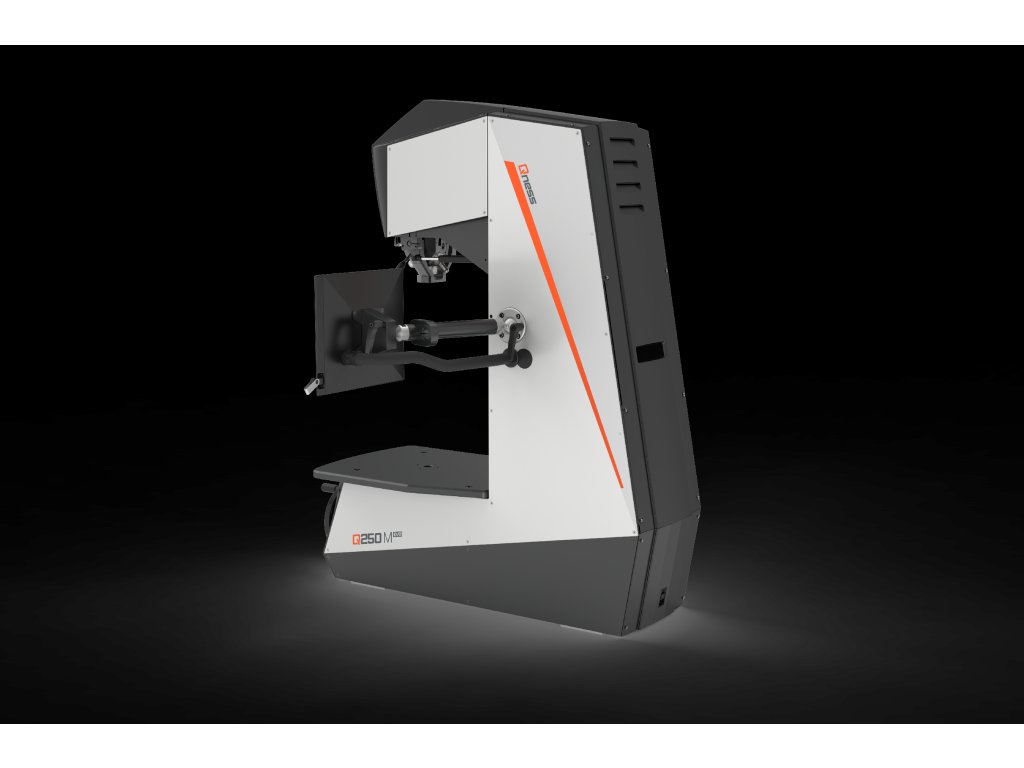

typ M – velký rám tvrdoměru s velkou pracovní plochou a s manuálně posuvnou hlavou
typ E – velký rám tvrdoměru s velkou pracovní plochou a s elektronicky posuvnou hlavou

ROZSAH TESTOVACÍ SÍLY A APLIKACE SÍLY

Testovací síla je vyvozena elektronicky a je kontrolována přesnými dynamometry. Výhodou tohoto provedení je výrazně větší měřící rozsah, snadná a rychlá změna zkušebního zatížení a bezúdržbovost systému.

Standardní varianty rozsahů:
Qness 250 E EVO: 1 - 250 kg (9.81 - 2450 N)
Qness 750 E EVO: 0.3 – 750 kg (2.94 – 7358 N)
Qness 3000 E: 0.3 - 3000 kg (2.94 - 29430 N)

 ZKUŠEBNÍ METODY A KONVERZE

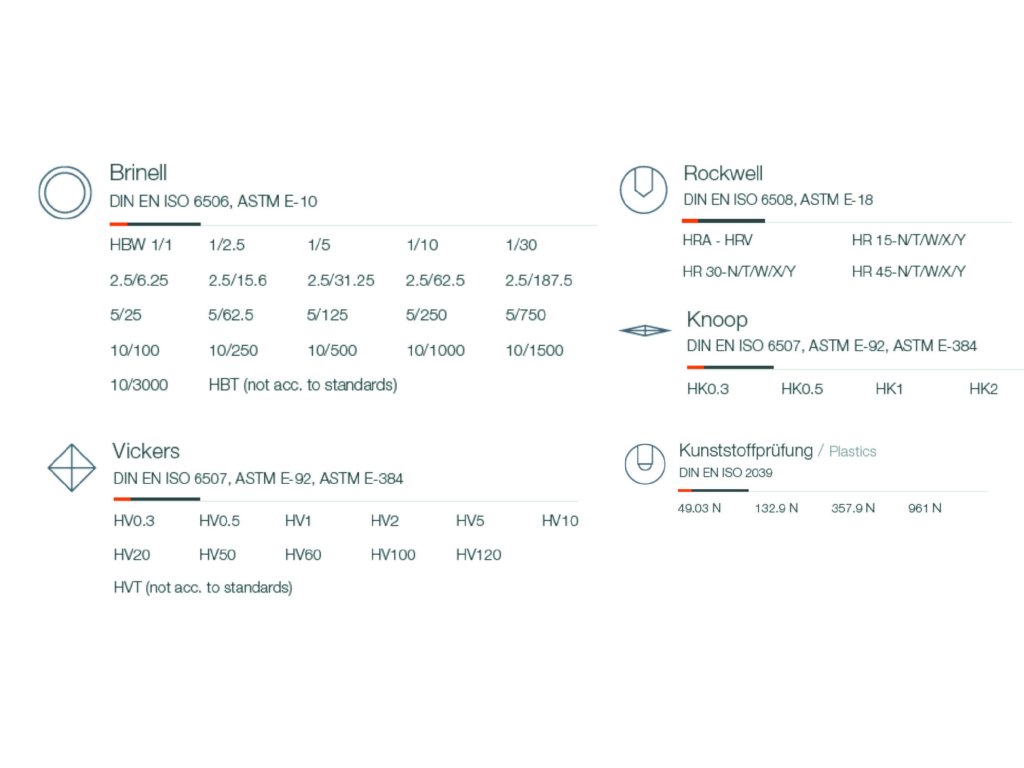

Tvrdoměry QATM (do roku 2019 QNESS) řady Q250/Q750/Q3000 EVO umožňují měření metodou Vickers, Brinell Knoop a Rockwell viz tabulka níže, případně je možná i konverze do jiný stupnic či pevnosti.

VYNIKAJÍCÍ KVALITA OBRAZU

Optický systém nové řady tvrdoměru EVO byl kompletně přepracován tak, aby bylo dosaženo co nejlepší kvality obrazu a z toho plynoucí nejpreciznější vyhodnocení a jeho opakovatelnost. Toto je docíleno kvalitním celoplošným osvětlením (bez stínu v rozích) - maximální jas a kontrast u všech zvětšení.

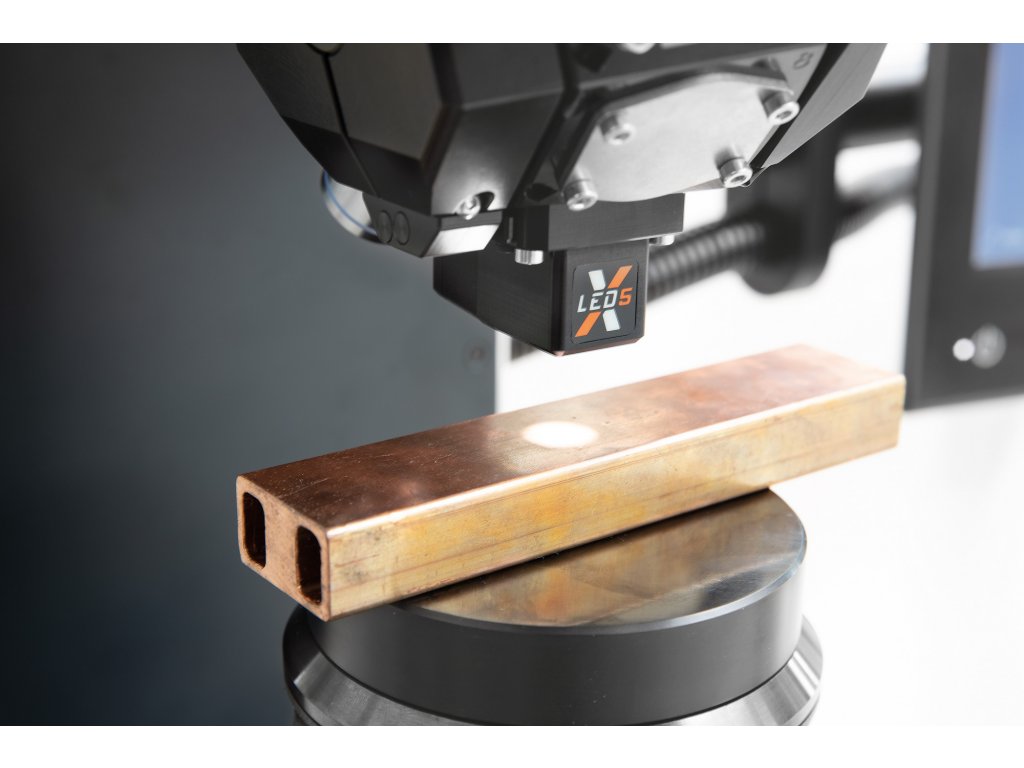

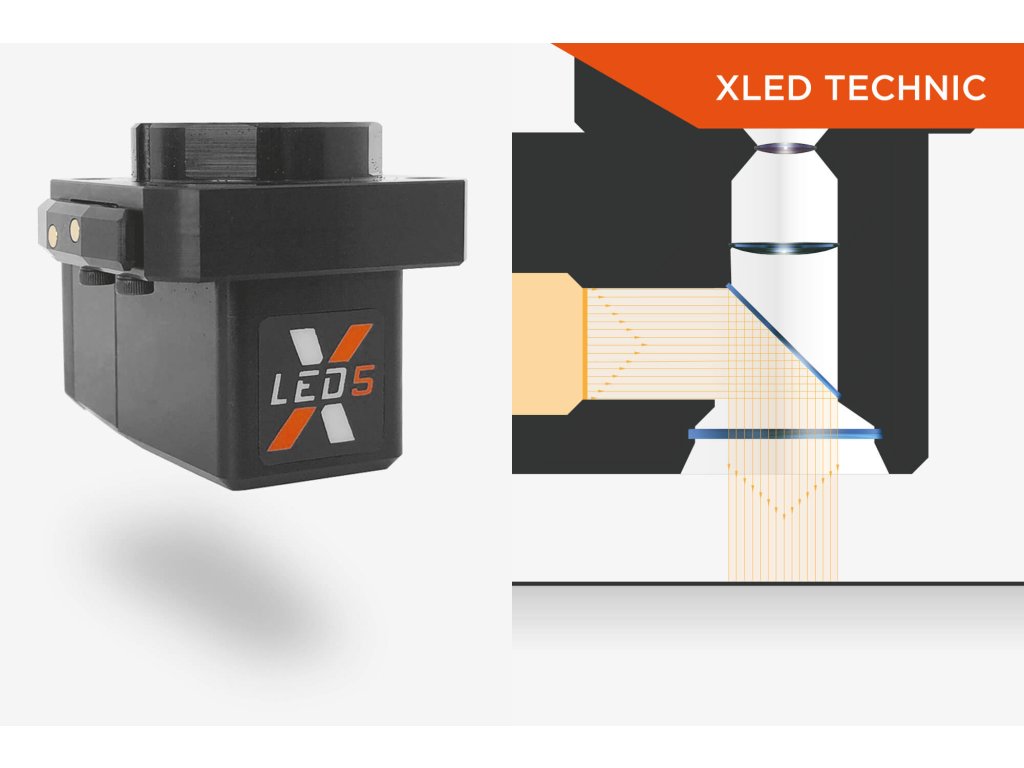

SPECIÁLNÍ OBJEKTIVY XLED PRO METODU BRINELL

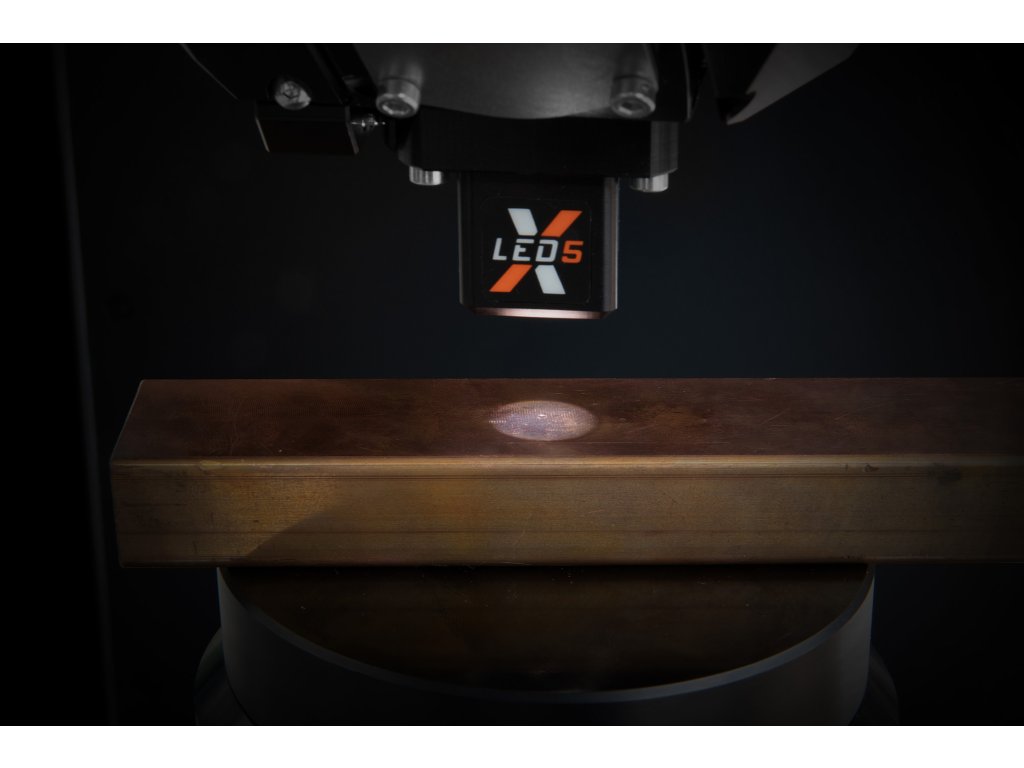

Objektivy a osvětlovací moduly XLED jsou určeny pro co nejpřesnější vyhodnocení vtisků Brinell. Zejména u měkčích materiálů pod a kolem 200HB nastává při měření tvrdosti Brinell problém s vystouplými okraji vtisku. Běžné objektivy s přímým a kruhovým osvětlením s tímto vyhodnocením mají problém, protože není při tomto zobrazení zcela jasná hrana vtisku a je nutné rozhodnout, jaké osvětlení se při měření použije. U XLED objektivů toto zcela odpadá, protože se jedná o speciální objektivy, které kombinují přímé a kruhové osvětlení a výsledný obraz je dokonale osvětlen ve všech případech a hrana vtisku jasně viditelná.

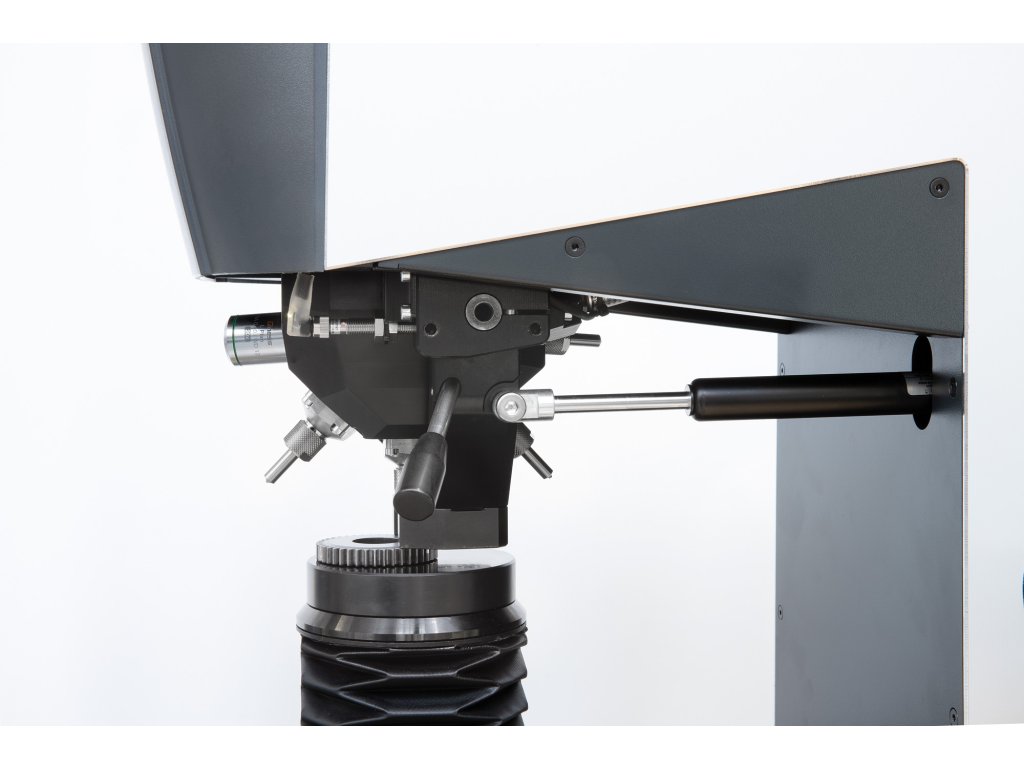

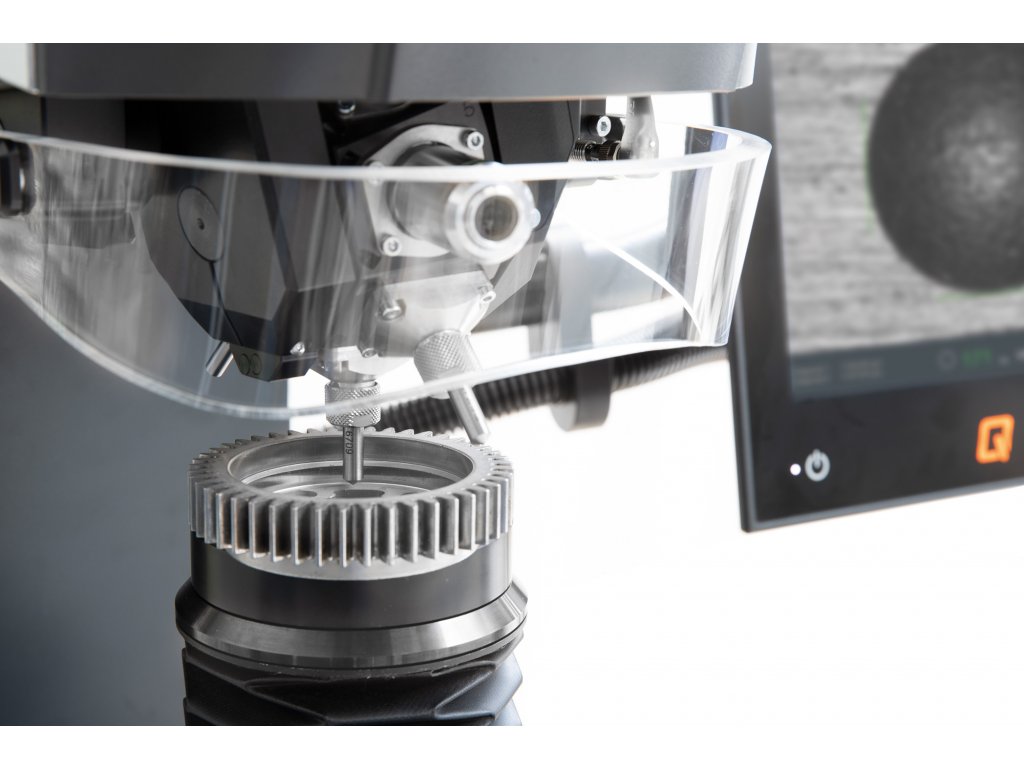

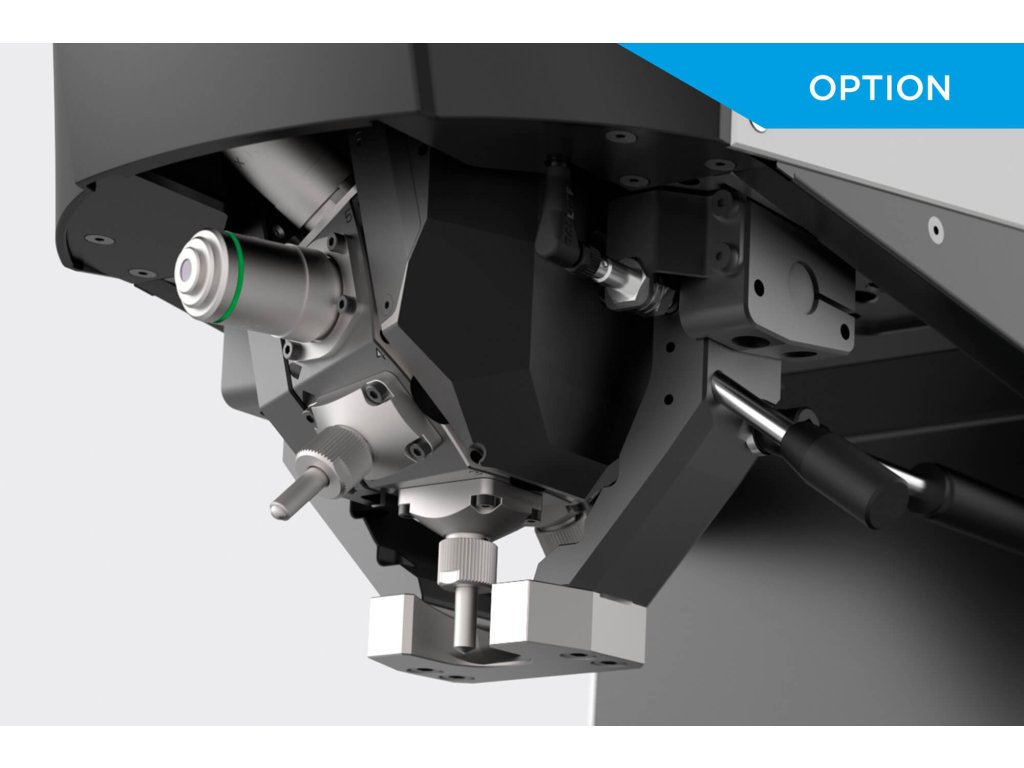

8-POZICIVÁ REVOLVEROVÁ HLAVA A SKLOPNÝ UPÍNACÍ DORAZ

Tvrdoměr je vybaven velmi rychlou a přesnou 8-pozicovou revolverovou hlavou pro co nejsnažší obsluhu a co největší univerzálnost. Lze vybavit např. 4x objektiv a 4x vnikací těleso.

Hlava tvrdoměru má sklopný upínací doraz, kde kontaktní plocha dorazu je ve tvaru písmena U, takže upnutí měřené součásti je na třech plochách z čehož plyne větší kontaktní plocha, lepší upnutí. Výhodou sklopného dorazu je zejména to, když je potřeba měřit velmi malé díly, tak se doraz jednoduše sklopí a je možné měřit tvrdost bez upnutí měřeného vzorku.

OVLÁDACÍ PANEL A SOFTWARE

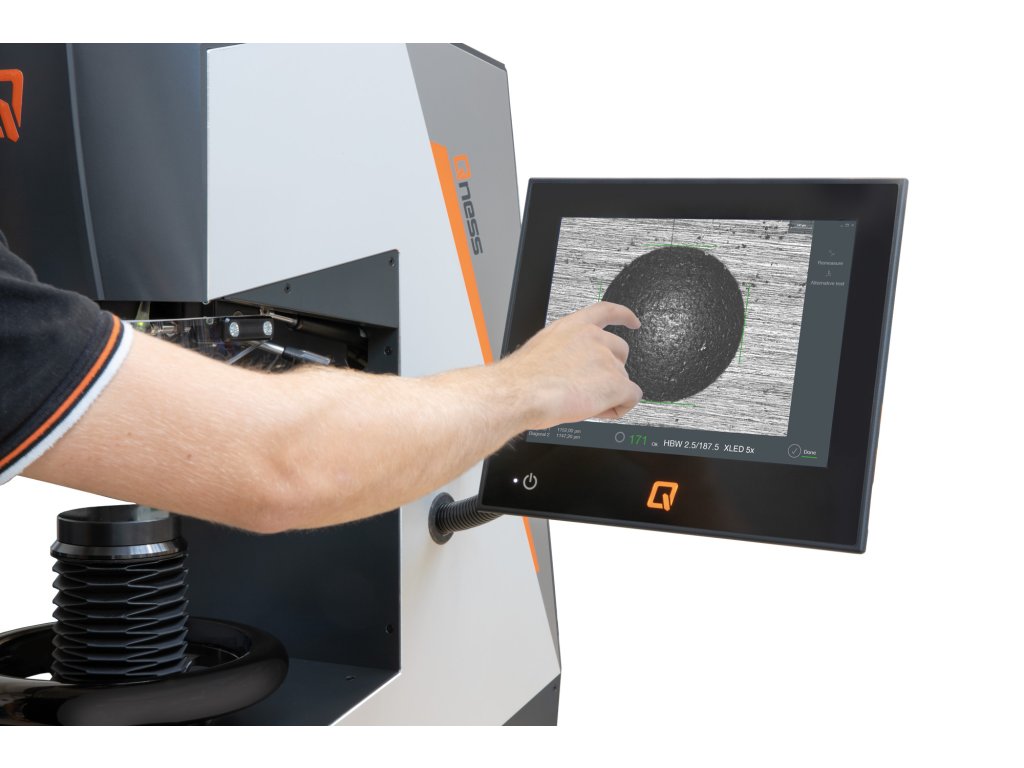

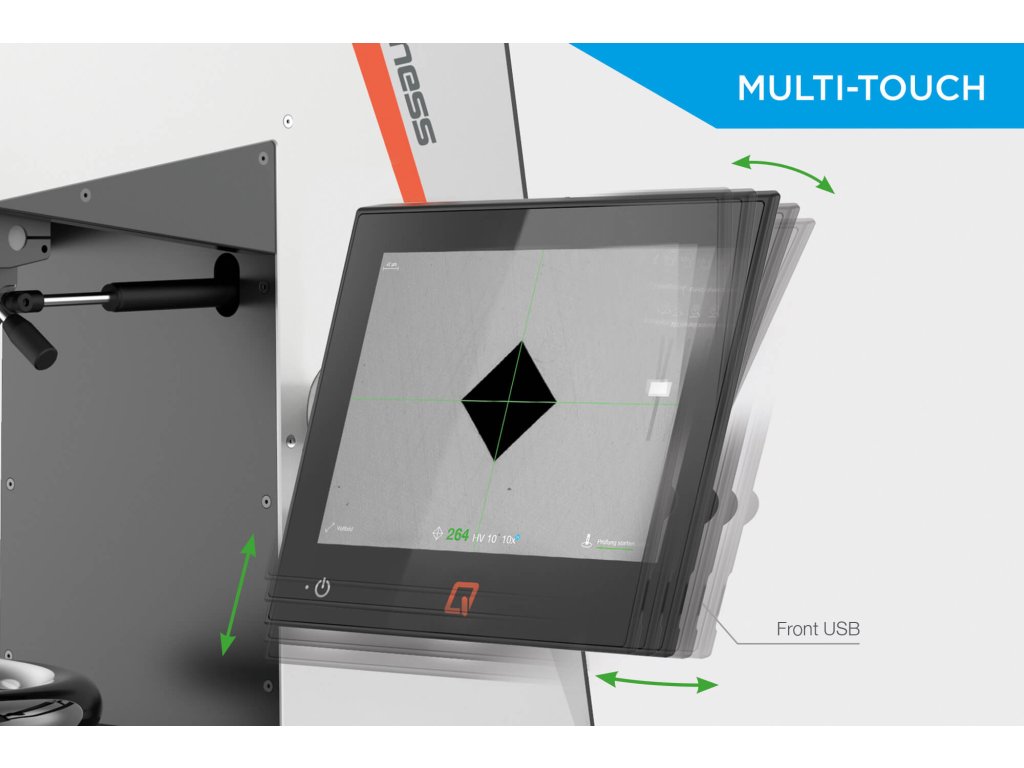

Ovládání tvrdoměru je pomocí kapacního dotykového panelu o velikosti 12“, který běží pod systémem Windows 10. Tento panel se dá ergonomicky nastavit ve všech směrech.

Ovládací program Qpix T2 je velmi intuitivní a snadný pro všechna měření a záznam naměřených dat. Volitelně je možné tvrdoměr doplnit i externím PC s pokročilým programem Qpix CONTROL 2 M, který umožňuje veškerou datovou konektivitu a je možné jej přizpůsobit i požadavkům zákazníků.

ETHERNETOVÉ PRŮMYSLOVÉ KAMERY

Tvrdoměry řady EVO jsou osazeny novými ethernetovými průmyslovými kamerami, CMOS 5MP. Na rozdíl od běžných kamer jsou tyto kamery rychlejší a poskytují vyšší stabilitu přenosu obrazu, což umožňuje lepší reakci celého optického systému – obraz – světlo – zoom a celkově vyhodnocení vtisku je výrazně rychlejší. Mezi další výhody ethernetové kamery je to, že je možné tvrdoměr a řídící PC umístit od sebe do velké vzdálenosti. To je ideální hlavně ve výrobě, kde tvrdoměr je umístěn ve výrobní hale, ale vyhodnocovací PC může být umístěn v čistém prostření laboratoře.

IMPORT A EXPORT DAT

Software Qpix CONTROL 2 M je možné propojit s IT systém zákazníka buď pro jednostrannou komunikaci – pouze zápis výsledků nebo oboustrannou komunikaci – načtení metody a informací o vzorku a pak zápis výsledků, reportů. Nejčastější importní a exportní moduly AMS, PCI, QDAS a mnoho dalších modulu a formátů (csv, txt, xml)

PARAMETRY:
