Popis

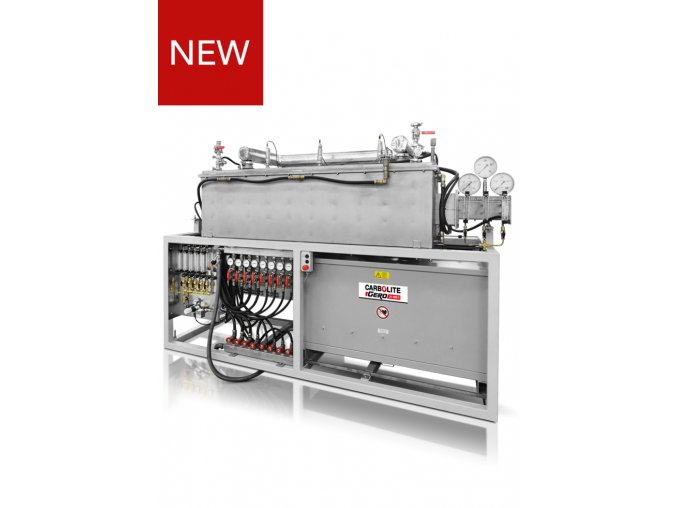

HTRH-GR - Grafitová trubková pec
S volitelným nastavitelným stojanem můžeme grafitovou trubkovou pec Carbolite Gero až do 2600 °C používat v různých úhlech od horizontální po vertikální.
Tato řada studenostěnných trubkových pecí je vyhřívána grafitovými topnými elementy a izolována grafitovou plstí. Při vyšších teplotách nad 400 až 600 ° C je grafit citlivý na vzduch a musí být udržován pod atmosférou inertního plynu nebo vakua. Pro udržení prostředí bez kyslíku obsahuje trubková pec vodou chlazené vakuově těsné nádoby, s gumovými o-kroužky, které je třeba před ohřevem evakuovat a proplachovat inertním plynem.
Tepelná vodivost izolace z grafitové plsti je velmi nízká, což z ní činí vynikající materiál pro izolaci pece. Tloušťka a kvalita izolačních materiálů jsou speciálně vybírány v závislosti na maximální provozní teplotě trubkové pece.
POPIS (STANDARDNÍ VÝBAVA)
- Maximální provozní teplota 2200, 2400 nebo 2600 °C
- Grafitové vytápění a izolace
- Topná délka 260 mm
- Poloautomatické ovládání s panelem Siemens KP 300
- Eurotherm 3508P1 programátor
- Pyrometr pro měření teploty
- Automatické plynové ventily s ručním průtokoměrem pro jeden inertní plyn
- Jednostupňové rotační lopatkové čerpadlo
- Vodou chlazená nádoba (chladící vodu dodává zákazník)
- Ochrana proti přehřátí
- Úroveň netěsností (čistá, studená, suchá a prázdná) <5 x 10-3 mbar l / s
- Uzavřené příruby při tepelném zpracování jsou povinné
MOŽNOSTI ROZŠÍŘENÍ
- Plně automatizované řízení Siemens PLC S7-300
- Kontrolní panel TP1900 nebo WinCC pro PLC
- Další řízení inertního plynu (manuální nebo automatizované)
- Dvoustupňové rotační a turbo čerpadla
- Nastavitelný úhlový stojan
- Klouzavý termočlánek pro přesnou regulaci teploty při 1500 °C
- Referenční pyrometr (pouze s PLC)
- Chladič vody (pokud není k dispozici chladící voda)
- Speciální příruby s protiproudem pro inertní plyn pro otevřený provoz během tepelného zpracování
TECHNICKÉ ÚDAJE
ke stažení zde
