Popis

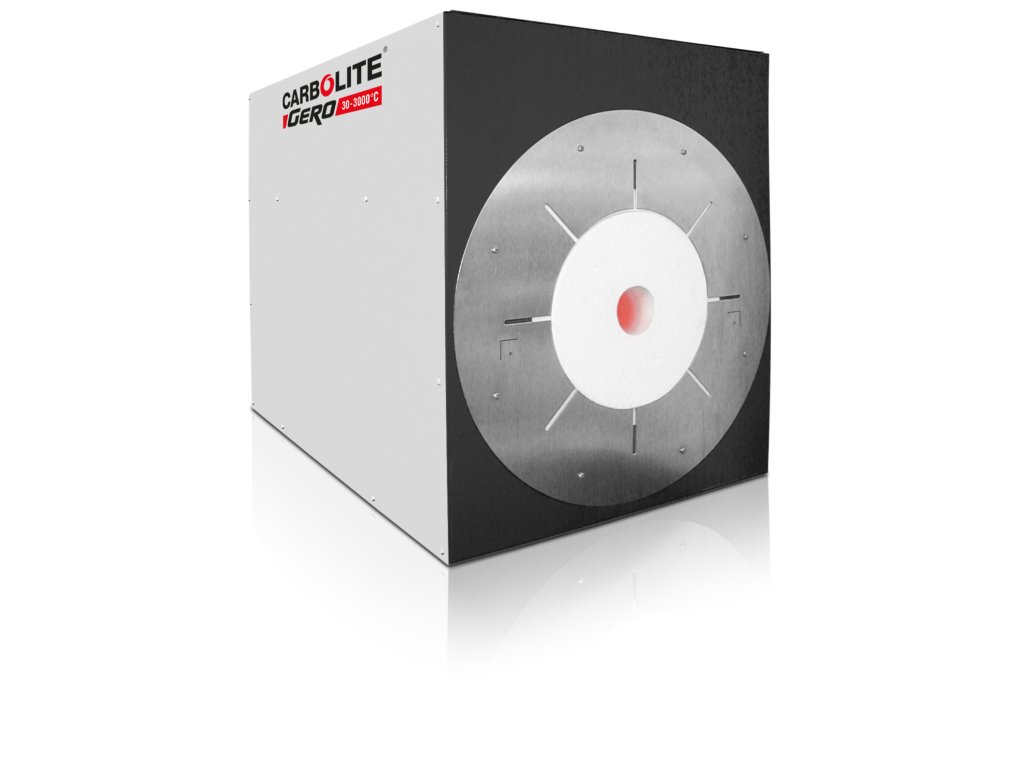

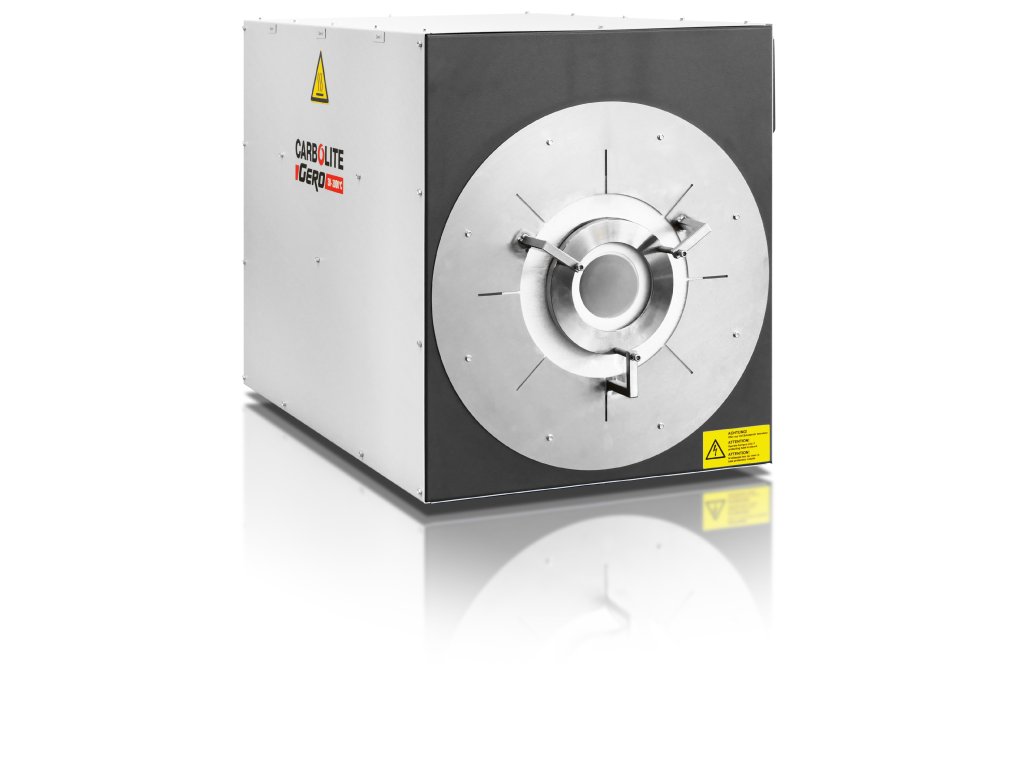

HTRH - Vysokoteplotní horizontální trubková pec
Vysokoteplotní trubkové pece Carbolite Gero HTRH lze použít horizontálně s pracovní teplotou až 1800 °C.
Vysoce kvalitní izolační materiály zaručují nízkou spotřebu energie a vysoké otáčky díky nízké tepelné vodivosti. Izolační a molybdenové disilicidové (MoSi2) topné elementy jsou instalovány v obdélníkové skříni. Topné elementy jsou vertikálně zavěšené a lze je snadno vyměnit. Při vyšších teplotách a za přítomnosti kyslíku vytváří MoSi2 vrstvu oxidu (SiO2), která chrání topné elementy proti další tepelné nebo chemické korozi.
3-zónové trubkové pece (HTRH-3) mohou dosáhnout lepší uniformity než 1-zónové verze. V těchto modelech je každá zóna vybavena vyhrazeným termočlánkem a regulátorem, který je obzvláště vhodný pro předehřev plynů potřebných pro reakce uvnitř systému.
Trubkové pece HTRH neobsahují integrovanou pracovní trubku. Pracovní trubka musí být objednána jako další položka. Délka pracovní trubky závisí na aplikaci a bude se lišit, pokud se použije s modifikovanou atmosférou nebo s vakuem.
PŘÍKLADY APLIKACÍ
CIM, coating, CVD, katalyzátorový výzkum, letování, malovýroby, MIM, odplyňování, pájení, pyrolýza, spékání, stárnutí, sušení, sublimace, syntéza, temperování, test fuel cells, thermocouple calibration, vytvrzování, žíhání, žíhání
POPIS (STANDARDNÍ VÝBAVA)
- Maximální provozní teplota 1800 °C
- Programovatelný regulátor 3216P1
- 3-zónové modely vybavené 1 x 3216P1 a 2 x 3216CC programovatelnými ovladači koncových zón s opakovaným přenosem žádané hodnoty
- Ochrana proti přehřátí
- Pro pracovní trubky s vnějším průměrem do 100 mm pro použití s modifikovanou atmosférou
- Pro pracovní trubky s vnějším průměrem do 200 mm pro použití ve vzduchu
- Topné délky 100, 250, 300 nebo 600 mm
- Izolace z keramických vláken s nízkou tepelnou hmotností
- Vertikálně zavěšené, vysoce kvalitní topné elementy z MoSi2
- Obdélníkové pouzdro s otvory pro konvekční chlazení
- Dostupná se 1 - 3 topnými zónami

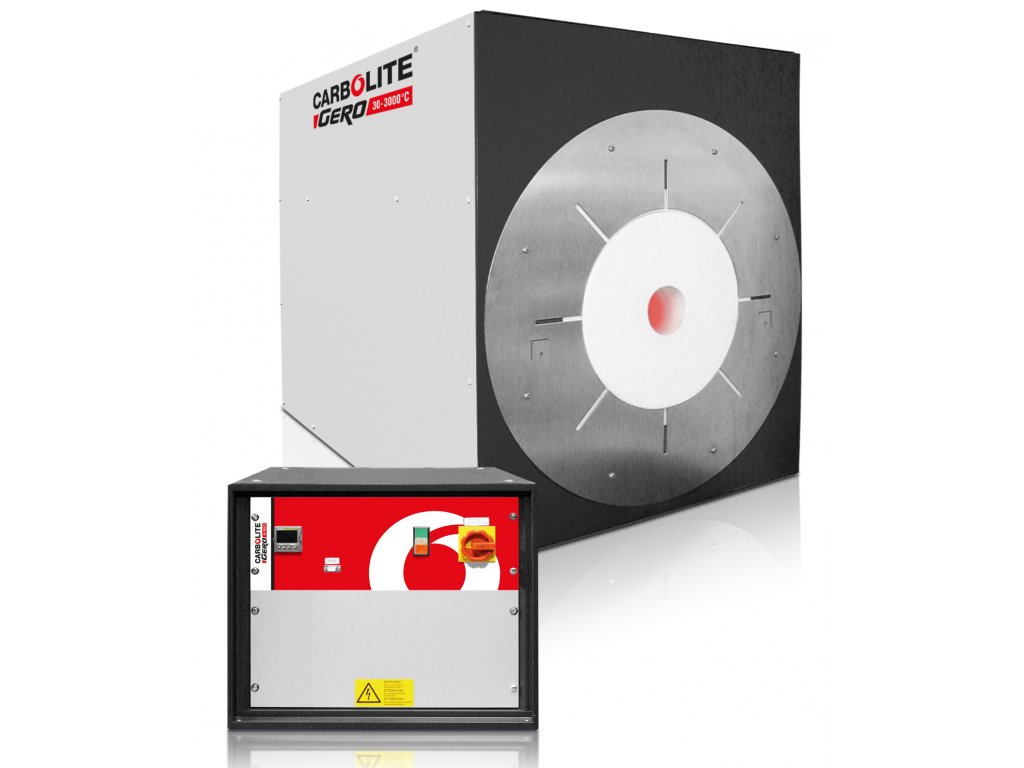

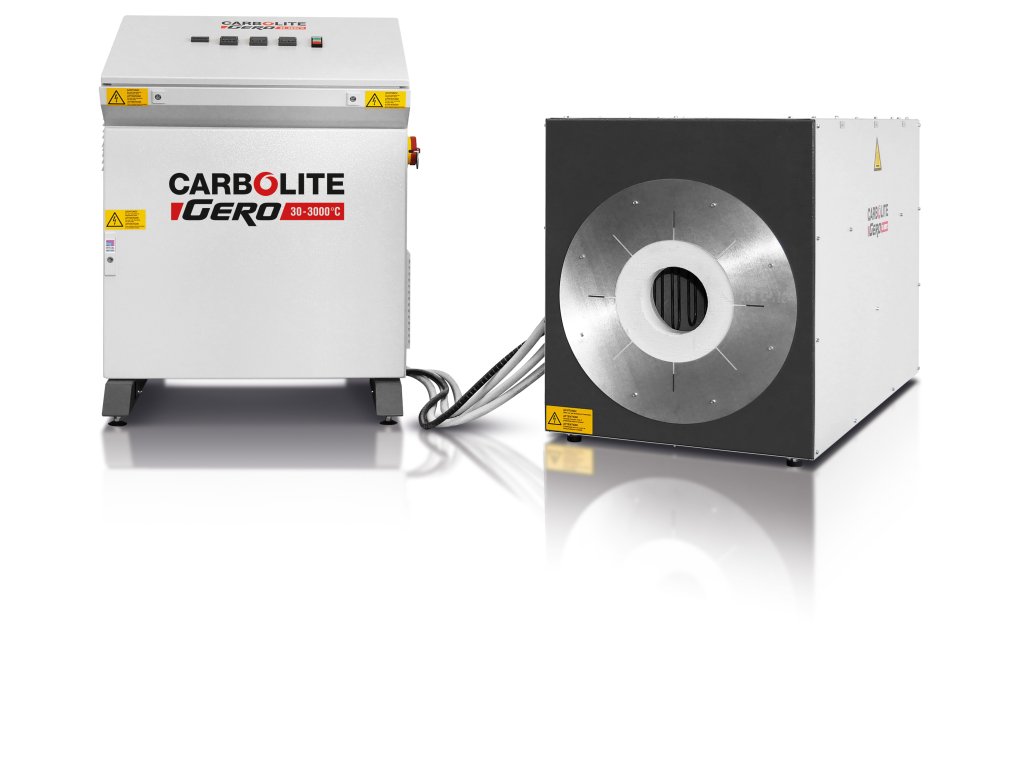

- Dodává se se samostatnou ovládací skříňkou s kabelem o délce 3 m, zástrčkou a zásuvkou
MOŽNOSTI ROZŠÍŘENÍ
- Dostupná je široká řada digitálních regulátorů, multi segmentových programátorů a ústředen. Tyto pece mohou být vybaveny komunikačním rozhraním RS232, RS485 nebo Ethernetem.
- K dispozici je řada přídavných pracovních trubek z různých materiálů

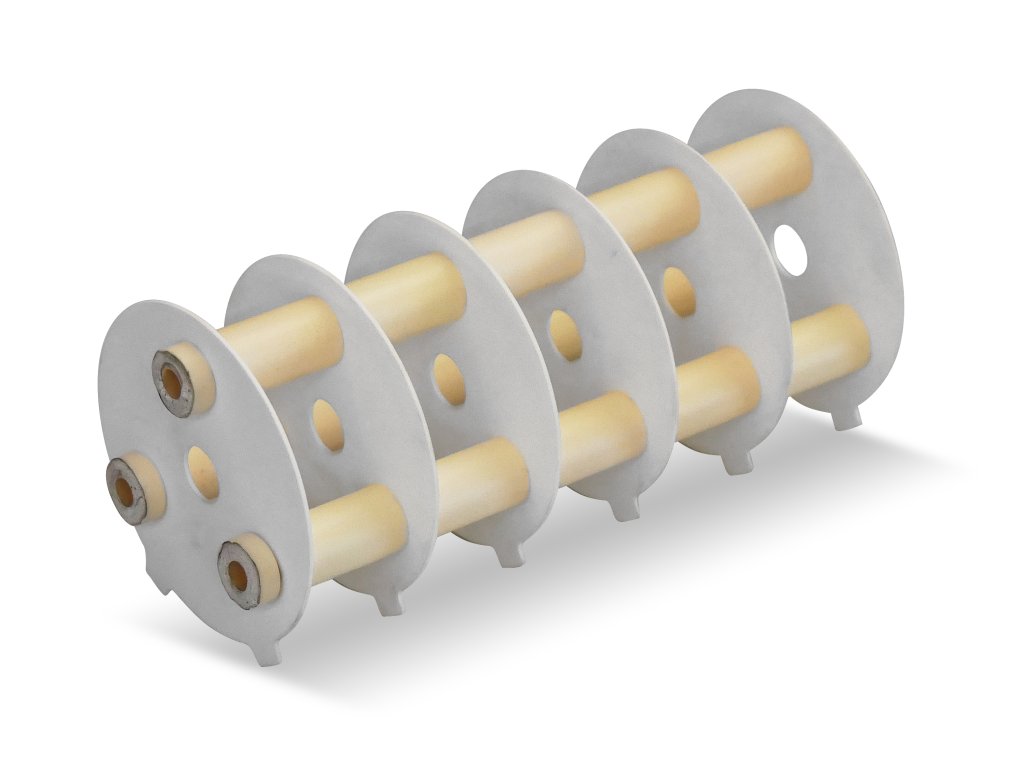

- Pro vysokoteplotní vertikální trubkové pece se z důvodů ochrany proti tepelným ztrátám a kvůli zlepšení uniformity důrazně doporučuje použití izolačních zátek a radiačních štítů

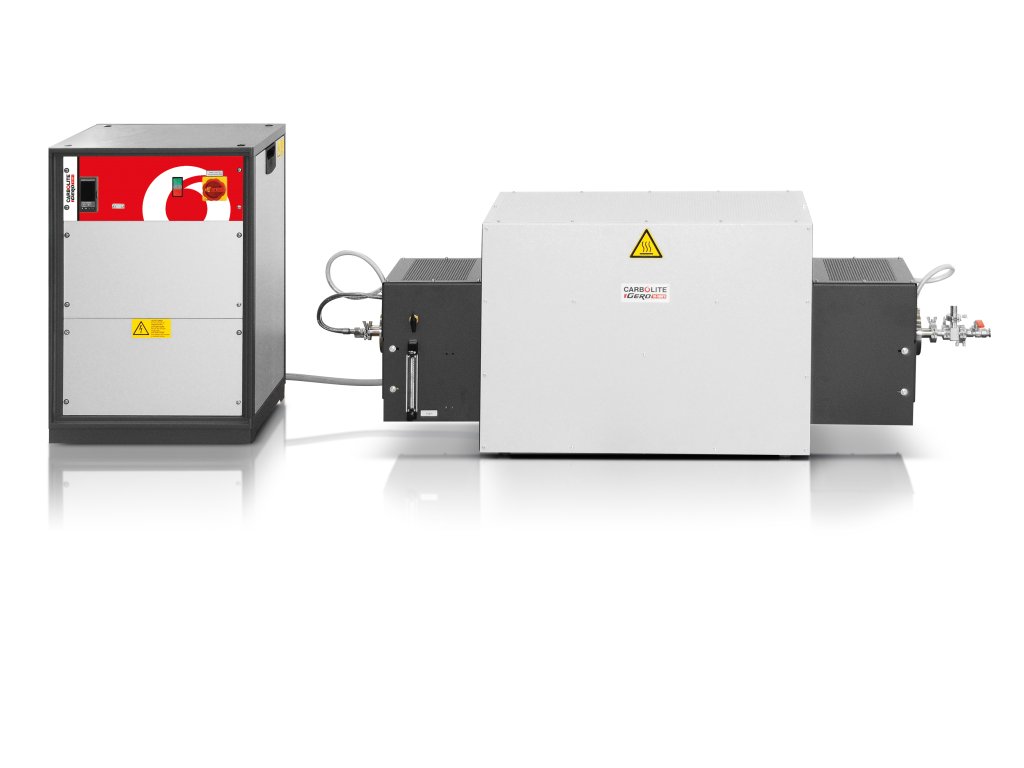

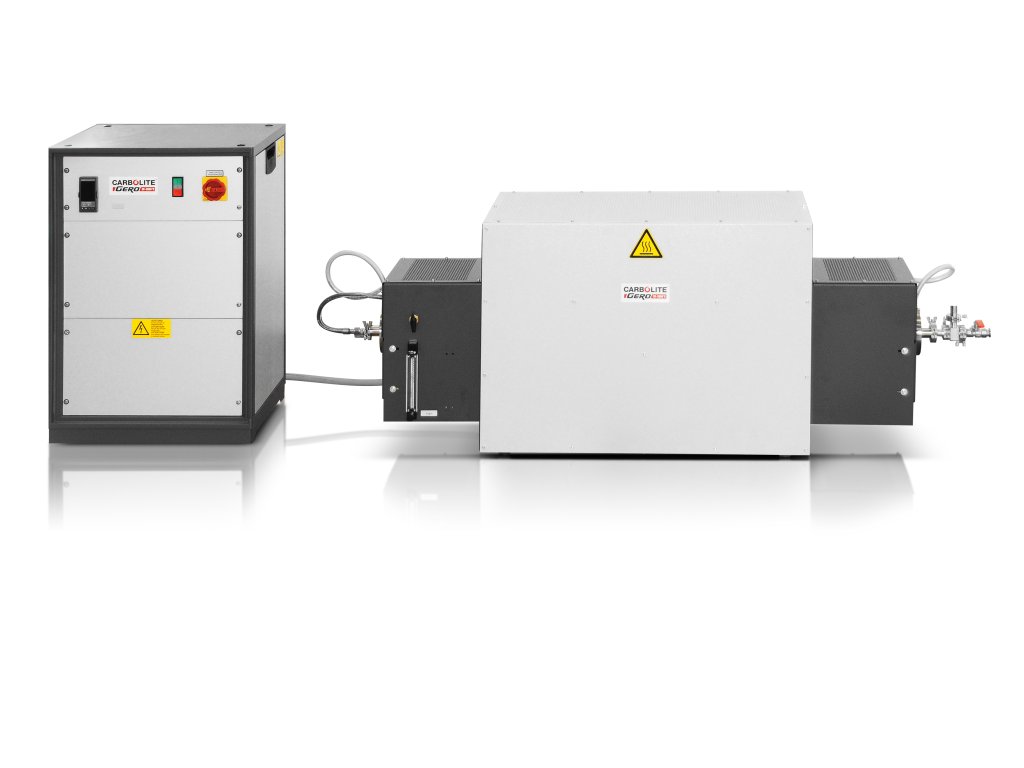

- Modifikovaná atmosféra a vakuové sestavy jsou k dispozici
- Vakuová zařízení s volbou rotačního čerpadla nebo turbomolekulárního čerpadla jsou k dispozici pro pece s vnitřním průměrem trubek 60 mm a výše
- Kyslíkový senzor pro sady inertního plynu
TECHNICKÉ ÚDAJE

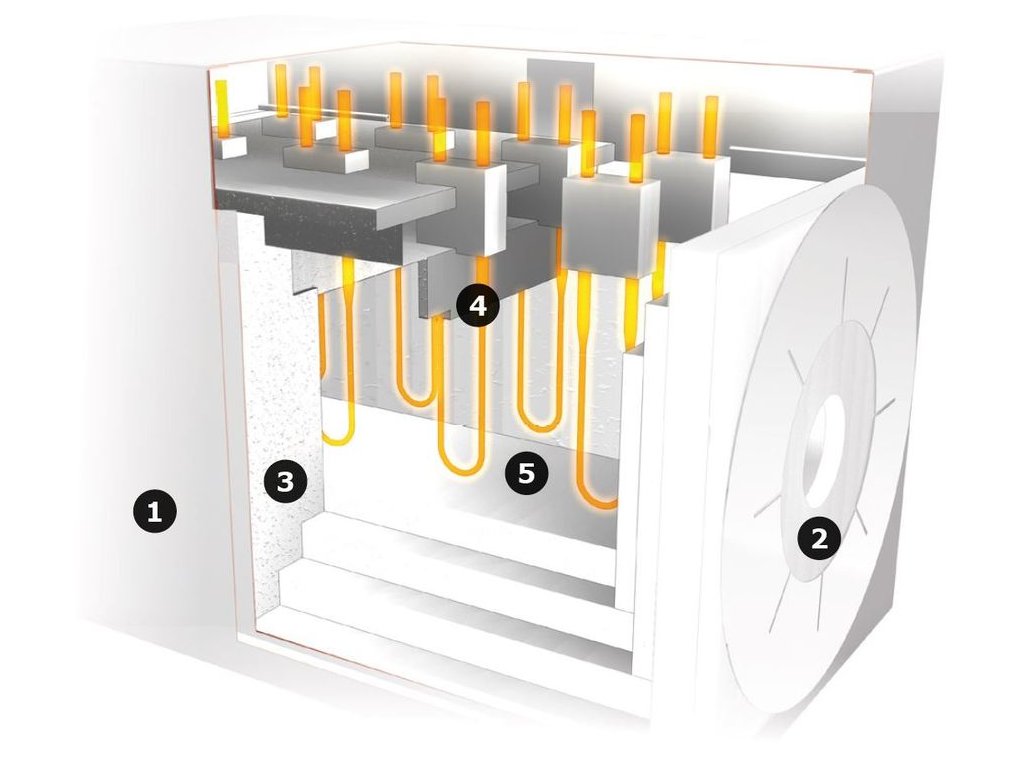

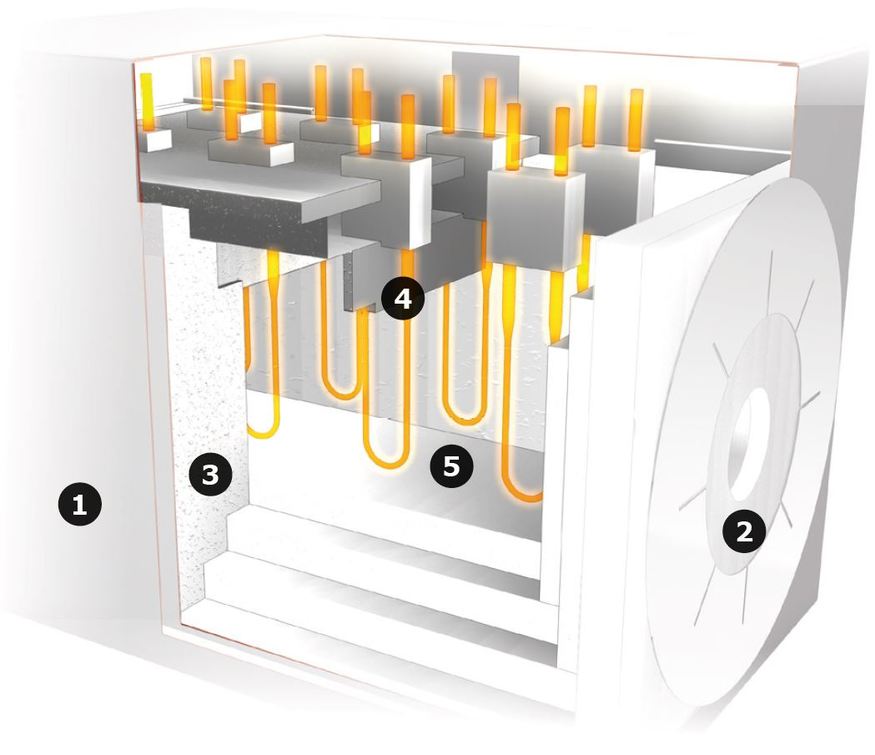

Pohled dovnitř
|
 |
ke stažení zde
Laboratorní trubkové pece (4.4 MB)
LABORATORY/INDUSTRIAL OVENS & FURNACES (12.1 MB)
