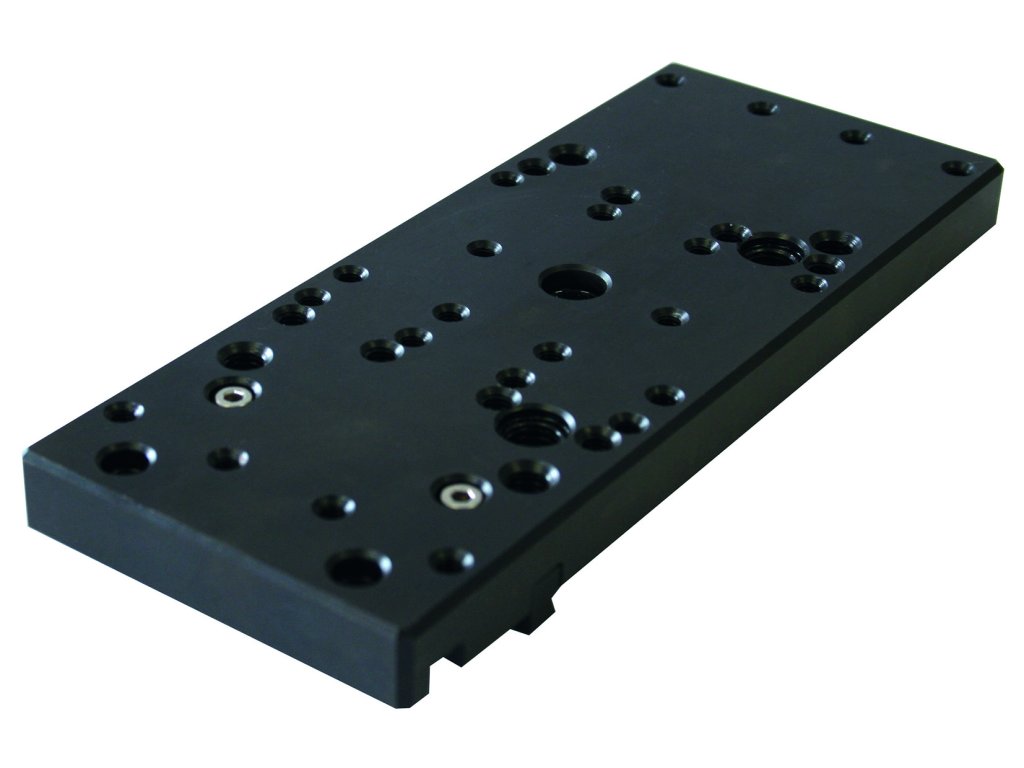

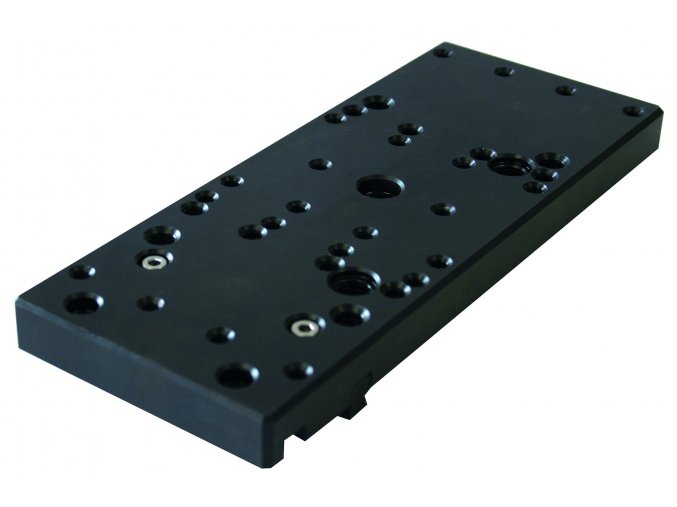

Rychloupínací základna M (Medium)
  • 1 z 3

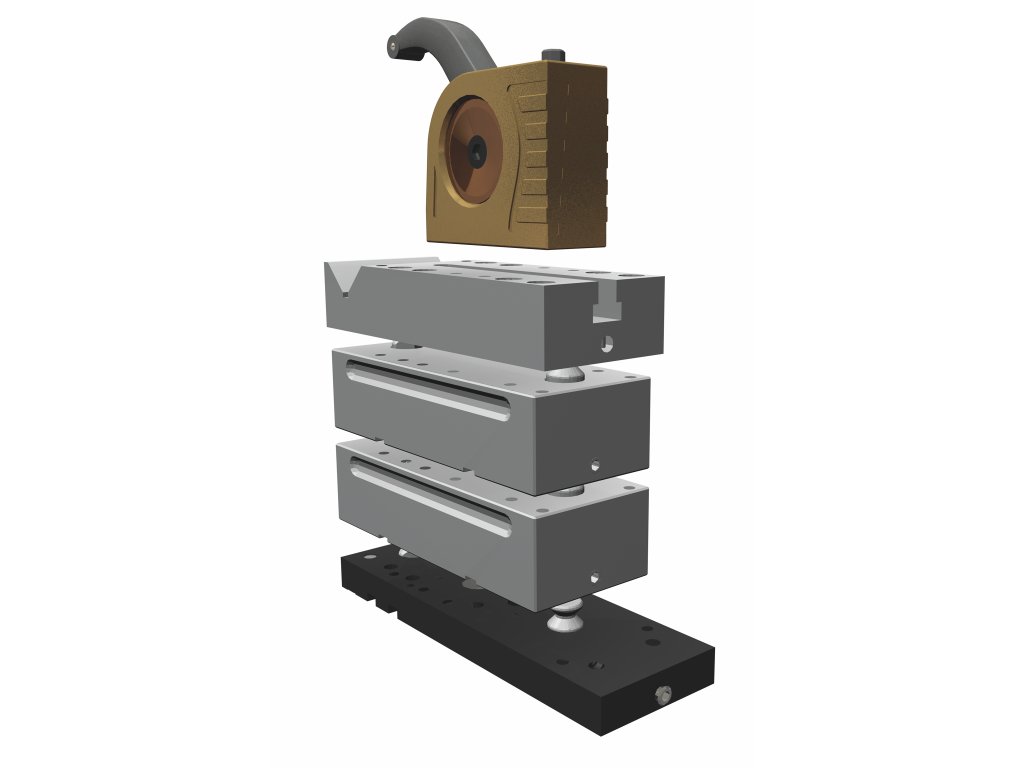

Rychloupínací základna M (Medium) svěráky 2021


Rychloupínací základna M (Medium)



RYCHLOUPÍNACÍ ZÁKLADNA M (medium)


základna pro rychlé a snadné upnutí či nastavení upínacích prvků na dělícím stole

CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Dostupnost produktu na dotaz

Parametry

Kód produktu Z2236035
Značka QATM
Kategorie Upínací prvky - svěráky


Popis

RYCHLOUPÍNACÍ ZÁKLADNA M (medium)


základna pro rychlé a snadné upnutí či nastavení upínacích prvků na stole metalografické pily

  • pro stoly strojů s T- drážkou
  • pro T - drážky: 8mm, upínací rozsah 120mm (Brillant 220)
  • pro T - drážky: 12mm, upínací rozsah 150mm (Brillant 230, Qcut 350 A)
  • VxŠxH: 15x80x200 mm

  • obsahuje šroubovák s kulatou hlavou/ šířka 5 mm

Pro upínání:

  • Rychloupínací svěrák 80: 1 pozice
  • Rychloupínací svěrák 60: 2 pozice
  • Rychloupínací svěrák 50: 6 pozice
  • Easy-clamping systém: 1 pozice
  • Upínací systém X-Clamp 3858: 1 pozice

Související moduly:

  • rotatable plate (base for headpieces and rotatable modules)
  • head piece 1 (base for vacuum- and duo sample holder)
  • head piece 2 (base for fast lock vice 50)
  • head piece 3 (intermediate module for rotating plates)
  • head piece 4 (base for fast lock vice 60)



QUICK, FLEXIBLE AND COPLANAR

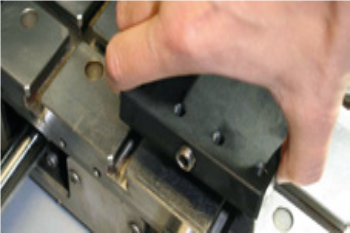

Rychloupínací základna a



Rychloupínací základna b

The unique Easy-clamping base serves as a quick clamping station for a variety of
vices and extensions blocks.
Fixing, adjusting and removing to machine tables with t-slots is done in a few seconds
by turning just a single screw.



MACHINE TABLE



All recent QATM machine tables are
standardly equipped with t-slots
(retrofi tting possible).

MATCHING EASY-CLAMPING BASE

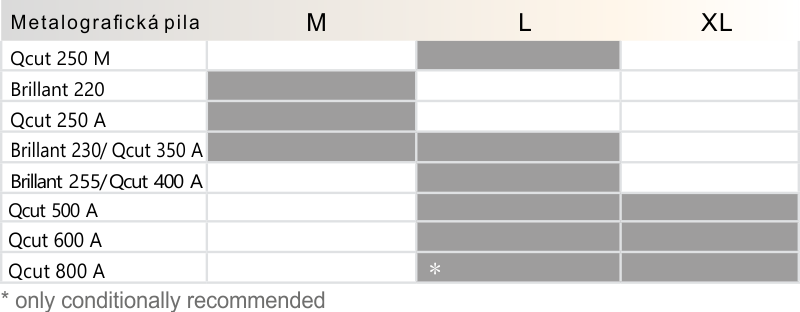

Rychloupínací základna e

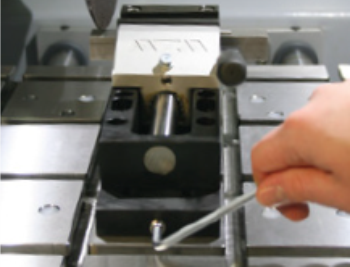

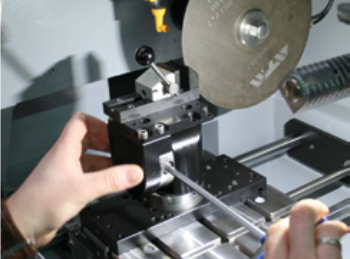

Rychloupínací základna c Rychloupínací základna d



Change of preassembled Easy-clamping bases



Flexible by rotating and clamping elements

 OPERATION



The fl exible modular system of combining rotating and clamping with standard clamping elements saves from diffi cult and painstaking mounting of clamping tools into t-slots.
Therefore the Easy-clamping system is a great benefi t for your everyday work.
Hmotnost 1.6 kg
Tarrff 84799080
Číslo celního sazebníku 84669360
Země původu DE
Rozměry VxŠxH: 15x70x196 mm
