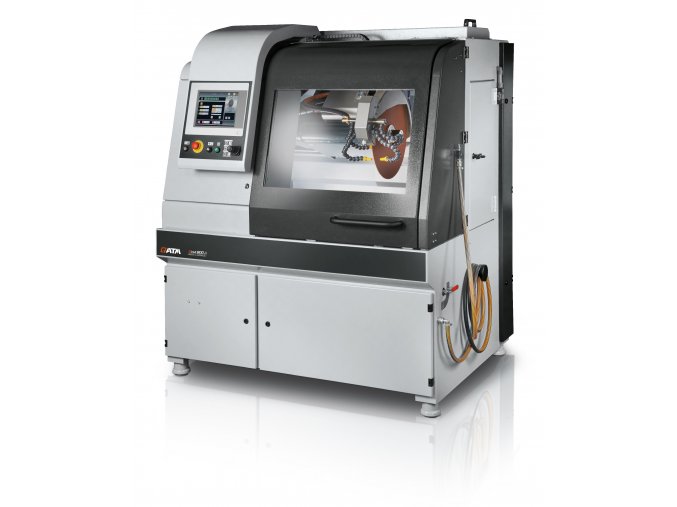

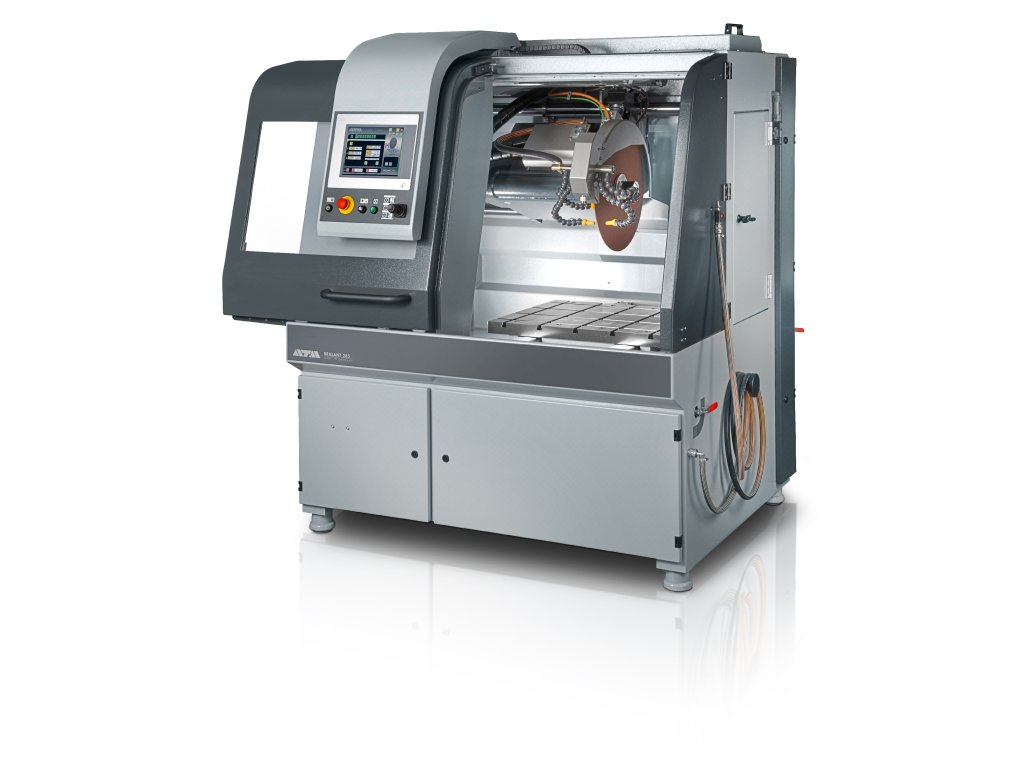

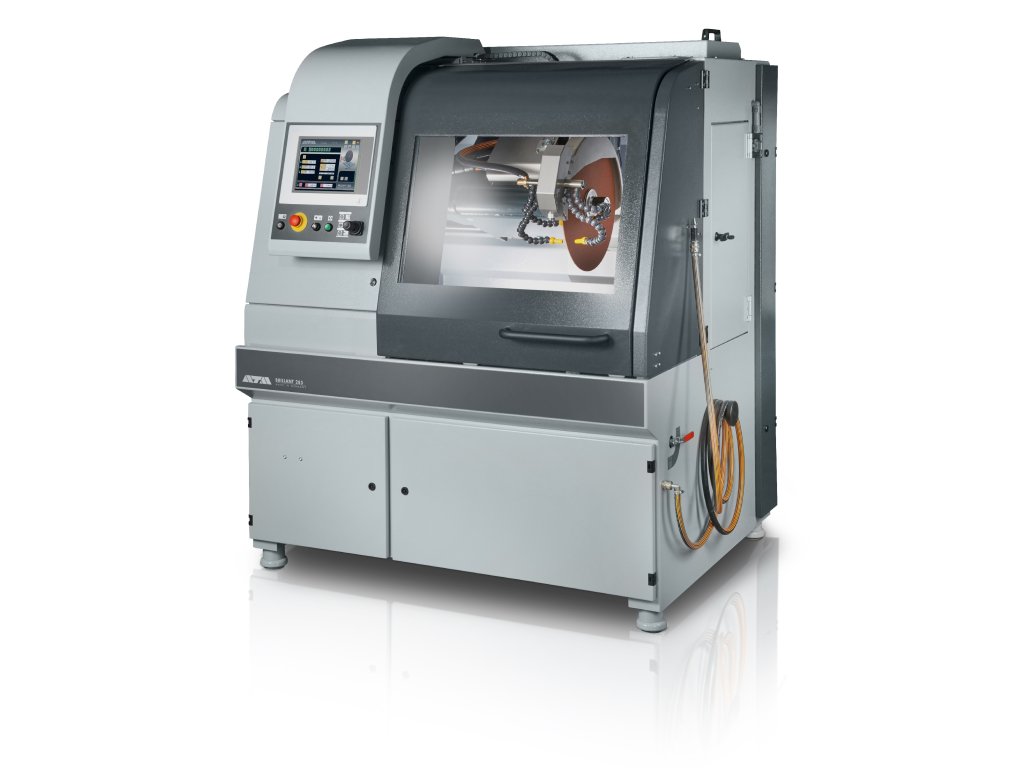

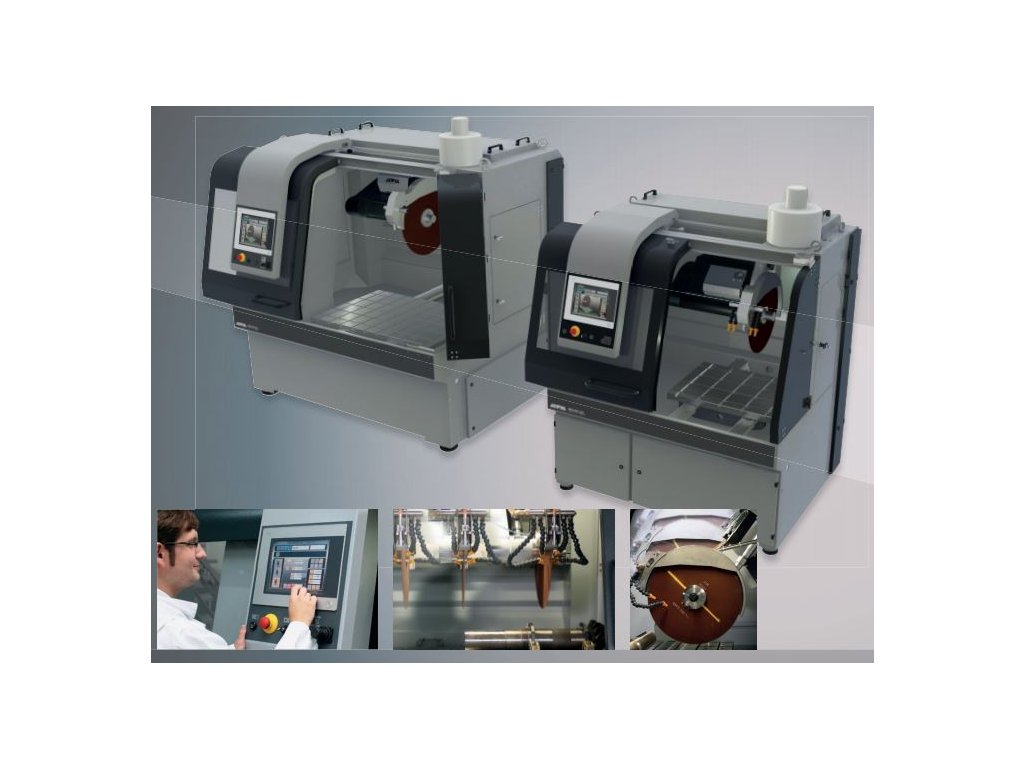

Qcut 600 A (BRILLANT 285) - průmyslová rozbrušovací pila - max. Ø kotouče 500, / 600 mm

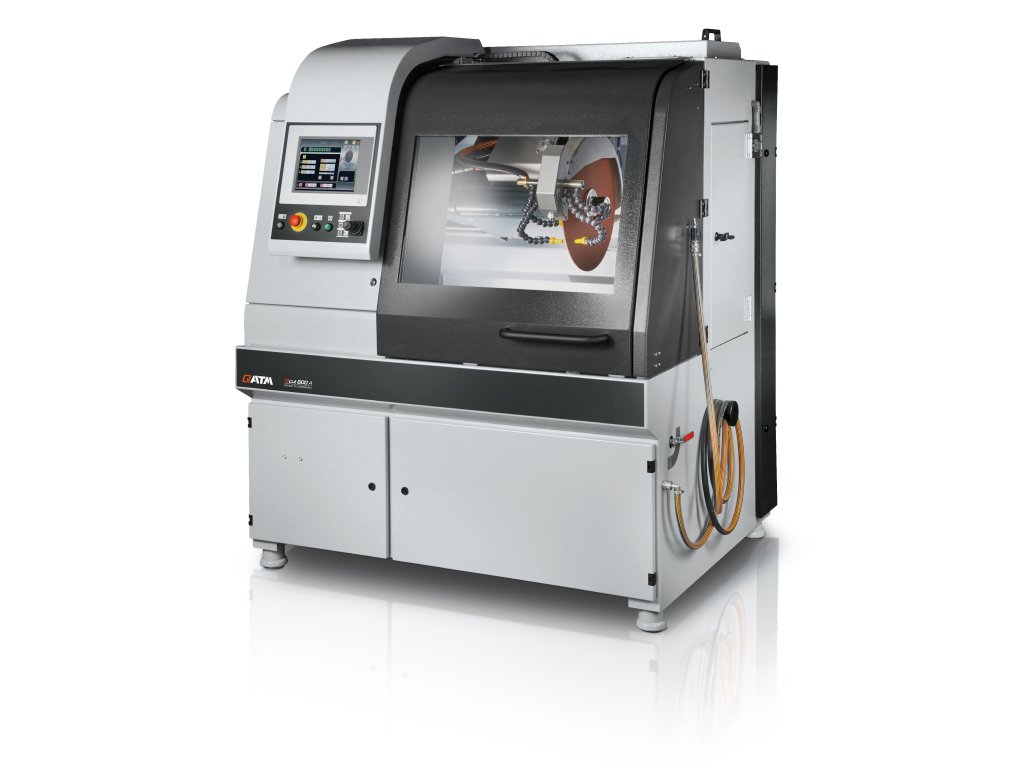

Průmyslová rozbrušovací pila Qcut 600 A (BRILLANT 285) kombinuje průmyslovou sílu s precizním řízením procesu dělení. Vodou chlazený 15kW motor je integrovaný do výklopného ramene. Qcut 600 A (BRILLANT 285) pracuje s řeznými kotouči až Ø 600 mm a je tedy schopen dělit obrobky průměru až 244 mm. Dělící kotouč optimalizuje řezací sekvence, jako sériové dělení s horizontálním pohybem stolu v ose Z až 550 mm.
Rozbrušovací pila Qcut 600 A (BRILLANT 285) s automatickým posuvem stolku i kotouče, pulzním dělením, řízeným přítlakem, elektronicky kontrolovaným posuvem, sledováním posuvu, automatickým mazacím systémem a integrovanou recirkulační jednotkou je ideální volbou pro dělení extrémně velkých kusů, nebo velké množství obrobků. Qcut 600 A (BRILLANT 285) je vybaven dotykovým displejem pro intuitivní ovládání přímo na obrazovce. Veškeré volitelné parametry stroje jsou aktivovány pouhým dotykem na příslušný symbol. Možnost uložení metod pro opakované použití do paměti stroje.
Chytřejší než Vaše normální pila - Automatický nástroj pro měření úbytku kotouče provádí měření před každým započatým řezem. Díky nastavení optimálních otáček kotouče (který se stává menším) docílí pila optimální a konstantní řezný výkon.

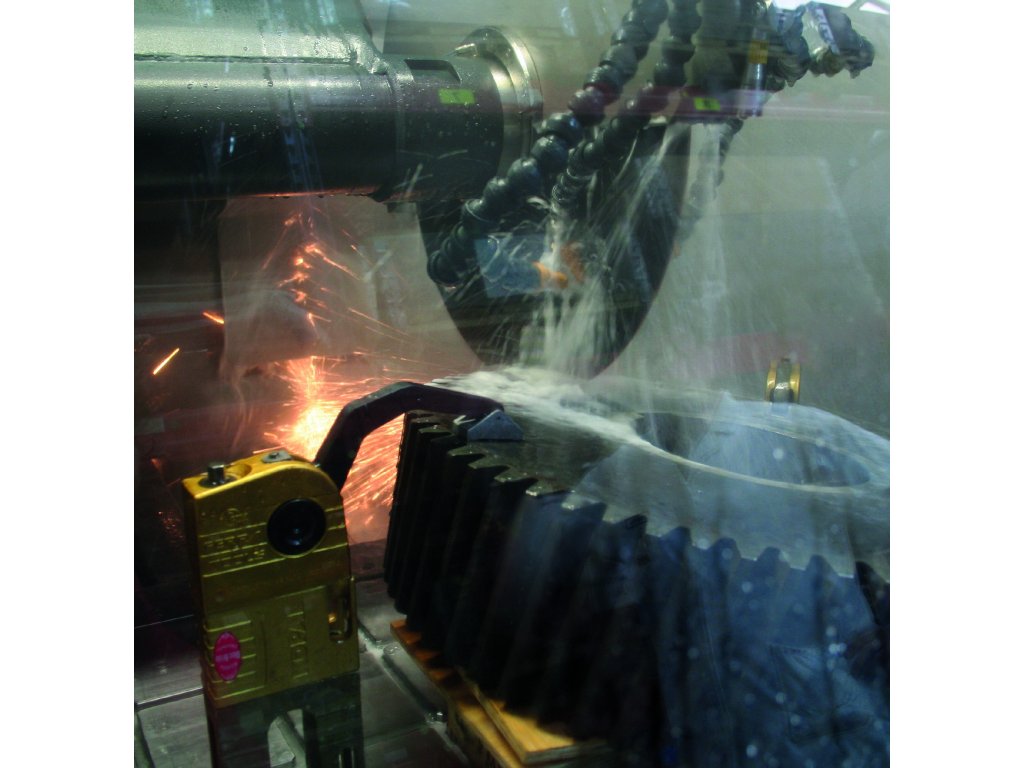

Široce otevřená pracovní oblast - Přední a boční dveře zabezpečují snadný přístup do dělící komory a umožňují umístění i těch nejtěžších a nekomplikovanějších obrobků na dělící stůl. S dostatkem prostoru, možností programování a širokou nabídkou upínacích prvků je možné dělit i více kusů najednou
Interaktivní - Intuitivní barevný grafický dotykový displej pro vytváření a ukládání parametrů umožňuje vytvořit prakticky nekonečné množství řezných programů

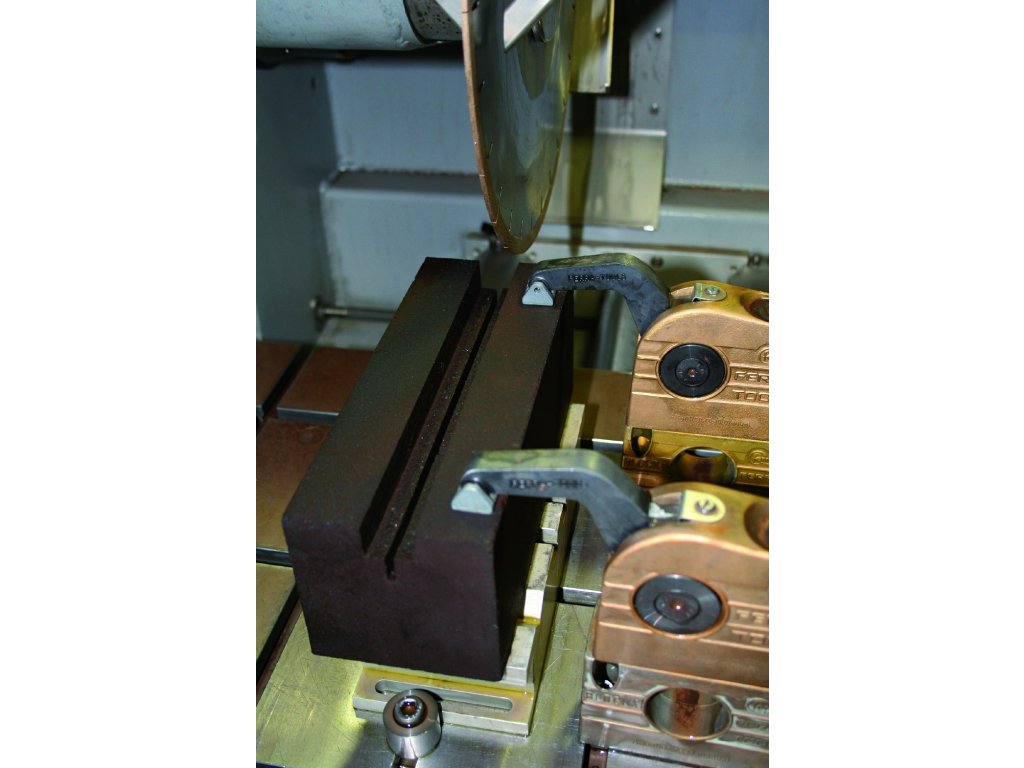

Upínání snadno a rychle - Vyberte si ze široké nabídky upínacích prvků včetně speciálních zákaznicky upravených řešení pro uspokojení svých laboratorních potřeb
Sériové dělení - Automatický křížový posuv umožňuje horizontálnímu pohybu dělícího kotouče dosáhnout vysoké přesnosti v ose Z pro sérové dělení.
Pásový filtr - Volitelný vysoko kapacitní pásový filtr odstraňuje mechanické nečistoty z chladicí kapaliny a prodlužuje její životnost.
POPIS PŘÍSTROJE:
- automatický posuv stolu (osa X) a dělícího kotouče (osa Y) dosáhne rychlosti až 80 mm/sec. Díky vysoce dynamickému pohonu hnací hřídele
- automatický křížový stůl (osa Z)

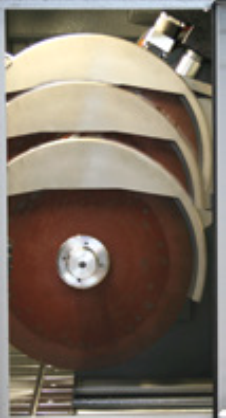

- Paralelní nastavení ochranného krytu kotouče při řezání svislých sekvencí zvyšuje řeznou kapacitu

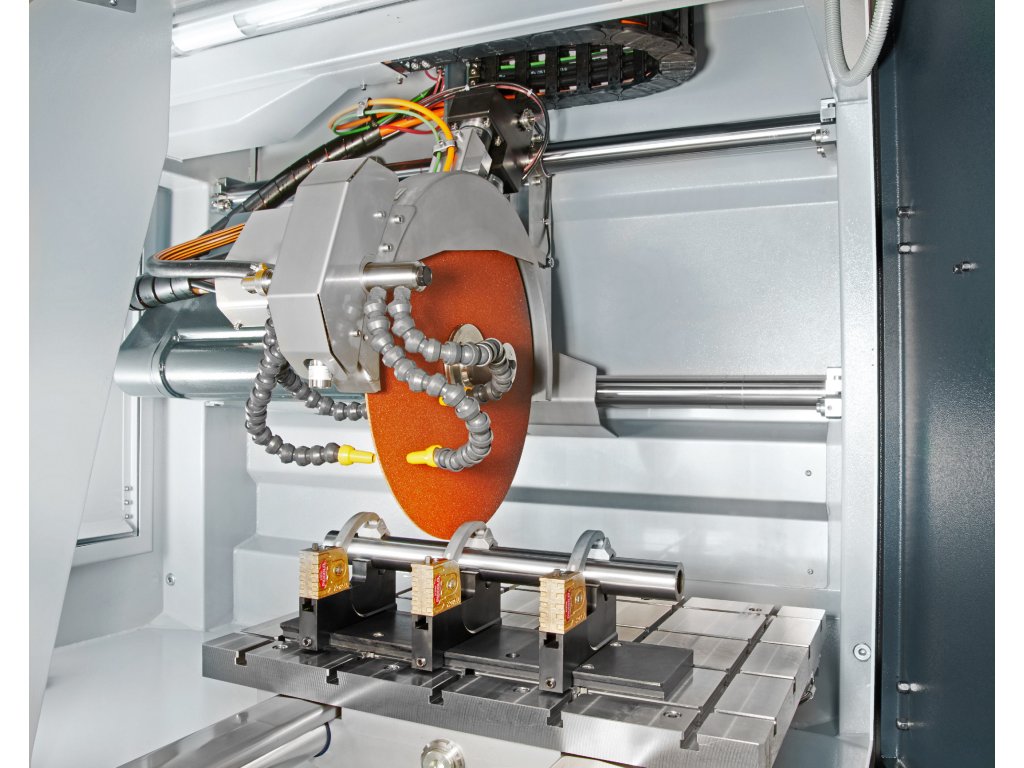

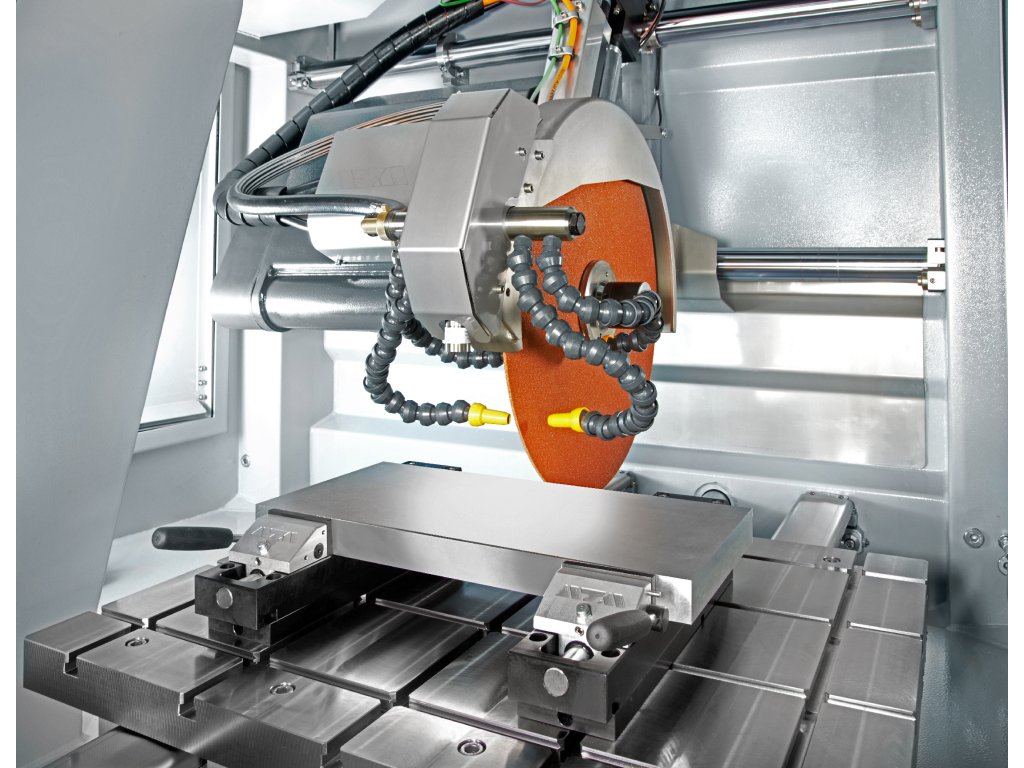

- extrémně velká dělící komora a velký dělící nerezový stůl s podélnými a příčnými T-drážkami

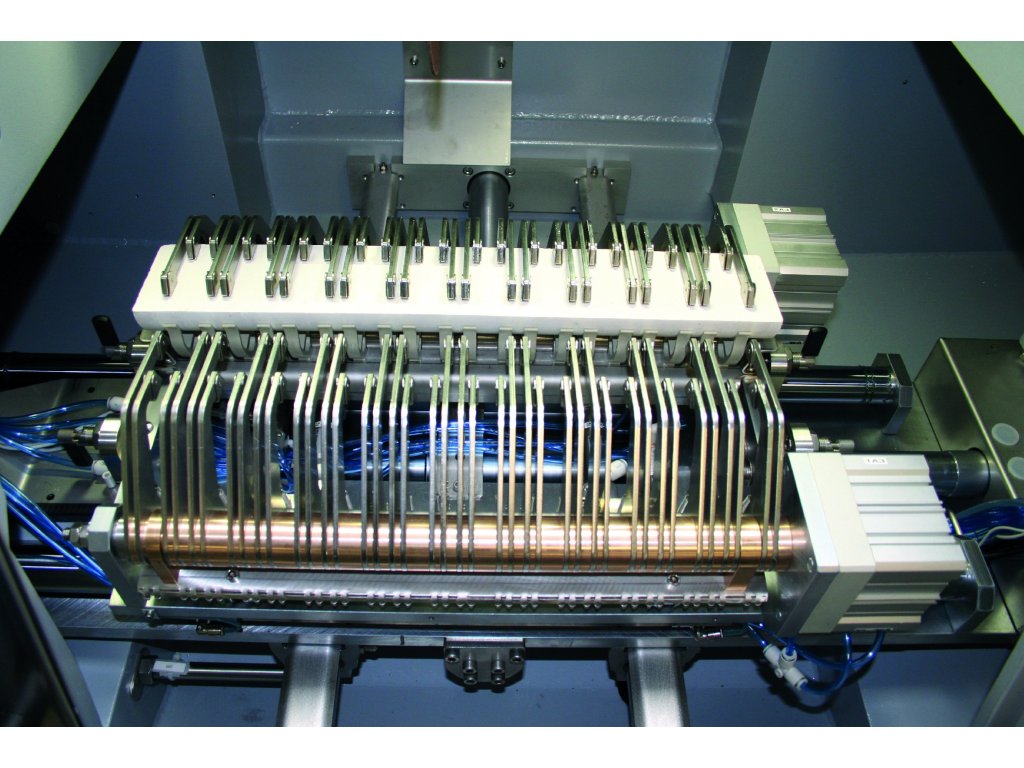

- Multi-polohovací proces MPP umožňuje umístění různých obrobků na stůl současně a přidání do automatického procesu řezání
- snadný přístup do dělící komory díky velkým posuvným dveřím a bočním dveřím (s bezpečnostním zámkem během pohybu kotouče)

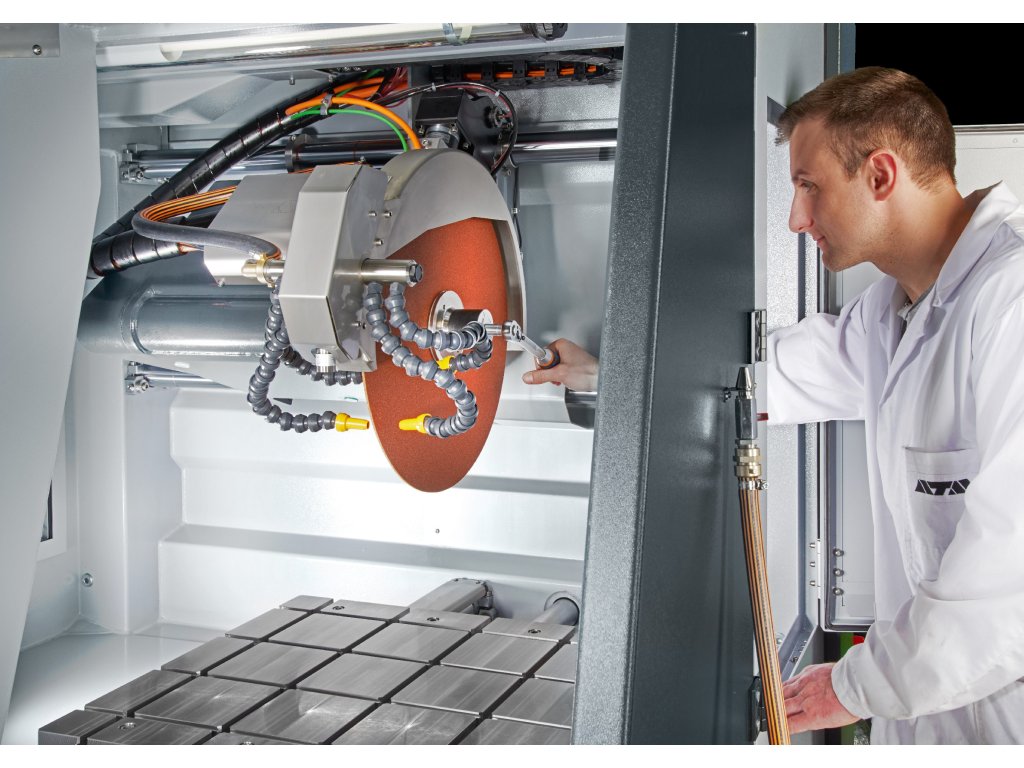

- výměna kotouče skrz boční dveře
- posuvné dveře s velkým oknem z tvrzeného bezpečnostního skla
- dotykový display s technologií chytrých telefonů a řízením přes QATM-Software QATM (do 2019 ATM)
- možno uložit a aktualizovat neomezený počet heslem chráněných dělících programu; výměna a zálohování souborů přes USB
- k dispozici QATM (do 2019 ATM) online-diagnostika a uživatelská podpora
- optika z chytrých telefonů pro snadné sestavení kompaktních programů dělení s polohovacími kroky a dělícími režimy (travel-, cut-off-, diagonal-, layer- a segment cut)
- prostřednictvím kombinace libovolného rozsahu řezných pozic, sérií řezů rozdílných dělících sekvencí lze uvézt jakékoliv Vaše přání do reality
- Nastavitelné pulsní dělení
- hospodárně řízená rychlost posuvu díky kontrole rychlosti řezu a měkkého startu – významná úspora dělících kotoučů
- nastavitelné otáčky kotouče
- manuální ovládání os X-/Y-/Z přes průmyslový joystick
- záznam opotřebení kotouče
- optimální osvětlení dělícího prostoru pomocí LED
- automatické centrální mazání (vyžadován tlak vzduchu 6 bar)
- vodou chlazený 15 kW motor integrovaný do výklopného ramene
- Easy-Nut – speciální matice pro snadnou výměnu dělících kotoučů
- optimální osvětlení dělícího prostoru pomocí LED
- robustní hliníková konstrukce s práškovou povrchovou úpravou
- e-Lab-ready

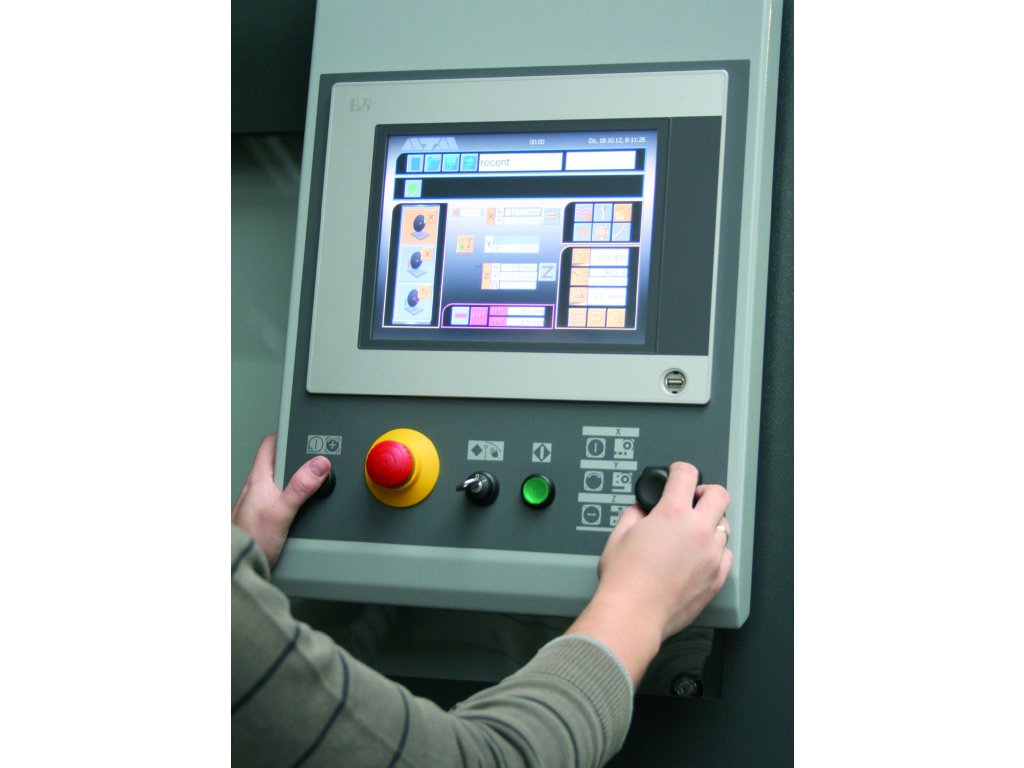

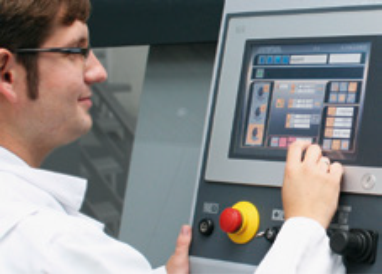

OVLÁDÁNÍ
 |

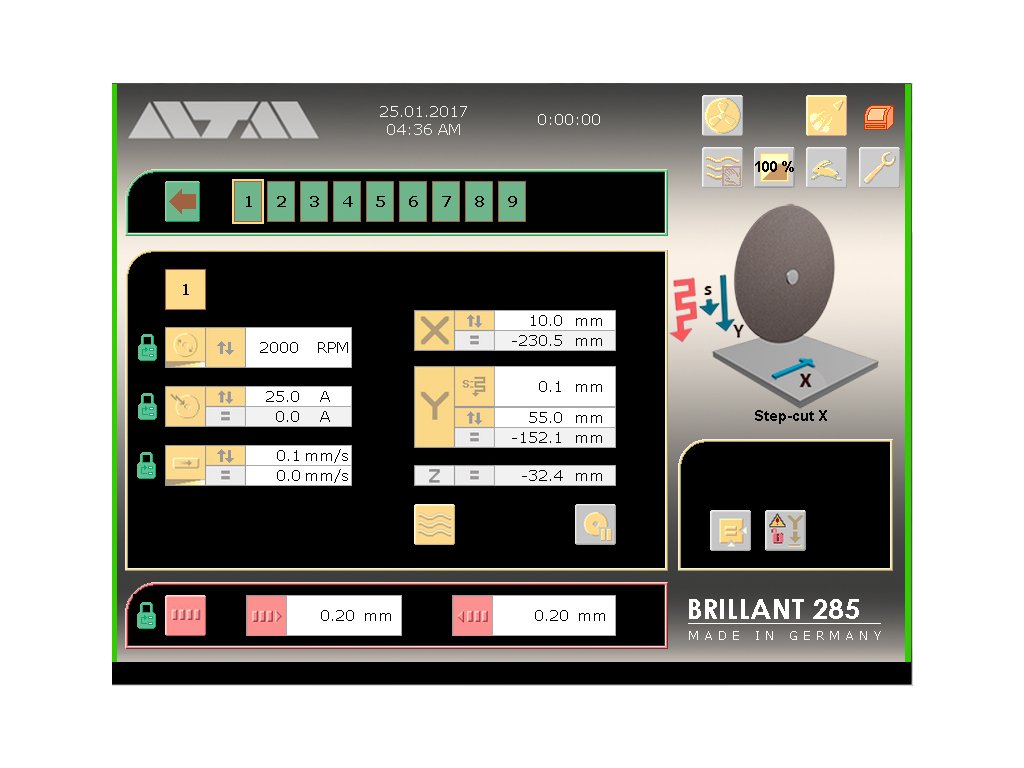

Dotykový displej pro ovládání QATM Softwaru (do 2019 ATM) je snadno čitelný a ovladatelný díky technologii optiky chytrých telefonů. Parametry jednotlivých dělících programů je snadné sestavit pomocí Drag & Drop a tím umožnit zcela automatické sekvence programu. Je možno uložit a aktualizovat neomezený počet heslem chráněných dělících programu; výměna a zálohování souborů přes USB. |
NASTAVENÍ ŘEZU
 |
Je vám k dispozici široká škála dělících parametrů pro naplnění Vašich požadavků. Pomocí kombinací libovolného rozsahu poloh, sériových řezů nebo rozdílných řezaných sekvencí můžete uvést Vaše přání v realitu - vše je možné díky velké nabídce různých přednastavených funkcí a parametrů. Dělící proces je správně podporován ze strany automatické regulace otáček kotouče, kde lze docílit konstantní obvodové rychlosti řezného kotouče i při změně jeho průměru. Řezná síla závisící na řezné rychlosti a měkký start výrazně šetří spotřebu kotoučů. Výkonový graf na displeji vás provede procesem řezání. Je zde možnost ručního ovládání os X- / Z- / Y pomocí průmyslového joysticku. Funkce Uživatelský komfort je podpořen posuvnou ovládací konzolí. |
OPTIMALIZACE ŘEZU
Kromě typu řezu lze navolit také podávání pro variabilní řez v pulzech. Rytmický přísun vzorku v pulzech zajišťuje pravidelné chlazení a odstraňování materiálu uvolněného v důsledku řezu ze vzorku.
VZDÁLENÁ ÚDRŽBA – LASEROVÁ POMŮCKA PRO ZAROVNÁNÍ
 |
VZDÁLENÁ ÚDRŽBA
Při využití současného širokopásmového internetového připojení ATM zajišťuje online diagnostiku závad a podporu obsluhy.
LASEROVÁ POMŮCKA PRO ZAROVNÁNÍ
Pomocí laserové linky si můžete zobrazit plánovaný řez na vzorku. To pomáhá definovat přesnou pozici, kudy má řez vést. |
TYPY ŘEZU
Pojezd a řezný kotouč nabízí široký repertoár typů řezu prostřednictvím různých kombinací. Kromě lineárního diagonálního řezu se pro jemné řezy doporučují vrstevné a segmentové řezy. Vrstevný řez je vhodný pro řezání vyšších a delších předmětů a pevného materiálu. Segmentový řez je obzvláště vhodný pro velké předměty a tvrdé materiály.

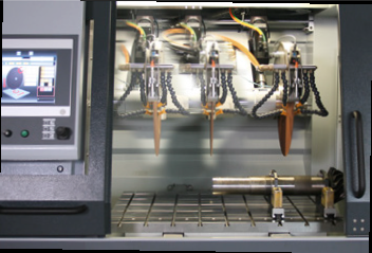

MULTI-POZIČNÍ PROCES (MPP)
V „multi-pozičním procesu“ (MPP) lze na stůl umístit více vzorků a lze je uříznout v jedné sekvenci. Výuková (teach-in) funkce umožňuje jednoduché a uživatelsky přívětivé nastavení různých pozic řezů.
PARAMETRY:
| Horizontal movement | 550 mm, automatic |
| Vertical movement | 360 mm, automatic |
| Cross feed (option) | 550 mm, automatic |

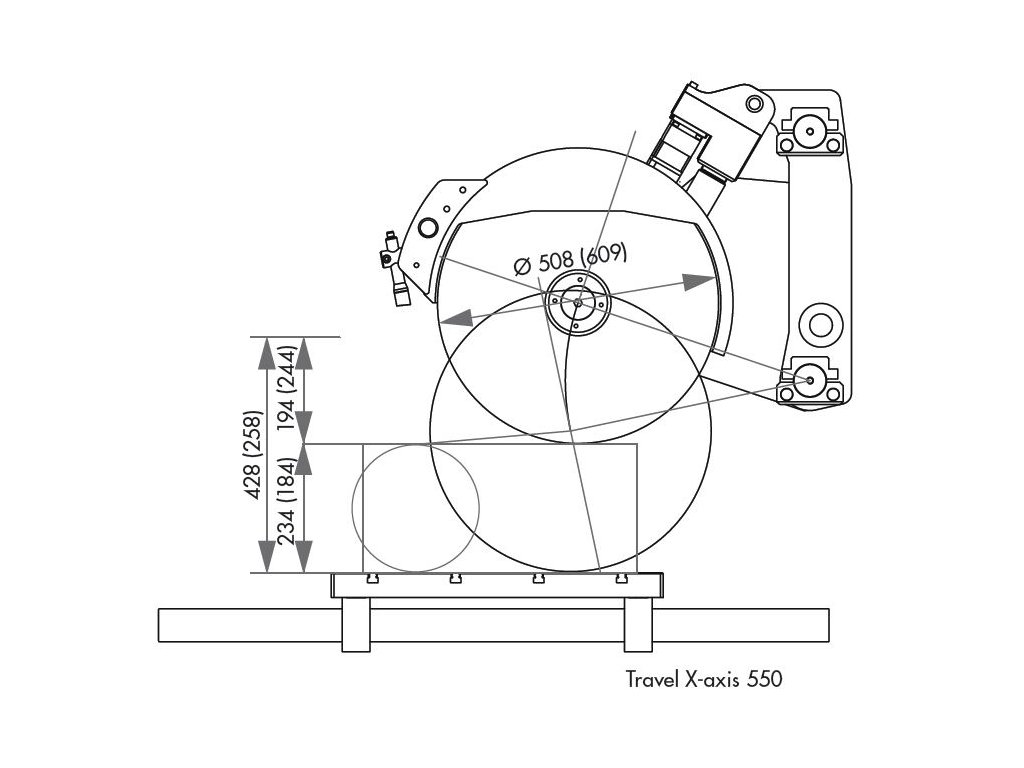

| Průměr kotouče | Ø 500 mm/20" * / Ø 600 mm/24" ** |
| Max. rozměry vzorku (?) | Ø 194 mm* / Ø 244 mm** |
| Max. way of cutting wheel into sample | 190 mm (cutting wheel Ø 500 mm) |
| Průměr hřídele + příruba | Ø 32 + 40 mm |
| Pohyb v ose Y (automatický) | 360 mm |
| Pohyb v ose X (automatický) | 550 mm |
| Pohyb v ose Z (automatický) | 550 mm |
| Přesnost dělení | 0,1 mm |
| Rozměry stolu | 750 x 600 mm, drážky 12 mm |
| T- drážka | 12 mm |
| Frekvence otáčení | 1000-2400 rpm * |
| Výkon | 15 kW |
| Rychlost posuvu | 0.001–50 mm/sec |
| Connection power | 30 kVA |

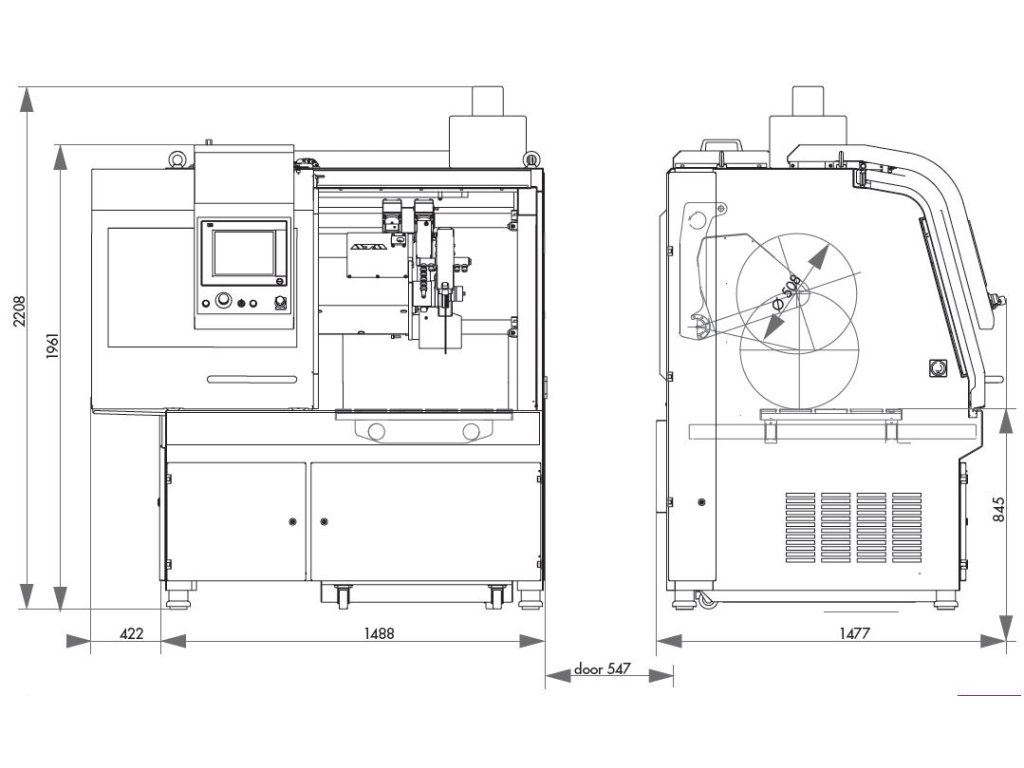

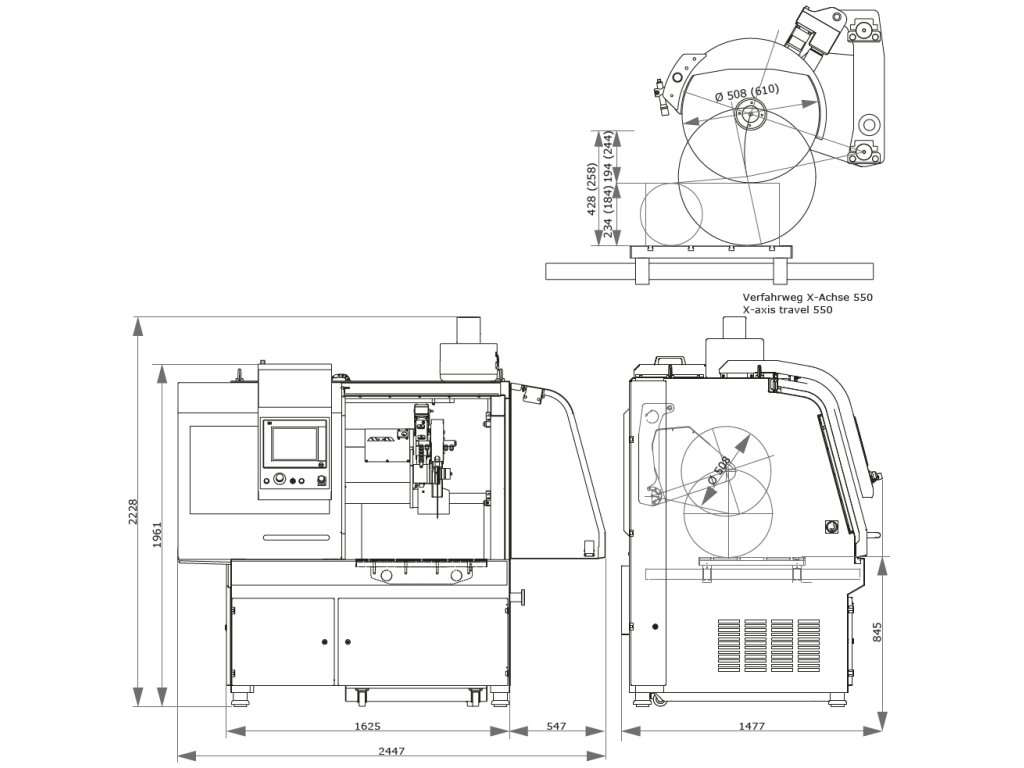

| Rozměr (Š x V x H) zařízení | 1488 x 1960 x 1477 mm |
| Hmotnost základního stroje | ~ 1600 kg (depends on equipment) |
Produktový list Brillant 285 (401.2 kB) Brožura Upínací prvky svěráky QATM (2.9 MB) Návod k použití Chladící kapalina ATM Coolcut (2.5 MB)
VIDEA:
CUT OPTIMIZATION
In addition to the type of cut, variable pulse-cut feed can also be selected. Rhythmic pulsed feed ensures regular cooling and removal of cutting debris from the sample.
REMOTE MAINTENANCE - LASER ALIGNMENT AID
|
REMOTE MAINTENANCE
Using your existing broadband Internet connection, ATM provides an online fault diagnosis and operator support.
LASER ALIGNMENT AID
With line laser you can display the scheduled cut on the sample. This helps to define the exact cutting position. |
TYPES OF CUT
Travel and cutting wheel offer a wide-ranging repertoire of types of cut through different combinations. In addition to the linear diagonal cut, the layer and segment-cuts are recommended for gentle cuts. The layer-cut is well-suited for cutting taller and longer objects as well as solid material. The segment-cut is especially suitable for large objects and hard materials.
MULTI-POSITION PROCESS MPP
With the “Multi-Position-Process” (MPP) you can place multiple specimens on the table and cut them in one sequence. The teach-in function enables a simple and user-friendly setting of various cutting positions.
